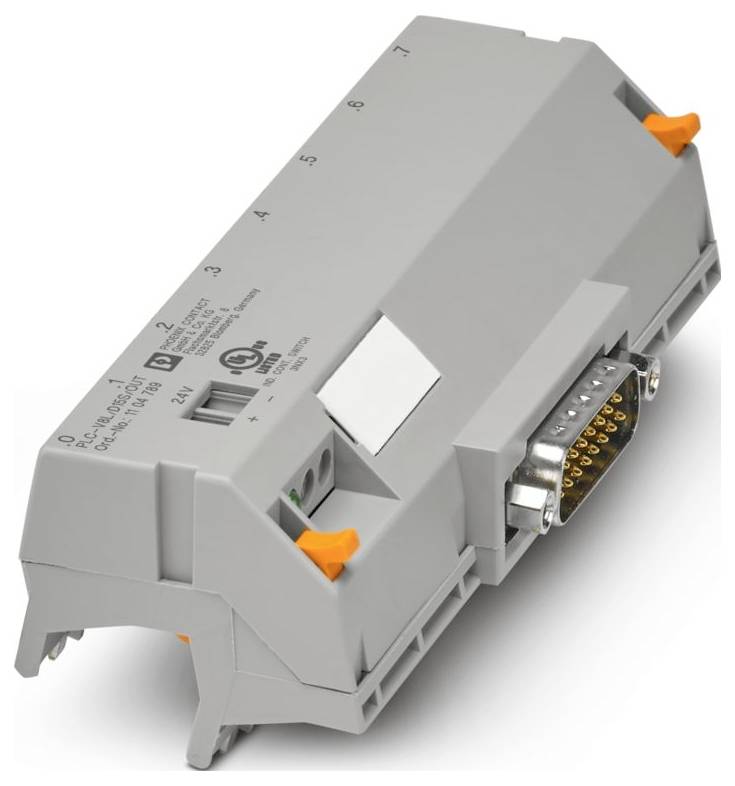

Phoenix Contact 1104789 PLC-V8L/D15S/OUT Priključak sustava
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
49 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
89,99 €
3
3% = 2,49 €
87,50 €
5
4% = 3,49 €
86,50 €
10
5% = 4,16 €
85,83 €
25
5% = 4,90 €
85,09 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (89,99 € / komad)
89,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Broj polova: 2
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 2,5 mm² (ferula bez plastične čahure); 0,25 mm² ... 2,5 mm² (ferula s plastičnom čahurom)
- Presjek krutog vodiča: 0,2 mm² ... 4 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 112,3 mm
- Visina: 41,02 mm
- Dubina: 49,89 mm
- Boja: siva (RAL 7042)
- Klasa zapaljivosti prema UL 94: V0
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 70 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/Propisi: EN IEC 60664-1
- Napomena: Može se pričvrstiti na 8x PLC-INTERFACE terminala
- Vrsta montaže: Montaža kopčom
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 8 mm
- Udaljenosti zračnog prostora i puzne staze: Udaljenosti zračnog prostora i puzne staze
- Položaj ugradnje: bilo koji
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- Označavanje: Klasa I, Zona 2, AEx ec IIC T4
- UL, SAD / Kanada: UL, SAD / Kanada
- Raspon radnog napona: 18 V DC ... Napajanje 30 V / DC.
- Razmak mreže: 5 mm
- Priključak prema standardu: IEC 60807-2
- Način rada: 100% ED
- Certifikat: TAE0000196
- Dimenzije artikla: Dimenzije artikla
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Broj kanala: 8
- Izolacija: Funkcionalna izolacija
- Indikator radnog napona: Zelena LED
- UL, SAD: UL, SAD
- UL, Kanada: UL, Kanada
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracija: C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni izolacijski napon: 50 V
- Nazivni impulsni napon: 0,5 kV (1,2 / 50 μs)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54
- Presjek fleksibilnog vodiča (2 vodiča istog presjeka): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (ferula bez plastične čahure); 0,5 mm² ... 1,5 mm² (dvostruka žičana čahura s plastičnom čahurom)
- Dostupan indikator statusa: da
- Broj priključaka: 1
- Izolacijska svojstva: Zračne i puzne udaljenosti: Izolacijska svojstva: Zračne i puzne udaljenosti
- Ciklusi uključivanja:> 500
- Prikladna I/O kartica: univerzalna
- Struja (po grani): ≤ 1 A
- Priključak 1 (razina upravljanja): Priključak 1 (razina upravljanja)
- Priključak 2 (razina polja): Priključak 2 (razina polja)
- Presjek krutog vodiča (2 vodiča istog presjeka): 0,2 mm² ... 1,5 mm²
- Stupanj zaštite (modul): IP20
- Podržana kontrola: univerzalna: Podržana kontrola: univerzalna
- Priključak 3 (opskrba): Priključak 3 (opskrba)
- Struja (napajanje): ≤ 3 A
- Vrsta proizvoda
Priključak sustava
- Tip
PLC-V8L/D15S/OUT
- Visina
41.02 mm
- Dužina
49.89 mm
- Širina
112.3 mm
- dim.
(D x Š x V) 49.89 x 112.3 x 41.02 mm
- Proizvođač-br. dijela
1104789
- Montaža
Montaža kopčom
- Sadržaj
1 St.
- Dubina
49.89 mm
- Nazivna struja
1 A
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Priključak sustava
Upute za rad i sigurnost
Upute za rad i sigurnost 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Priključak sustava
Opis
V8 adapter za 8 x PLC-INTERFACE (14 mm), priključak 1: 1 x 15-pinski D-SUB konektor, priključak 2: utični konektor (priključak na 8 x PLC-INTERFACE terminala), priključak 3: 1 x 2-pinski vijčani terminal, broj kanala: 8, upravljačka logika: pozitivno preklapanje
