Kupi Phoenix Contact 1091671 zelena, žuta 8 St.

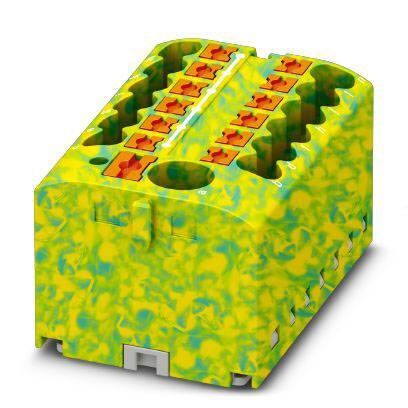

Električni modul za spajanje s poklopcem koji ima šarenu, strukturiranu površinu, pretežno u nijansama žute i zelene boje.

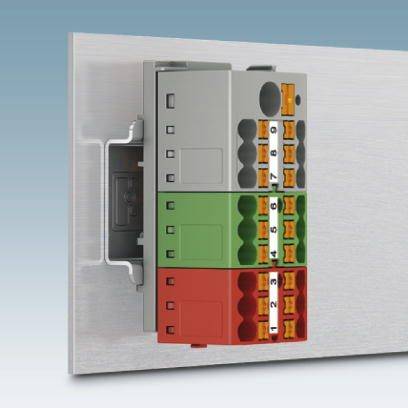

Zidni utikač s mrežastim kabelskim spojevima u bojama: siva, zelena i crvena. Svaka sekcija ima numerirane kabelske priključke.

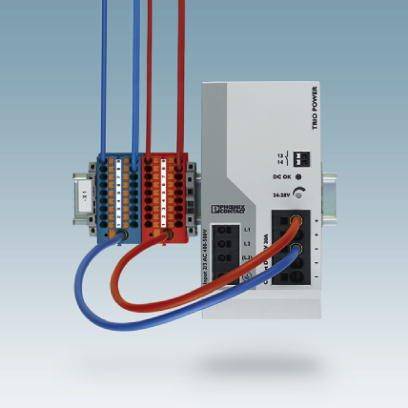

Elektronička naprava s kabelima umetnutim u različite obojene priključke; vjerojatno neka vrsta jedinice za napajanje strujom.

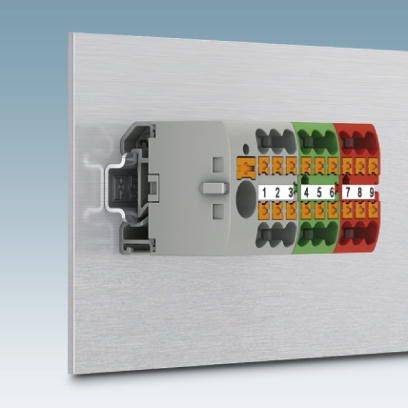

Priključne stezaljke na sivoj ploči, numerirane od 1 do 9 u tri boje: bijela, narančasta i crvena.

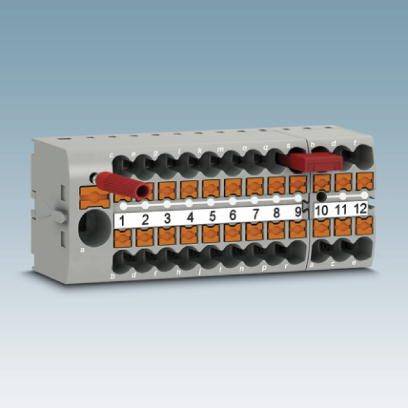

Sivo-narančasti redni stezaljki blok s numeriranim stezaljkama od 1 do 12. Dva crvena kabela pričvršćena su na stezaljkama 9 i 10.

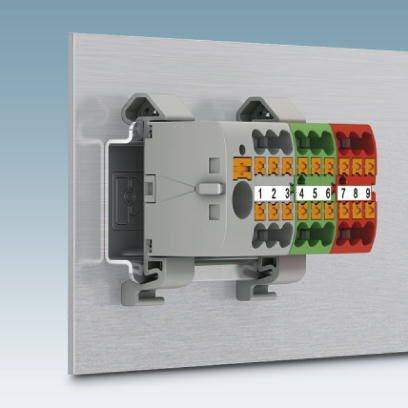

Traka sa numeriranim priključcima u crvenim, zelenim i narančastim bojama za spajanje električnih kabela, montirana na metalnoj ploči.

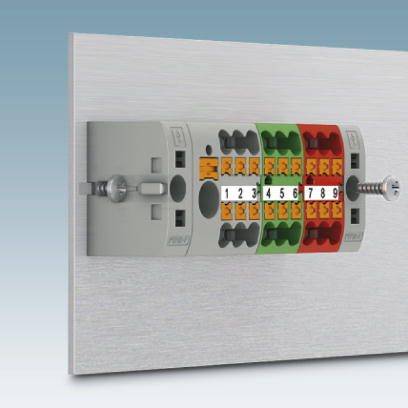

Utičnica s obojenim, numeriranim priključcima na metalnoj ploči. Priključak služi sigurnom spajanju vodova.

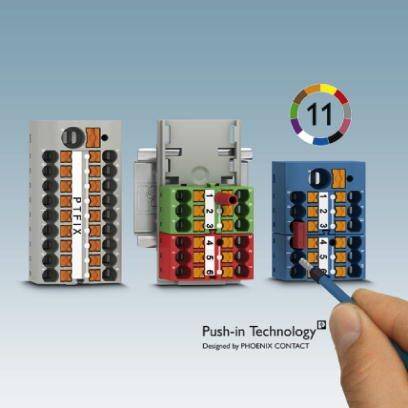

'Tri različite priključne stezaljke s Push-in tehnologijom na plavoj pozadini. Svaka stezaljka ima različite boje i brojeve.'

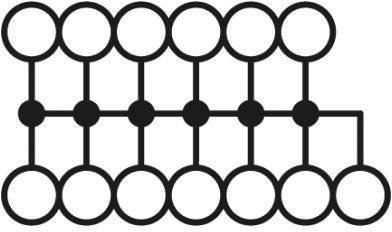

Jednostavna linijska dijagram s šest krugova u dva reda povezanih horizontalnim i vertikalnim linijama.

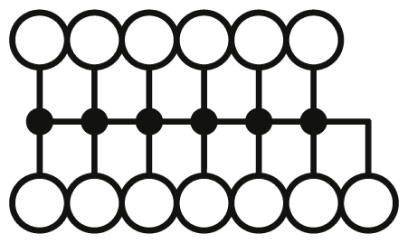

Dijagram s dvanaest kružnih čvorova, povezanih linijama u dva reda, simbolizira mrežu ili električni plan.

1/10

Boja

zelena

žuta

AWG maks.

Duljina skidanja izolacije

8 mm

Dužina skidanja izolacije (maks.)

10 mm

dim.

(D x Š) 28.6 mm x 41 mm

Tehnički list (PDF)

Dostava sri, 14.10.

215 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 8 St.)

Set(ovi) - zaliha Njemačka

Ukupno (8,25 € / komad)

65,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Klasa zapaljivosti prema UL 94: V0
Širina: 41 mm
Broj katova: 1
Broj priključaka: 13
Potencijal: 1
Izolacijski materijal: PA
Nazivni impulsni napon: 6 kV
Stupanj zagađenja: 3
Kategorija prenapona: III
Izolacijska skupina: I
Maksimalno rasipanje snage kod nazivnog stanja: 1,31 W (vrijednost se odnosi na blok priključka i množi se ovisno o rasporedu veze)
Maksimalna struja opterećenja: 32 A (s presjekom vodiča 4 mm²)
Otvoreni bočni zid: Ne.
Priključak: poda za hranjenje
Ukupni maksimum struje: 57 A (s presjekom vodiča od 10 mm²)

Boja: zelena
žuta

AWG maks.: 12

Duljina skidanja izolacije: 8 mm

Dužina skidanja izolacije (maks.): 10 mm

dim.: (D x Š) 28.6 mm x 41 mm

Priključak: Push-In stezaljka

Proizvođač-br. dijela: 1091671

Sadržaj: 8 St.

Nazivni napon: 450 V

Nazivna struja: 24 A

Nazivna struja - zaokružena: 24 A

Širina: 41 mm

Dužina: 28.6 mm

Tip: PTFIX 6/12X2,5 GNYE

Poprečni presjek fleksibilan (maks.): 2.5 mm²

Poprečni presjek kruti (maks.): 4 mm²

Poprečni presjek fleksibilni (min.): 0.14 mm²

Poprečni presjek kruti (min.): 0.14 mm²

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2141001 Phoenix Contact 1091671 zelena, žuta 8 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2141001 Phoenix Contact 1091671 zelena, žuta 8 St.

Opis

Blok distribucije, osnovni terminalni blok sa dovodom, Blokovi se mogu spojiti jedan s drugim preko osovine vodiča. Prikladni skakači vide pribor, nazivni napon: 450 V, nazivna struja: 24 A, vrsta priključka: priključni priključak, potisni priključak, broj priključaka: 13, presjek: 0,14 mm² - 4 mm², AWG: 26 - 12 , Širina: 41 mm, visina: 21,7 mm, boja: zelena / žuta, vrsta montaže: leteći, izravna ugradnja s prirubnicom, ljepilo

Ovaj tekst je strojno preveden.
