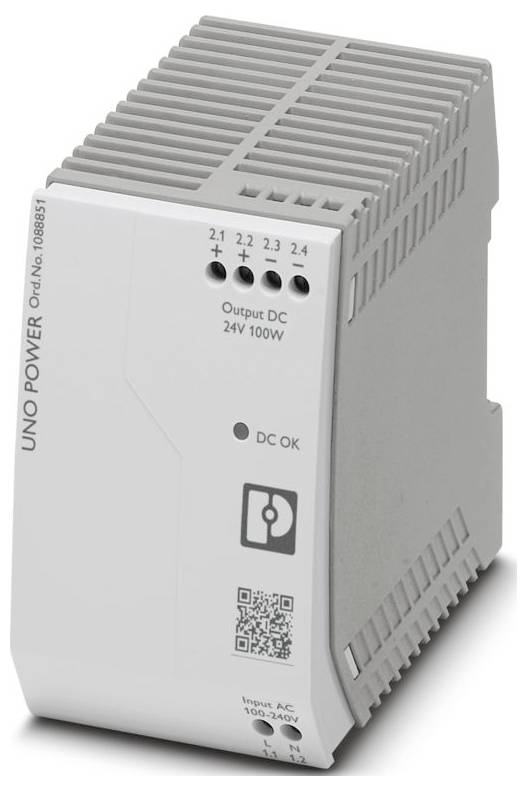

Phoenix Contact 1088851 napajanje 24 V/DC 4.2 A 242.6 VA Content 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (77,99 € / komad)
99,99 €
-22 %
77,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: UNO POWER
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Širina: 55 mm
- Visina: 90 mm
- Dubina: 84 mm
- Materijal kućišta: PC
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 70 °C (> 55 °C Smanjenje nazivne snage: 2,5 %/K)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-6-3
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Stupanj nečistoće: 2
- Vibracije (rad):< 15 Hz, amplituda ±2,5 mm (prema IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
- Duljina skidanja izolacije: 8 mm
- Min. presjek fleksibilnog vodiča: 0,2 mm²
- Maks. presjek fleksibilnog vodiča: 2,5 mm²
- Min. presjek krutog vodiča: 0,2 mm²
- Presjek krutog vodiča maks.: 2,5 mm²
- Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
- Minimalni moment zatezanja: 0,6 Nm
- Sukladnost/Odobrenja: Sukladnost/Odobrenja
- Frekvencijski raspon: 0,15 MHz ... 80 MHz
- Klasa zaštite: II (u zatvorenom razvodnom ormaru)
- Raspon ulaznog napona: 100 V AC ... 240 V AC
- Raspon ulaznog napona: 85 V AC ... 264 V AC
- Ulazna struja:< 40 A (tipično)
- Integral struje ulaska (I2t):< 1,5 A2
- Vrijeme premošćivanja prekida mreže:> 20 ms (120 V AC);> 100 ms (230 V AC)
- Potrošnja struje: 2,1 A (100 V AC); 0,95 A (240 V AC)
- Nazivna potrošnja snage: 242,6 VA
- Tipično vrijeme uključivanja:< 1 s
- Ulazni osigurač: 4 A (tromo pregorijevajući, unutarnji)
- Odabir prikladnog osigurača za zaštitu ulaza: 6 A ... 16 A (karakteristike B, C, D, K)
- Učinkovitost: tip. 88% (120 V AC); tip. 89% (230 V AC)
- Početna karakteristika: ŠTUCANJA
- Nazivni izlazni napon: 24 V DC
- Nazivna izlazna struja (IN): 4,2 A (-25 °C ... 55 °C)
- Otpornost na kratki spoj: da
- Sigurnost u praznom hodu: da
- Otpornost na povratno napajanje:< 35 V istosmjerne struje
- Zaštita od prenapona na izlazu (OVP): ≤ 35 V DC
- Preostalo valovitost:< 30 mVSS (pri nominalnim vrijednostima)
- Vrijeme uspona:< 0,5 s (UOUT (10 % ... 90%)
- Mogućnost serijskog spajanja: da
- Maksimalni gubitak snage u praznom hodu:< 0,5 W
- Maksimalni gubitak snage pri nazivnom opterećenju:< 11 Z
- Mogućnost paralelnog spajanja: da, za redundanciju i povećane performanse
- Zaštita sekundarne strane: elektronička
- Ulaz: 2 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 4 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
- Izlaz: 1 kV (razina ozbiljnosti ispitivanja 2 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 1 - asimetrično)
- Vrste signalizacije: LED
- Broj faza: 1
- Ulazni/izlazni napon izolacije: 4 kV AC (tipsko ispitivanje); 3 kV AC (ispitivanje jedinice)
- MTBF (IEC 61709, SN 29500):> 738000 sati (40 °C)
- Dimenzija ugradnje: Dimenzija ugradnje
- Upute za montažu: može se slagati: vodoravno 0 mm, okomito 30 mm
- Zaštitni premaz: ne
- Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
- Materijal kućišta: plastika
- Klimatski razred: 3K3 (prema EN 60721)
- Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
- Udar: 18 ms, 30 g, po prostornom smjeru (prema IEC 60068-2-27)
- Standardna oznaka: Zahtjev poluvodičke industrije u vezi s padovima napona mreže
- Padovi napona mreže: Padovi napona mreže
- CSA: CAN/CSA-C22.2 br. 60950-1-07; CSA-C22.2 br. 107.1-01; CAN/CSA-C22.2 br. 213 Klasa I, Odjeljak 2, Grupe A, B, C, D T4 (Opasna lokacija)
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
- EMC zahtjevi za elektromagnetske smetnje: EN 61000-6-3; EN 61000-6-4
- EMC zahtjevi Otpornost na smetnje: EN 61000-6-1; EN 61000-6-2
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: 6 kV (razina ozbiljnosti ispitivanja 3)
- Pražnjenje zraka: 8 kV (razina ozbiljnosti ispitivanja 3)
- Napomena: Kriterij A
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Jačina ispitnog polja: 10 V/m (razina ozbiljnosti ispitivanja 3)
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Prenaponski udar: Prenaponski udar
- Provedena interferencija: Provedena interferencija
- Napon: 10 V (razina ozbiljnosti ispitivanja 3)
- Padovi napona: Padovi napona
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Temperatura okoline (testirano pri pokretanju): -40 °C
- Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
- Vrsta napona napajanja: AC
- Frekvencijski raspon (fN): 50 Hz ... 60 Hz ±10 %
- Zaštitni krug: Zaštita od kratkotrajnog prenapona | Varistor
- Faktor snage (cos phi): 0,47
- Smanjenje nazivne snage: 55 °C ... 70 °C (2,5 %/K)
- Odstupanje od pravila:< 1% (raspodjela statičkog opterećenja 10% ... 90%);< 2% (dinamička promjena opterećenja 10% ... 90%, 10 Hz);< 0,1% (promjena ulaznog napona ±10%)
- Izlazna snaga: 100 W
- Presjek vodiča AWG min: 24
- Maksimalni presjek vodiča AWG: 14
- Maksimalni moment zatezanja: 0,8 Nm
- Razmak ugradnje desno/lijevo: 0 mm / 0 mm
- Udaljenost ugradnje gore/dolje: 30 mm / 30 mm
- Standard - Ograničenje harmonijskih struja mreže: EN 61000-3-2
- Standard - Električna sigurnost: IEC 62368-1 (SELV)
- Standard - Zaštitni ekstra niski napon: IEC 62368-1 (SELV) i EN 60204-1 (PELV)
- Standard - Sigurno odvajanje: DIN VDE 0100-410
- Norma - Sigurnost transformatora: EN 61558-2-16
- Odobrenje - Zahtjev poluvodičke industrije u vezi s padovima napona mreže: EN 61000-4-11
- UL odobrenja: UL/C-UL popisan UL 508; UL/C-UL popisan ANSI/ISA-12.12.01 Klasa I, Divizija 2, Grupe A, B, C, D T4 (Opasna lokacija); UL/C-UL priznat UL 60950-1
- Materijal kućišta: Polikarbonat
- Emisija interferencije: Emisija interferencije
- Raspon ulaznog napona AC: 85 V AC ... 264 V AC
- SIL prema IEC 61508: 0
- Ulaz/Izlaz: nebalansiran
- Napon radio smetnji prema EN 55011: EN 55011 (EN 55022) Klasa B Područje primjene: Industrijska i stambena / EMC 1
- Zračenje radio smetnji prema EN 55011: EN 55011 (EN 55022) Klasa B Područje primjene: Industrija i stambene / EMC 1
- Materijal podnožja: POM (polioksimetilen)
- Vrijeme odgovora:< 2 ms
- Kućanski standard: IEC 60335-1
- Vrsta proizvoda
napajanje
- Ulazni napon (min.)
85 V/AC
- Ulazni napon (maks.)
264 V/AC
- Izlazna struja maks.
4.2 A
- Izlazna struja (maks.) - zaobljena
4.2 A
242.6 VA
- Faze
1
- Izlazni napon (nom.)
24 V/DC
- Priključak
vijak
- dim.
(D x Š x V) 84 x 55 x 90 mm
- Radna temperatura (maks.)
70 °C
- Radna temperatura (maks.) (sniženje)
70 °C
- Radna temperatura (min.) (sniženje)
55 °C
- Radna temperatura (min.)
-25 °C
- Proizvođač-br. dijela
1088851
- Sadržaj
1 St.
- Širina
55 mm
- Visina
90 mm
- Dužina
84 mm
IP20
- Tip
UNO-PS/1AC/24DC/100W/H
- Dubina
84 mm
- Ugradbena visina
90 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563801 Phoenix Contact 1088851 napajanje 24 V/DC 4.2 A 242.6 VA Content 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3563801 Phoenix Contact 1088851 napajanje 24 V/DC 4.2 A 242.6 VA Content 1 St.
Opis
Primarni preklopni izvor napajanja UNO POWER za montažu na DIN šinu, IEC 60335-1, ulaz: 1-fazni, izlaz: 24 V DC / 100 W
