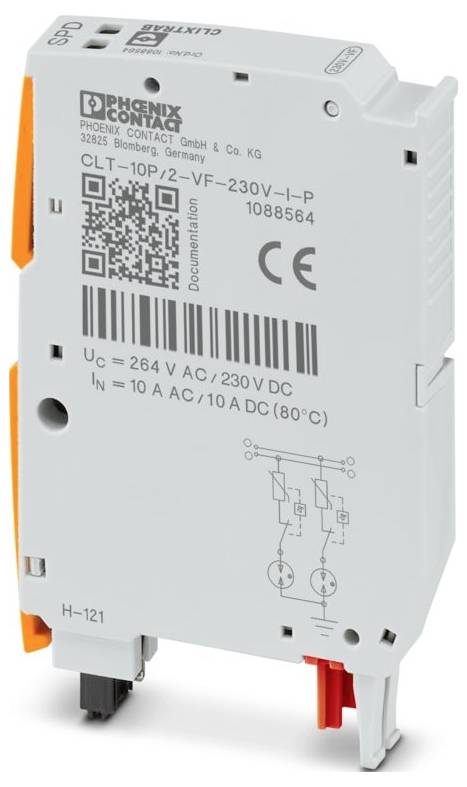

Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P utikač za prenaponsku zaštitu 6 kA Piece 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (139,99 € / komad)
139,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: CLIXTRAB
- IEC ispitna klasa: C1; C2; C3; D1
- Dizajn: Utikač
- Poruka o grešci zaštite od prenapona: vizualna
- Nazivni napon UN: 240 V AC
- Vrsta priključka: utični
- Širina: 10,3 mm
- Visina: 53,25 mm
- Dubina: 81,9 mm
- Boja: svijetlosiva (RAL 7035)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6+GV 20%
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Ne
- Smjer djelovanja: Vod-Uzemljenje
- Maksimalni kontinuirani napon UC: 230 V DC; 264 V AC
- Nazivna struja: 10 A AC (80 °C / 10 A AC C); 6 A DC (80 °C / 6,3 A DC F); 10 A DC (80 °C / 10 A DC D01 gR)
- Radna struja IC na UC: ≤ 1 µA
- Struja zaštitnog vodiča IPE: ≤ 2 µA
- Ukupna struja pražnjenja ITotal (8/20) µs: 6 kA
- Razina zaštite Up (vodič-uzemljenje): ≤ 1,4 kV (C1 - 1,5 kV / 750 A); ≤ 1,4 kV (C2 - 6 kV / 3 kA); ≤ 1,5 kV (C3 - 50 A)
- Maksimalna potrebna vrijednost osigurača: 10 A AC (C); 6,3 A DC (F); 10 A DC (D01 gR)
- Otpornost na udarnu struju (vodič-zemlja): C1 - 1,5 kV / 750 A; C2 - 6 kV / 3 kA; C3 - 50 A; D1 - 500 A
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 80 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m (amsl)
- Standardi/Propisi: EN 61643-21
- Napomena: 2001 + A1:2009 + A2:2013
- Vrsta montaže: na osnovni element
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Izolacijski materijal: PA 6.6+GV 20%
- Dopuštena vlažnost (rad): 5% ... 95%
- Udar (operativni): 5 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z); 10 g (polusinus / 8 ms / 3x ±X, ±Y, ±Z); 5 g (polusinus / 30 ms / 3x ±X, ±Y, ±Z)
- Vibracije (rad): 0,58 g (5 ... 150 Hz / 5 sati / X, Y, Z); 1 g (5 ... 2000 Hz / 5 sati / X, Y, Z)
- Vrijeme odziva tA (žica-uzemljenje): ≤ 100 ns
- Umetnuti gubitak aE, asimetrično: tip. 0,3 dB (≤ 60 MHz/150 Ω)
- Vrijeme resetiranja impulsa (žica-uzemljenje): ≤ 30 ms
- Granična frekvencija fg (3 dB), asimetrična (signalna masa) u sustavu od 150 Ω: tipično 60 MHz
- Kapacitet (žica-signalna masa): tipično 20 pF
- Vrsta proizvoda
utikač za prenaponsku zaštitu
- Propuštanje
6 kA
- Nazivni napon
230 V/AC
- Izvedba
Utikač
IP20
- Proizvođač-br. dijela
1088564
- dim.
(Š x V x D) 10.3 x 53.25 x 81.9 mm
- Širina
10.3 mm
- Visina
53.25 mm
- Dubina
81.9 mm
- Sadržaj
1 St.
- Vrsta ambalaže
Piece
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563560 Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P utikač za prenaponsku zaštitu 6 kA Piece 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3563560 Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P utikač za prenaponsku zaštitu 6 kA Piece 1 St.
Opis
Utikač za zaštitu od prenapona koji se može izravno spojiti na 2 priključne bloka, s integriranim indikatorom statusa na modulu za 2-žilni signalni krug bez uzemljenja s visokom nazivnom strujom. Nazivni napon: 230 V AC
