Kupi Phoenix Contact 1088494 DIN-napajanje (DIN-letva) 24 V/DC 1.3 A 30 W Broj izlaza:1 x Content 1 St.

Kompaktni DC-naponski modul napajanja od 24V i 1.3A, sive boje, s ventilacijskim otvorima i priključnim stezaljkama, pogodan za ugradnju na DIN šinu.

Blok-dijagram AC-DC pretvarača: Ulazni AC, Filter, Ispravljač, Transformator, Filter, Izlazni DC. Funkcije: UVP, OVP, OTP, OCP, SCP.

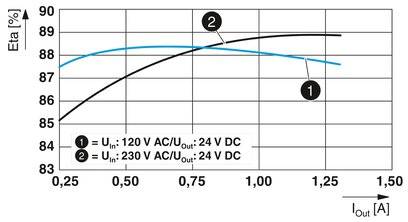

Dijagram prikazuje učinkovitost (%) u odnosu na ulaznu struju (A). Dvije krivulje: 1) 120 V AC/24 V DC, 2) 230 V AC/24 V DC. Učinkovitost blago pada s porastom struje.

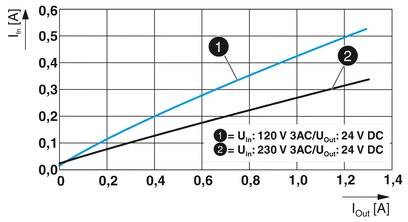

Dijagram prikazuje linije izmjeničnog struja: Linija 1 'Uin = 120 V 3AC/Uout = 24 V DC'; Linija 2 'Uin = 230 V 3AC/Uout = 24 V DC'; x-os je Iout [A], a y-os je Iin [A].

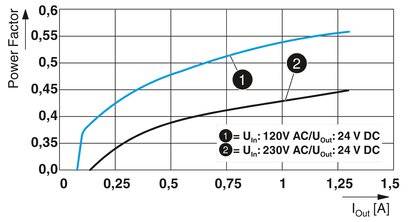

Dijagram s dvije krivulje prikazuje faktor snage (y-os) u odnosu na izlaznu struju I_out [A] (x-os). Krivulja 1: U_in=120V AC/U_out=24V DC; Krivulja 2: U_in=230V AC/U_out=24V DC.

Dijagram prikazuje smanjenje P_out (postotak) s porastom visine H (metara), pri čemu P_out od 100% pada na oko 78% na visini od 5000 m, počevši od 1000 m.

Dijagram električkog prekidača. Lijevo: 'Ulaz' s L1.1 do L1.4; desno: 'Izlaz' s L2.1 do L2.4. U sredini strelica s 'A'.

Tehnički crtež dijela s dimenzijama širine: 61 mm gore, 50 mm u sredini, 44 mm dolje i ukupnom duljinom od 55 mm.

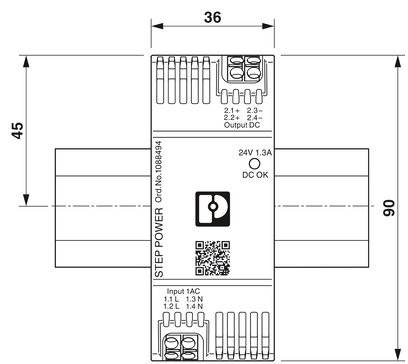

Nacrt električnog uređaja dimenzija 36 mm x 90 mm. Prikazuje ulaze, izlaze i QR kod. Glavna namjena: napajanje strujom.

1/9

Tehnički list (PDF)

Dostava pon, 14.9.

32 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (48,99 € / komad)

48,99 €

sa PDV-om

samo 4,61 €

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT DIN-napajanje (DIN-letva) 24 V/DC 1.3 A 30 W 1 x

Povećanje performansi do 100%
Smjer spajanja vodič / ploča: 45 °
EN-60335 certifikat
Smanjenje ukupne širine za 1 TE
Učinkovitost:
Gubici u praznom hodu:<0,1 W

Tehnički podaci

Izlazni napon, nominalni: 115 V/AC
230 V/AC
90 - 250 V/DC

Tip: Taktni

Vrsta proizvoda: DIN-napajanje (DIN-letva)

Ulazni napon (min.): 120 V/AC

Izlazni napon: 24 V/DC

Ulazni napon: 100 V AC ... 240 V AC -15% ... + 10%
110 V DC ... 250 V DC -20% ... +10 %

Ulazni napon (maks.): 230 V/AC

Izlazna struja maks.: 1.3 A

Izlazna struja (maks.) - zaobljena: 1.3 A

: 30 W

Tip izlaza (napajanje): fiksni napon

Faze: 1

Izlazni napon (nom.): 24 V/DC

Broj izlaza: 1 x

Priključak: Push-In stezaljka

dim.: (D x Š x V) 61 x 36 x 90 mm

Težina: 0.170 kg

Izlazni napon (max.): 25 V/DC

Izlazni napon (min.): 22.5 V/DC

Proizvođač-br. dijela: 1088494

Sadržaj: 1 St.

Širina: 36 mm

Visina: 90 mm

Dužina: 61 mm

: IP20

Maks. temperatura: 70 °C

Min. temperatura: -10 °C

Tip: STEP3-PS/1AC/24DC/1.3/PT

UKCA: da

Varijante(Sve stavke su sa PDV-om, plus dostava)

Snaga

Priključak

Ulazni napon (maks.)

Izlazni napon (nom.)

Izlazni napon

Izlazni napon, nominalni

Izlazna struja (maks.) - zaobljena

Ulazni napon (min.)

Phoenix Contact 1088494 DIN-napajanje (DIN-letva) 24 V/DC 1.3 A 30 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435745

Ovaj proizvod

30 W

Push-In stezaljka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 2868677 DIN-napajanje (DIN-letva) 24 V/DC 3.8 A 91.2 W Broj izlaza:1 x Content 1 St.

Kataloški br.:123627

91.2 W

vijčana stezaljka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3.8 A

85 V/AC

Phoenix Contact 1088495 DIN-napajanje (DIN-letva) 24 V/DC 0.63 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435744

15 W

Push-In stezaljka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088491 DIN-napajanje (DIN-letva) 24 V/DC 2.5 A 60 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435746

60 W

Push-In stezaljka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 DIN-napajanje (DIN-letva) 24 V/DC 4 A 96 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435747

96 W

Push-In stezaljka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1170954 DIN-napajanje (DIN-letva) 5 V/DC 3 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435749

15 W

Push-In stezaljka

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 DIN-napajanje (DIN-letva) 12 V/DC 1.3 A 15 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435750

15 W

Push-In stezaljka

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 DIN-napajanje (DIN-letva) 12 V/DC 2.5 A 30 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2435751

30 W

Push-In stezaljka

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868635 DIN-napajanje (DIN-letva) 24 V/DC 0.83 A 18 W Broj izlaza:1 x Content 1 St.

Kataloški br.:511731

18 W

vijčana stezaljka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 DIN-napajanje (DIN-letva) 24 V/DC 1.9 A 42 W Broj izlaza:1 x Content 1 St.

Kataloški br.:511732

42 W

vijčana stezaljka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2435745 Phoenix Contact 1088494 DIN-napajanje (DIN-letva) 24 V/DC 1.3 A 30 W Broj izlaza:1 x Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2435745 Phoenix Contact 1088494 DIN-napajanje (DIN-letva) 24 V/DC 1.3 A 30 W Broj izlaza:1 x Content 1 St.

Opis

Novi stručnjaci proširuju obitelj STEP POWER. Napajanje od 12 V idealno je za e-mobilnost, uređaj od 3 A dostupan je za opskrbu računala s jednom pločom. Ravno napajanje s odobrenjem NEC klase 2 posebno je dizajnirano za američko tržište.

Ovaj tekst je strojno preveden.

Izvedba

Mogućnost korištenja diljem svijeta zahvaljujući širokom području ulaza i međunarodnom paketu odobrenja
Visoka operativna pouzdanost zbog visokog MTBF-a>500 000 h
Mogućnost paralelnog uključivanja za povećanje snage i redundancije
Pojednostavljeno stavljanje u pogon pomoću LED diode za nadzor funkcija.
Visoka operativna pouzdanost zbog dugih vremena preklapanja nestanka struje>20 ms
Pričvrstite na montažnu šinu ili ga pričvrstite na ravnu površinu.
Ovaj tekst je strojno preveden.
