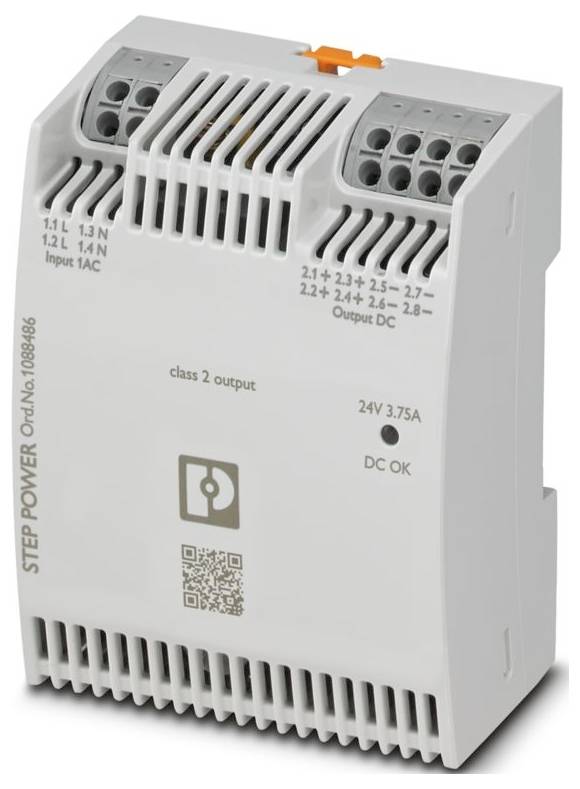

Phoenix Contact 1088486 napajanje 24 V/DC 3.75 A Content 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (69,99 € / komad)
69,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: STEP POWER
- Vrsta priključka: Push-in priključak
- Širina: 72 mm
- Visina: 90 mm
- Dubina: 43 mm
- Jedinica podjele: 4 TE (DIN 43880)
- Boja: zelena
- Klasa zapaljivosti prema UL 94: V0 (kućište, terminali, nožna brava)
- Materijal kućišta: PC
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -10 °C ... 70 °C (Smanjenje nazivne snage> 50 °C: 2 %/K)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-4-11
- Napomena: Klasa B
- Vrsta montaže: DIN šina i direktna montaža
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: Kategorija prenapona
- Stupanj nečistoće: 2
- Udar (rad): 18 ms, 30 g, po prostornom smjeru (IEC 60068-2-27)
- Vibracije (rad):< 15 Hz, amplituda ±2,5 mm (IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
- Duljina skidanja izolacije: 10 mm (kruto/fleksibilno); 10 mm (ferula)
- Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
- Frekvencijski raspon: 0,15 MHz ... 80 MHz
- Označavanje: UL/C-UL certifikacija ANSI/UL 121201 Klasa I, Divizija 2, Grupe A, B, C, D (Opasna lokacija)
- Klasa zaštite: II (u zatvorenom razvodnom ormaru)
- Frekvencija: 50 Hz
- Tehnologija povezivanja: Tehnologija povezivanja
- Raspon ulaznog napona: 110 V DC ... 250 V istosmjerne struje -20% ... +10%; 120 V istosmjerne struje ... 250 V istosmjerne struje ±10 % (UL)
- Ulazna struja: tip. 30 A (25 °C)
- Integral struje ulaska (I2t): tip. 0,35 A2s
- Vrijeme premošćivanja nestanka struje: tip. 25 ms (120 V AC); tip. 25 ms (230 V AC)
- Potrošnja struje: 0,88 A (110 V DC); 0,38 A (250 V DC)
- Vrijeme uključivanja: tipično 2 s
- Odabir odgovarajućeg osigurača za zaštitu ulaza: 6 A ... 16 A (karakteristike B, C, D, K)
- Učinkovitost:> 92,5% (120 V AC);> 94% (230 V AC)
- Nazivni izlazni napon: 24 V DC
- Nazivna izlazna struja (IN): 3,75 A
- Otpornost na kratki spoj: da
- Sigurnost u praznom hodu: da
- Izlazna snaga (PN): 90 W
- Mogućnost povratnog napajanja: ≤ 35 V DC
- Zaštita od prenapona na izlazu (OVP):< 35 V istosmjerne struje
- Preostalo valovitost: tipično 100 mVSS
- Vrijeme porasta: tipično 100 ms (UOut = 10% ... 90%)
- Mogućnost serijskog spajanja: da, za povećanje napona
- Maksimalni gubitak snage u praznom hodu:< 0,21 W (230 V AC)
- Maksimalni gubitak snage pri nazivnom opterećenju:< 5,7 W (230 V AC)
- Paralelna veza: da, za povećanu snagu i redundanciju s diodom
- Zaštita sekundarne strane: elektronička
- Ulaz: simetrični 2 kV (razina ozbiljnosti ispitivanja 4); asimetrični 4 kV (razina ozbiljnosti ispitivanja 4)
- Pozicija: 2.x
- Priključak vodiča: Priključak vodiča
- kruto: 0,2 mm² ... 2,5 mm²; 1 mm² (preporučeno)
- Fleksibilno: 0,2 mm² ... 2,5 mm²; 1 mm² (preporučeno)
- Fleksibilna žica s ferulom, bez plastične čahure: 0,5 mm² ... 1,5 mm²; 1 mm² (preporučeno)
- Fleksibilna s žičanom završnom ferulom i plastičnom čahurom: 0,2 mm² ... 1 mm²; 1 mm² (preporučeno)
- Izlaz: simetrični 1 kV (razina ozbiljnosti ispitivanja 3); asimetrični 2 kV (razina ozbiljnosti ispitivanja 3)
- LED signalizacija: LED signalizacija
- Vrste signalizacije: LED DC OK - Status signala Rad (UN = 24 V DC, IOut = IN)
- Funkcija: vizualni prikaz radnog stanja
- Broj faza: 1
- Ulazni/izlazni napon izolacije: 4 kV AC (tipsko ispitivanje); 3,75 kV AC (ispitivanje jedinice)
- MTBF (IEC 61709, SN 29500):> 2036000 sati (25 °C);> 1.175.000 sati (40 °C);> 777000 sati (50 °C)
- Dodatni tekst: 3. razred
- Dimenzije artikla: Dimenzije artikla
- Dimenzija ugradnje: Dimenzija ugradnje
- Upute za montažu: može se slagati: vodoravno 0 mm, okomito 30 mm
- Zaštitni premaz: ne
- Materijal kućišta: plastika
- Radna nadmorska visina: ≤ 3000 m (> 2000 m, smanjenje snage: 10%/1000 m)
- Maksimalna dopuštena vlažnost (rad): ≤ 95% (bez kondenzacije)
- Privremeni kod: T4 (-10 ... +70 °C |> 50 °C, Smanjenje nazivne snage: 2 %/K)
- EN 61010-1: II (≤ 3000 m)
- EN 62477-1: III (≤ 2000 m)
- Oznaka standarda: Konduktivni sustavi punjenja za električna vozila - Dio 21-2: Zahtjevi EMC-a za vanjske sustave punjenja za električna vozila
- Zaštitni iznimno niski napon: Zaštitni iznimno niski napon
- UL: UL
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
- Provedene emisije: Provedene emisije
- Interferentno zračenje: Interferentno zračenje
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: 6 kV (razina ozbiljnosti ispitivanja 3)
- Pražnjenje zraka: 8 kV (razina ozbiljnosti ispitivanja 3)
- Napomena: Kriterij B
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Jačina ispitnog polja: 10 V/m (razina ozbiljnosti ispitivanja 3)
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Prenaponski udar: Prenaponski udar
- Provedena interferencija: Provedena interferencija
- Napon: 230 V AC
- Padovi napona: Padovi napona
- Pad napona: 0%
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Kriterij C: Privremeno oštećenje operativnog ponašanja koje se ispravlja samim uređajem ili se može vratiti u prvobitno stanje korištenjem upravljačkih elemenata.
- Temperatura okoline (testirano pri pokretanju): -25 °C
- AWG: 17;24 ... 14 (bakar)
- Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
- Oblik mreže: Zvjezdasta mreža (TN, TT, IT (PE))
- Tipični nacionalni mrežni napon: 120 V AC; 230 V AC
- Vrsta napona napajanja: DC
- Frekvencijski raspon (fN): 50 Hz ... 60 Hz ±10 %
- Zaštitni krug: Zaštita od kratkotrajnog prenapona | Varistor
- Struja curenja prema PE:< 0,25 mA
- Rad istosmjernom strujom: Rad istosmjernom strujom
- Smanjenje nazivne snage:> 50 °C ... 70 °C (2 % / K)
- Odstupanje od pravila:< 0,5% (raspodjela statičkog opterećenja 10% ... 90%);< 3% (dinamička promjena opterećenja 10% ... 90% (10 Hz));< 0,1% (promjena ulaznog napona ±10%)
- Crest faktor: tip. 1,78; tip. 1,87
- Direktiva o zaštiti okoliša: Direktiva RoHS 2011/65/EU; WEEE; REACH
- Razmak ugradnje desno/lijevo: 0 mm / 0 mm
- Udaljenost ugradnje gore/dolje: 30 mm / 30 mm
- Harmonijske struje: Harmonijske struje
- Treperenje: Treperenje
- Broj razdoblja: 1 razdoblje
- Emisija: Emisija prema normi EN 61000-6-3 (stambena i poslovna područja) i EN 61000-6-4 (industrijska područja)
- Otpornost na smetnje: EN 61000-6-2:2005
- Ulaz/Izlaz: nebalansiran
- Ulazni osigurač uređaja: 4 A interni (zaštita uređaja), sporo pregorijevajući
- Minimalni gubitak snage u praznom hodu:< 0,21 W (120 V AC)
- Minimalni gubitak snage pri nominalnom opterećenju:< 7 W (120 V AC)
- Integrirana zaštita: ne
- Oznake stupova: 2.1, 2.2, 2.3, 2.4 (+), 2.5, 2.6, 2.7, 2.8 (-)
- LED isključen: Nema AC ulaznog napona napajanja (isključeno)
- LED upaljena (zelena), DC OK: UOut> 0,9 x UN (UN = 24 V DC) (uključeno)
- Sigurno odvajanje: Sigurno odvajanje
- Dubina (dubina uređaja (montažna šina)): 37 mm (dubina uređaja (montažna šina))
- Sigurnosni dodatni napon: Sigurnosni dodatni napon
- Materijal remena za stopalo: Poliamid
- Niskonaponski izvori napajanja s istosmjernim izlazom: Niskonaponski izvori napajanja s istosmjernim izlazom
- Sigurnosni propisi za električnu mjernu, upravljačku, regulacijsku i laboratorijsku opremu: Sigurnosni propisi za električnu mjernu, upravljačku, regulacijsku i laboratorijsku opremu
- Sigurnost električnih uređaja za kućanstvo i slične namjene: Sigurnost električnih uređaja za kućanstvo i slične namjene
- Konduktivni sustavi punjenja za električna vozila - Dio 21-2: EMC zahtjevi za vanjske sustave punjenja za električna vozila: Konduktivni sustavi punjenja za električna vozila - Dio 21-2: EMC zahtjevi za vanjske sustave punjenja za električna vozila
- Razina učinkovitosti: VI
- Vrsta proizvoda
napajanje
- Ulazni napon (min.)
100 V/AC
110 V/DC
- Ulazni napon (maks.)
240 V/AC
250 V/DC
- Izlazna struja maks.
3.75 A
- Izlazna struja (maks.) - zaobljena
3.75 A
- Faze
1
- Izlazni napon (nom.)
24 V/DC
- Priključak
Push-in priključak s oprugom
- dim.
(D x Š x V) 43 x 72 x 90 mm
- Radna temperatura (maks.)
70 °C
- Radna temperatura (maks.) (sniženje)
70 °C
- Radna temperatura (min.) (sniženje)
50 °C
- Radna temperatura (min.)
-10 °C
- Proizvođač-br. dijela
1088486
- Sadržaj
1 St.
- Širina
72 mm
- Visina
90 mm
- Dužina
43 mm
IP20
- Tip
STEP3-PS/1AC/24DC/3.75/PT/FL
- Dubina
43 mm
- Ugradbena visina
90 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563478 Phoenix Contact 1088486 napajanje 24 V/DC 3.75 A Content 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3563478 Phoenix Contact 1088486 napajanje 24 V/DC 3.75 A Content 1 St.
Opis
Primarno preklopno napajanje, STEP POWER, push-in priključak, DIN šina i izravna montaža, ulaz: 1-fazni, izlaz: 24 V DC / 3,75 A
