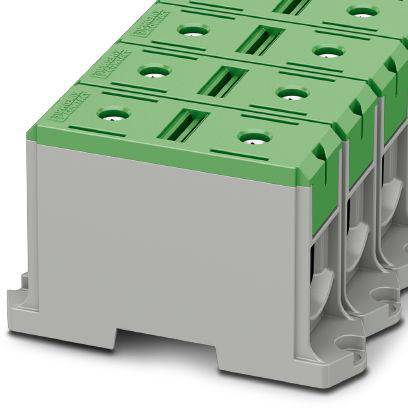

Phoenix Contact 1086507 prolazna stezaljka vijčana stezaljka zelena 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
prolazna stezaljka
Priključak
vijčana stezaljka
Poprečni presjek fleksibilan (maks.)
240 mm²
Poprečni presjek kruti (maks.)
240 mm²
Nazivna struja - zaokružena
380 A
Tehnički list (PDF)
Broj
Ukupno (34,00 € / komad)
169,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Izvedba: Priključni blok za aluminijske i bakrene vodiče (AL-CU)
- Broj priključaka: 2
- Potencijal: 1
- Nazivni presjek: 240 mm²
- Nazivni impulsni napon: 8 kV
- Kategorija prenapona: III
- Izolacijska skupina: II
- Temperatura okoline (rad): -60 ° C ... 85 °C
- Temperatura okoline (skladištenje / transport): -25 ° C ... 55 °C
- Temperatura okoline (montaža): -5 ° C ... 70 °C
- Temperatura okoline (aktiviranje): -5 ° C ... 70 °C
- Najveća struja opterećenja: 380 A (s presjekom vodiča 240 mm² - ispitna struja prema IEC 61238-1)
- Otvoreni bočni zid: Ne.
- Navojni navoj: M20
- Presjek provodnika fleksibilan m. Krajnji rukav bez plastične čahure min: 35 mm²
- Presjek provodnika fleksibilan m. Završni kabel kabela bez plastične čahure max: 185 mm²
- Presjek provodnika fleksibilan m. Ferrule m. Plastični rukav min: 35 mm²
- 2 vodiča istog poprečnog presjeka fleksibilna min: 35 mm²
- 2 vodiča istog presjeka, fleksibilna max: 70 mm²
- Vrsta proizvoda
prolazna stezaljka
- Priključak
vijčana stezaljka
- Poprečni presjek fleksibilni (min.)
35 mm²
- Poprečni presjek fleksibilan (maks.)
240 mm²
- Poprečni presjek kruti (min.)
35 mm²
- Poprečni presjek kruti (maks.)
240 mm²
- Broj redova
1
- Broj polova
1
- Boja
zelena
- Nazivna struja
380 A
- Nazivna struja - zaokružena
380 A
- Nazivni napon
1000 V
- Dužina skidanja izolacije (maks.)
43 mm
- Proizvođač-br. dijela
1086507
- Sadržaj
1 St.
- Tip
UBAL 240 GN
- dim.
(D x Š x V) 130 x 37.5 x 70 mm
- Širina
37.5 mm
- Visina
70 mm
- Dužina
130 mm
- RoHS-konforno
Da
- Stupanj onečišćenja
3
- Klasa gorivosti
UL 94 V0
- Izolacijski materijal
PA
- Izolacija
Poliamid
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2251855 Phoenix Contact 1086507 prolazna stezaljka vijčana stezaljka zelena 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2251855 Phoenix Contact 1086507 prolazna stezaljka vijčana stezaljka zelena 1 St.
