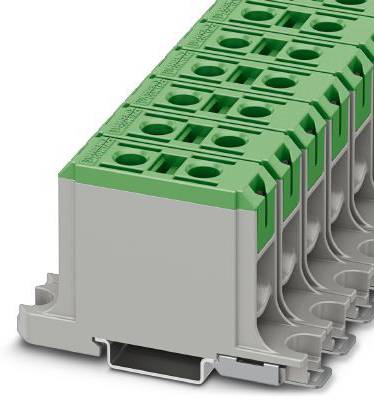

Phoenix Contact 1086468 prolazna stezaljka vijčana stezaljka zelena 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
prolazna stezaljka
Priključak
vijčana stezaljka
Poprečni presjek fleksibilan (maks.)
50 mm²
Poprečni presjek kruti (maks.)
50 mm²
Nazivna struja - zaokružena
145 A
Tehnički list (PDF)
8 Set(ovi) - zaliha Njemačka
Broj
Ukupno (11,25 € / komad)
224,99 €
sa PDV-om
Dostupno još samo 8 Set(ovi) - zaliha Njemačka
Tehnički podaci
- Izvedba: Priključni blok za aluminijske i bakrene vodiče (AL-CU)
- Broj priključaka: 2
- Potencijal: 1
- Nazivni presjek: 50 mm²
- Nazivni impulsni napon: 8 kV
- Kategorija prenapona: III
- Izolacijska skupina: II
- Temperatura okoline (rad): -60 ° C ... 85 °C
- Temperatura okoline (skladištenje / transport): -25 ° C ... 55 °C
- Temperatura okoline (montaža): -5 ° C ... 70 °C
- Temperatura okoline (aktiviranje): -5 ° C ... 70 °C
- Najveća struja opterećenja: 145 A (s presjekom vodiča 50 mm² - ispitna struja prema IEC 61238-1)
- Otvoreni bočni zid: Ne.
- Visina NS 35 / 7,5: 51 mm
- Visina NS 35/15: 58,5 mm
- Navojni navoj: M10
- Presjek provodnika fleksibilan m. Krajnja čahura bez plastične čahure min: 2,5 mm²
- Presjek provodnika fleksibilan m. Završni kabel kabela bez plastične čahure max: 35 mm²
- Presjek provodnika fleksibilan m. Ferrule m. Plastični rukav min: 2,5 mm²
- 2 vodiča istog presjeka fleksibilna min: 1,5 mm²
- 2 vodiča istog presjeka, fleksibilna max: 16 mm²
- Vrsta proizvoda
prolazna stezaljka
- Priključak
vijčana stezaljka
- Poprečni presjek fleksibilni (min.)
6 mm²
- Poprečni presjek fleksibilan (maks.)
50 mm²
- Poprečni presjek kruti (min.)
6 mm²
- Poprečni presjek kruti (maks.)
50 mm²
- Broj redova
1
- Broj polova
1
- Boja
zelena
- Nazivna struja
145 A
- Nazivna struja - zaokružena
145 A
- Nazivni napon
1000 V
- Dužina skidanja izolacije (maks.)
23 mm
- Proizvođač-br. dijela
1086468
- Sadržaj
1 St.
- Tip
UBAL 50 GN
- dim.
(D x Š x V) 82.5 x 19.2 x 51 mm
- Širina
19.2 mm
- Visina
51 mm
- Dužina
82.5 mm
- RoHS-konforno
Da
- Stupanj onečišćenja
3
- Klasa gorivosti
UL 94 V0
- Izolacijski materijal
PA
- Izolacija
Poliamid
- UKCA
da
