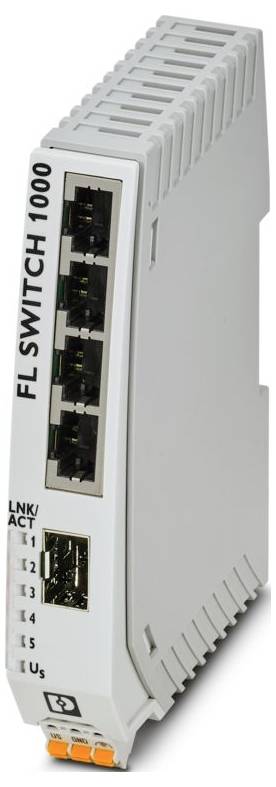

Phoenix Contact 1085177 FL SWITCH 1004N-SFX industrijski Ethernet preklopnik 100 MBit/s
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (139,99 € / komad)
139,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Neupravljani preklopnik 1000
- Vrsta priključka: Utični opružni priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 22,5 mm
- Visina: 117 mm
- Dubina: 84 mm
- Materijal kućišta: Polikarbonat ojačan vlaknima
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP30
- Temperatura okoline (radna): -10 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: 2000 m (maksimalno)
- Norme/Propisi: EN_61000-6-4:2019
- Vrsta montaže: montaža na DIN šinu
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Udar (rad): 30 g (EN 60068-2-27)
- Vibracije (rad): prema IEC 60068-2-6: 5g, 150 Hz
- Oznaka: Priključak: Napajanje
- Duljina skidanja izolacije: 10 mm
- Sukladnost/Odobrenja: Sukladnost/Odobrenja
- Brzina prijenosa: 100 Mbit/s (puni dupleks)
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 2,5 mm²
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 2,5 mm²
- UL, SAD/Kanada: UL 61010-1, UL 61010-2-201
- Klasa I, Div. 2, Grupe A, B, C, D, T4
- Klasa I, Zona 2, Grupa IIC, T4
- Maksimalni gubitak snage pri nominalnim uvjetima: 1,935 W (pri 24 V DC)
- Broj sučelja: 1
- Tlak zraka (radni): 79 kPa ... 108 kPa do 2000 m nadmorske visine (bez smanjenja snage)
- Duljina prijenosa: do 40 km (ovisno o korištenom optičkom/SFP modulu)
- Raspon napona napajanja: 9 V DC ... 32 V istosmjerne struje; 18 V izmjenične struje ... 30 V AC (50/60 Hz)
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Preostalo valovitost: 3,6 VPP (unutar dopuštenog raspona napona)
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Interferentno zračenje: Interferentno zračenje
- Imunost: EN 61000-6-2:2019
- Indikator statusa: LED diode: US, Link i Activity po portu
- Fizika prijenosa: Ovisi o SFP modulu
- MTTF: 138,3 godine (standard MIL-HDBK-217F, temperatura 25 °C, radni ciklus 100%); 1647 godina (standard SN 29500, temperatura 25 °C, radni ciklus 21%); 1503,6 godina (standard Telcordia, temperatura 25 °C, radni ciklus 21%) (5 dana u tjednu, 8 sati dnevno))
- Opskrba: Opskrba
- Tlak zraka (skladištenje/transport): 79 kPa ... 108 kPa do 2000 m nadmorske visine (bez smanjenja snage)
- Tipična potrošnja struje: 21 mA (pri 24 V DC)
- Maksimalna potrošnja struje: 215 mA (pri 9 V DC)
- Napomena u vezi s vrstom veze: Automatsko pregovaranje i Automatsko križanje
- Broj kanala: 1 (SFP priključak)
- Prijenosni medij: bakar
- Ograničenje upotrebe: Ograničenje upotrebe
- EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
- Osnovna funkcionalnost: Neupravljani prekidač; Automatsko pregovaranje; Način prebacivanja s pohranjivanjem i prosljeđivanjem
- Funkcije prekidača: Funkcije prekidača
- Tablica MAC adresa: 2k
- Dodatne značajke: 100BASE-TX/100BASE-FX (IEEE 802.3u); Prioritizacija kvalitete usluge (QoS) (IEEE 802.1p); Energetski učinkovit Ethernet (IEEE 802.3az); 10Base-T (IEEE 802.3)
- Sigurnosne značajke: Sigurnosne značajke
- Funkcionalnost: Funkcionalnost
- priključiv: da
- Ethernet (RJ45): Ethernet (RJ45)
- Signalne LED diode: Prijem podataka, status veze
- Priključak napajanja: putem COMBICON-a, maks. presjek vodiča 2,5 mm²
- Pokazatelji statusa i dijagnostike: LED diode: US, Link i Activity po portu
- Ulazni međuspremnik: 768 kbit
- Izlazni međuspremnik: 768 kbit
- Napon napajanja (DC): 24 V DC
- EMC sukladnost: EN 61000-6-2 EN 61000-4-2 (ESD) Kriterij B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetska polja) Kriterij A; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterij A; EN 61000-6-2 EN 61000-4-5 (prenapon) Kriterij B; EN 61000-6-2 EN 61000-4-6 (provodna otpornost) Kriterij A; EN 61000-6-2 EN 61000-4-8 (Elektromagnetska polja) Kriterij A; EN 61000-6-2 Klasa A
- Odredba o naknadama: Odredba o naknadama
- Ethernet (SFP): Ethernet (SFP)
- PROFINET klasa sukladnosti: Klasa sukladnosti A
- Napon napajanja (AC): 24 V AC (50/60 Hz)
- FCC: Naslov 47 Dio 15 Pododjeljak B: 2018 Klasa A
- Vrsta proizvoda
industrijski Ethernet preklopnik
- LAN brzina prijenosa
100 MBit/s
- Brzina prijenosa
100 MBit/s
- Osnovna funkcionalnost
neupravljani prekidač
- Ethernet ulazi
4
- SFP portovi
1 x
- Broj 10/100 Mbit/s portova
4 x
- LWL ulazi
1
- Širina
22.5 mm
- Visina
117 mm
- Dubina
84 mm
- Tip
FL SWITCH 1004N-SFX
- Sučelje
RJ45
SFP
IP30
- Radni napon
24 V/DC
24 V/AC
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-10 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563408 Phoenix Contact 1085177 FL SWITCH 1004N-SFX industrijski Ethernet preklopnik 100 MBit/s
Upute za rad i sigurnost
Upute za rad i sigurnost 3563408 Phoenix Contact 1085177 FL SWITCH 1004N-SFX industrijski Ethernet preklopnik 100 MBit/s
Opis
Tanki Ethernet preklopnik, četiri RJ45 porta s 10/100 Mbps na svim portovima, jedan SFP port sa 100 Mbps, automatsko otkrivanje brzine prijenosa, funkcija automatskog križanja i QoS
