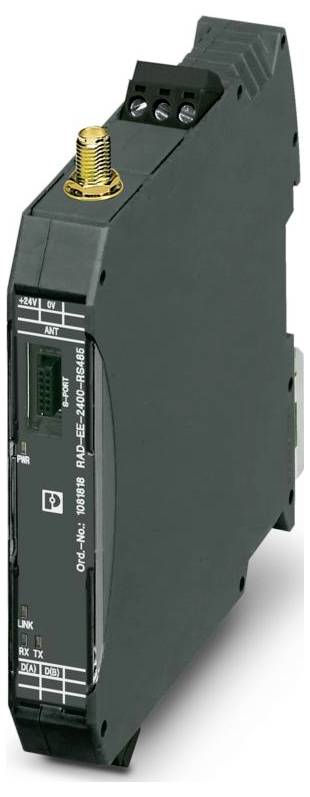

Phoenix Contact 1081818 RAD-EE-2400-RS485 bežični modul
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj (Veličina pakiranja 50 St.)
Ukupno (330,30 € / komad)
16.515,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: S-PORT (utičnica)
- Širina: 17,5 mm
- Visina: 116 mm
- Dubina: 114,5 mm
- Klasa zapaljivosti prema UL 94: V0
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -20 °C ... 70 °C; -4 °F ... 158 °F
- Temperatura okoline (skladištenje/transport): -20 °C ... 70 °C; -4 °F ... 158 °F
- Nadmorska visina: 2000 m
- Norme/propisi: EN 300328; EN 61000-6-4; EN 61000-6-2; EN 50371; EN 60950-1
- Napomena: CRVENA 2014/53/EU
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 20% ... 85%
- Vibracije (rad): prema IEC 60068-2-6: 5g, 10 Hz ... 150 Hz
- Duljina skidanja izolacije: 7 mm
- Min. presjek fleksibilnog vodiča: 0,2 mm²
- Maks. presjek fleksibilnog vodiča: 2,5 mm²
- Min. presjek krutog vodiča: 0,2 mm²
- Presjek krutog vodiča maks.: 2,5 mm²
- Položaj ugradnje: bilo koji
- Frekvencijski raspon: 0,15 MHz ... 80 MHz
- Identifikacija: 508 Navedeno
- UL, SAD / Kanada: UL, SAD / Kanada
- Maksimalni gubitak snage pri nominalnim uvjetima: 1.152 W
- Radio: Radio
- Opis sučelja: Pouzdana bežična mreža
- Vrsta priključka antene: RSMA (ženski)
- Način rada: Serijski podaci (aktivacija i konfiguracija putem PSI-CONF softvera)
- Frekvencija: 2400 MHz
- Duljina prijenosa: ≤ 1200 m
- Raspon napona napajanja: 19,2 V DC ... 30,5 V istosmjerne struje
- CE: CE
- Certifikat: MSIP-CRI-PCK-2901541
- Tehnologija spajanja: 2-žilna
- Dopuštena vlažnost (skladištenje/transport): 20% ... 85%
- Napomena o primjeni: Samo za industrijsku upotrebu
- Ulaz: ± 0,5 kV (simetrično); ± 1 kV (asimetrično)
- Signal: ± 1 kV (asimetrično)
- Upute za montažu: na standardnu šinu NS 35 prema EN 60715
- Udar: 16g, 11 ms
- Standardna oznaka: RED direktiva 2014/53/EU
- Elektromagnetska kompatibilnost: Sukladnost s RED direktivom 2014/53/EU
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: ± 6 kV (razina ozbiljnosti ispitivanja 3)
- Pražnjenje zraka: ± 8 kV (razina ozbiljnosti ispitivanja 3)
- Napomena: Kriterij A
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Provedena interferencija: Provedena interferencija
- Napon: 10 V
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Presjek vodiča AWG min: 24
- Maksimalni presjek vodiča AWG: 14
- Emisija interferencije: Emisija interferencije
- Pokazatelj statusa: LED napon napajanja, PWR (zelena); LED žuta (kvaliteta prijema, LINK); LED zelena (primanje serijskih podataka, RX); LED zelena (slanje serijskih podataka, TX)
- Zračenje radio smetnji prema EN 55011: EN 55016-2-3 Klasa A Područje primjene: Industrija
- Otpor završetka: 390 Ω (odabir putem DIP sklopke); 150 Ω (odabir putem DIP sklopke); 390 Ω (odabir putem DIP sklopke)
- Naziv: Radio modul
- Primjena: RS-485
- MTTF: 1064 godine (standard SN 29500, temperatura 25 °C, radni ciklus 21%); 492 godine (standard SN 29500, temperatura 40 °C, radni ciklus 34,25%); 196 godina (standard SN 29500, temperatura 40 °C, radni ciklus 100%)
- Opskrba: Opskrba
- Domet: ≤ 500 m (Domet može biti znatno premašen ili manji, a ovisi o okruženju, tehnologiji antene i korištenom proizvodu)
- Boja (kućište): prometno siva B (RAL 7043)
- Radio licenca za Europu: Radio licenca za Europu
- Jačina polja: 10 V/m
- Opterećenje udarnom strujom: Opterećenje udarnom strujom
- Maksimalna potrošnja struje: ≤ 48 mA (pri 24 V DC, pri 25 °C)
- Zaštita od kratkotrajnog prenapona: da
- Materijal (kućište): PA 6.6-FR
- Značajke: Značajke
- Neizravno pražnjenje: ± 6 kV
- Korisna vrsta montažne šine: Montažna šina: 35 mm
- Napon napajanja: 24 V DC
- Minimalna snaga prijenosa: 0 dBm
- Maksimalna snaga odašiljanja: ≤ 18 dBm (podesivo putem softvera)
- Minimalna osjetljivost prijemnika: -106 dBm (16 kbit/s); -96 dBm (125 kbit/s); -93 dBm (250 kbit/s)
- Bežično: Bežično
- Granice sustava: Granice sustava
- Broj podržanih sudionika: ≤ 250 (adresiranje putem PSI-CONF softvera)
- Serijski: RS-485: Serijski: RS-485
- Brzina prijenosa podataka: 16 kbit/s (podesivo); 125 kbit/s (tvornička postavka, podesivo); 250 kbit/s (podesivo)
- Serijski: Konfiguracijsko sučelje: Serijski: Konfiguracijsko sučelje
- Smjer: dvosmjerni
- Razmak kanala: 1,3 MHz
- Broj grupa kanala: 8
- Broj kanala po grupi: 55
- Odobrenja za radio: Europa, SAD, Kanada, ostale zemlje u e-trgovini
- Frekvencijski pojas: 2,4 GHz
- Bežični standard: Pouzdana bežična mreža
- Odobrenje za radio Australija, RCM: Odobrenje za radio Australija, RCM
- Radio licenca Brazil, ANATEL: Radio licenca Brazil, ANATEL
- Radio licenca Indija, WPC: Radio licenca Indija, WPC
- Radio licenca Meksiko, IFT: Radio licenca Meksiko, IFT
- Odobrenje Južna Koreja, KC: Odobrenje Južna Koreja, KC
- Tip
RAD-EE-2400-RS485
- Vrsta proizvoda
bežični modul
- Pogonski napon (detalji)
24 V/DC
- Proizvođač-br. dijela
1081818
- dim.
(D x Š x V) 114.5 x 17.5 x 116 mm
- Širina
17.5 mm
- Visina
116 mm
- Dužina
114.5 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 bežični modul
Upute za rad i sigurnost
Upute za rad i sigurnost 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 bežični modul
Opis
2,4 GHz radio primopredajnik s RS-485 sučeljem, RSMA (ženski) antenski konektor, mreže od točke do točke, zvjezdaste i mrežne mreže do 250 stanica, domet do 500 m (u izravnoj vidljivosti), upotreba diljem svijeta
