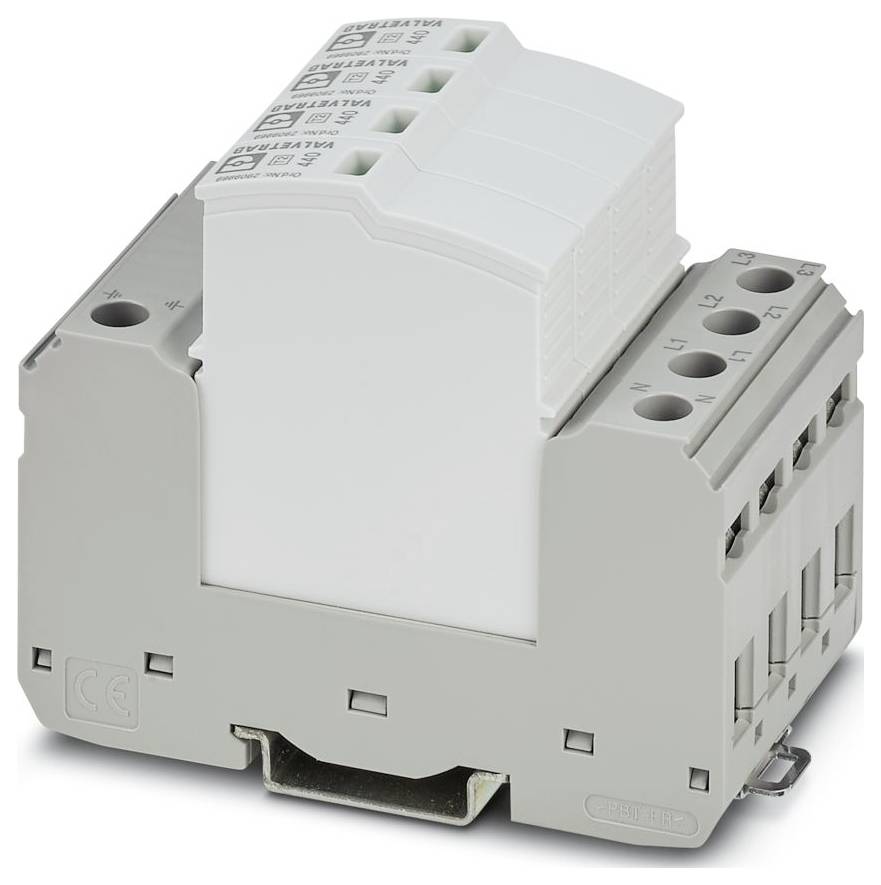

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM odvodnik prenapona 40 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (295,00 € / komad)
295,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: SEC obitelj
- IEC ispitna klasa: II; T2
- Dizajn: Dvodijelni utični modul montažne šine
- Broj polova: 3
- Dojava o grešci zaštite od prenapona: vizualna, kontakt za daljinsku signalizaciju
- Nazivni napon UN: 400/690 V AC (TN-S); 400 V AC (IT)
- Prikaz / Daljinska obavijest: Prikaz / Daljinska obavijest
- Funkcija prebacivanja: Mjenjač
- Vrsta priključka: Utični/vijčani priključak putem COMBICON-a
- Navoj vijka: M2
- Moment zatezanja: 0,25 Nm
- Presjek fleksibilnog vodiča: 0,14 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,14 mm² ... 1,5 mm²
- Presjek vodiča AWG: 28 ... 16
- Širina: 49,2 mm
- Visina: 97,9 mm
- Dubina: 74,5 mm (uključujući montažnu šinu od 7,5 mm)
- Jedinica divizije: 2,7 TE
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6-FR 20% GF; PBT-FR
- Smjer djelovanja: 3L-N/PE
- Maksimalni kontinuirani napon UC: 440 V AC
- Nazivna impulsna struja pražnjenja In (8/20) µs: 20 kA
- Vrijeme odziva tA: ≤ 25 ns
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 80 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m (amsl)
- Standardi/Propisi: EN 61643-11
- Napomena: 2012.
- Vrsta montaže: Montažna šina: 35 mm
- EN Vrsta: T2
- Sustav napajanja IEC: TN-S;IT
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Nazivna frekvencija fN: 50 Hz (60 Hz)
- CTI vrijednost materijala: 600
- Izolacijski materijal: PA6.6-FR 20% GF; PBT-FR
- Grupa materijala: I
- Zaštitni putovi: LN;L-PE;N-PE
- Potrošnja energije računala u stanju pripravnosti: ≤ 720 mVA
- Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
- Ponašanje TOV-a na UT: 581 V AC (5 s / način rada pri otkazivanju); 762 V AC (120 min / način rada pri sigurnom kvaru)
- Dopuštena vlažnost (rad): 5% ... 95%
- Udar (operativni): 30 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (rad): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Oznaka priključka: Kontakt za daljinsku signalizaciju kvara
- Radni napon: 5 V AC ... 250 V AC; 125 V DC (200 mA DC)
- Radna struja: 5 mA AC ... 1 A AC; 1 A DC (30 V DC)
- Duljina skidanja izolacije: 7 mm
- Neispravan kontakt daljinske signalizacije: Neispravan kontakt daljinske signalizacije
- Nazivna struja opterećenja IL: 40 A (Biconnect M4 viličasta kabelska stopica 6 mm²); 63 A (TWIN ferula 2x 10 mm²)
- Otpornost na kratki spoj ISCCR: 25 kA (s osiguračem gG do 315 A); 50 kA (s osiguračem gG do 200 A)
- Razina zaštite Up (LN): ≤ 4 kV
- Razina zaštite Up (L-PE): ≤ 1,9 kV
- Razina zaštite Up (N-PE): ≤ 1,9 kV
- Preostali napon Ures (LN): ≤ 4 kV (na In); ≤ 3,5 kV (na 10 kA); ≤ 3,2 kV (pri 5 kA); ≤ 3,1 kV (na 4 kA); ≤ 2,85 kV (pri 2 kA)
- Preostali napon Ures (L-PE): ≤ 1,9 kV (na In); ≤ 1,65 kV (pri 10 kA); ≤ 1,5 kV (pri 5 kA); ≤ 1,45 kV (na 4 kA); ≤ 1,35 kV (pri 2 kA)
- Preostali napon Ures (N-PE): ≤ 1,9 kV (na In); ≤ 1,65 kV (pri 10 kA); ≤ 1,5 kV (pri 5 kA); ≤ 1,45 kV (na 4 kA); ≤ 1,35 kV (pri 2 kA)
- Maksimalna nazivna vrijednost osigurača za V-prolazno ožičenje: 40 A (gG / Biconnect M4 viličasta kabelska stopica 6 mm²); 63 A (gG / TWIN krajnja žica 2x 10 mm²)
- Maksimalna nazivna vrijednost osigurača za ožičenje odvojnog voda: 315 A (gG)
- Općenito: Općenito
- EN 61643-11: EN 61643-11
- Boja (utikač): svijetlosiva (RAL 7035)
- Boja (osnovni element): siva (RAL 7042)
- Vrsta proizvoda
odvodnik prenapona
- Propuštanje
40 kA
- Izvedba
Dvodijelni modul montažne šine koji se može ugraditi
IP20
- Proizvođač-br. dijela
1076468
- Vrsta
2
- dim.
(Š x V x D) 49.2 x 97.9 x 74.5 mm
- Širina
49.2 mm
- Visina
97.9 mm
- Dubina
74.5 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM odvodnik prenapona 40 kA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM odvodnik prenapona 40 kA 1 St.
Opis
Utični odvodnik prenapona, tipa 2 / klase II, za trofazne mreže napajanja s odvojenim N i PE (5-žilni sustav: L1, L2, L3, N, PE), s kontaktom za daljinsku signalizaciju.
