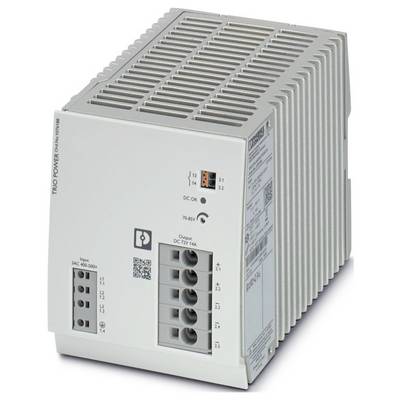

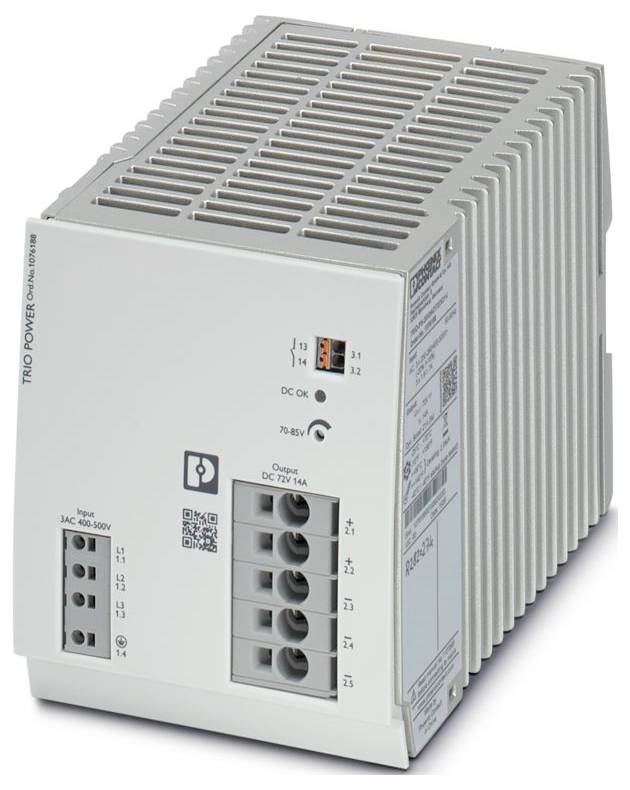

Phoenix Contact 1076188 napajanje 72 V/DC 14 A 1335.1 VA Content 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (435,00 € / komad)
435,00 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: TRIO POWER
- Vrsta priključka: Push-in priključak
- Širina: 110 mm
- Visina: 130 mm
- Dubina: 160 mm
- Boja: zelena
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 70 °C (> Smanjenje nazivne snage od 60 °C: 2,5 %/K)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-6-3
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: Kategorija prenapona
- Stupanj nečistoće: 2
- Vibracije (rad):< 15 Hz, amplituda ±2,5 mm (prema IEC 60068-2-6); 15 Hz ... 150 Hz, 0,7 g, 90 min.
- Duljina skidanja izolacije: 8 mm
- Presjek fleksibilnog vodiča min.: 0,75 mm²
- Maks. presjek fleksibilnog vodiča: 1,5 mm²
- Min. presjek krutog vodiča: 0,75 mm²
- Presjek krutog vodiča maks.: 0,75 mm²
- Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
- Sukladnost/Odobrenja: Sukladnost/Odobrenja
- Frekvencijski raspon: 0,15 MHz ... 80 MHz
- Klasa zaštite: I (u zatvorenom razvodnom ormaru)
- Frekvencija: 50 Hz
- Raspon ulaznog napona: 3x 400 V AC ... 500 V AC
- Raspon ulaznog napona: 3x 400 V AC ... 500 V AC -20% ... +15%
- Ulazna struja: ≤ 30 A (tipično)
- Integral struje ulaska (I2t):< 1.1 A2
- Ograničenje udarne struje: 35 A (nakon 1 ms)
- Vrijeme premošćivanja prekida mreže:> 10 ms (400 V AC);> 20 ms (480 V AC)
- Potrošnja struje: 3 x 1,9 A (400 V AC); 3 x 1,7 A (500 V AC)
- Nazivna potrošnja snage: 1335,1 VA
- Tipično vrijeme uključivanja:< 1 s
- Ulazni osigurač: 6,3 A (unutarnji (zaštita uređaja))
- Odabir odgovarajućeg osigurača za zaštitu ulaza: 10 A ... 16 A (karakteristike B, C, D, K)
- Učinkovitost:> 94,6% (400 V AC);> 94,3% (480 V AC)
- Izlazne karakteristike: U/I s dinamičkom rezervom opterećenja
- Nazivni izlazni napon: 72 V DC ±1 %
- Raspon podešavanja izlaznog napona (USet): 70 V DC ... 85 V istosmjerne struje (> 72 V DC, konstantna snaga ograničena)
- Nazivna izlazna struja (IN): 14 A
- Dinamičko pojačanje (IDyn.Boost): 21 A (5 s)
- Otpornost na kratki spoj: da
- Sigurnost u praznom hodu: da
- Otpornost na povratno napajanje:< 105 V istosmjerne struje
- Zaštita od prenapona na izlazu (OVP): ≤ 105 V DC
- Preostala valovitost: ≤ 300 mVSS
- Vrijeme porasta: ≤ 2 ms (UOUT (10 % ... 90%)
- Mogućnost serijskog spajanja: da
- Maksimalni gubitak snage u praznom hodu:< 7 W (400 V AC)
- Maksimalni gubitak snage pri nazivnom opterećenju:< 58 W (400 V AC)
- Mogućnost paralelnog povezivanja: da
- Zaštita sekundarne strane: elektronička
- Ulaz: 2 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 4 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
- Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
- Signal: 1 kV (razina ozbiljnosti ispitivanja 2 - neuravnotežen)
- Vrste signalizacije: LED; Beznaponski signalni kontakt
- Zadano: zatvoreno
- Digitalni: 30 V AC 30 V DC 100 mA
- Broj faza: 3
- Ulazni/izlazni napon izolacije: 3 kV AC (tipsko ispitivanje); 1,5 kV AC (ispitivanje jedinice)
- MTBF (IEC 61709, SN 29500):> 1.730.000 sati (25 °C);> 1051000 sati (40 °C);> 510.000 sati (60 °C)
- Dimenzija ugradnje: Dimenzija ugradnje
- Upute za montažu: može se slagati: vodoravno 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), okomito 50 mm
- Zaštitni premaz: ne
- Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
- Materijal kućišta: plastika
- Materijal nape: Polikarbonat
- Radna nadmorska visina: ≤ 4000 m (> 2000 m, smanjenje snage: 10%/1000 m)
- Klimatski razred: 3K3 (prema EN 60721)
- Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
- Udar: 11 ms, 15 g, po prostornom smjeru (prema IEC 60068-2-27)
- EN 61010-1: II (≤ 2000 m)
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
- EMC zahtjevi Otpornost na smetnje: EN 61000-6-1; EN 61000-6-2
- Provedene emisije: Provedene emisije
- Interferentno zračenje: Interferentno zračenje
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: 6 kV (razina ozbiljnosti ispitivanja 3)
- Pražnjenje zraka: 8 kV (razina ozbiljnosti ispitivanja 3)
- Napomena: Kriterij A
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Jačina ispitnog polja: 10 V/m (razina ozbiljnosti ispitivanja 3)
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Prenaponski udar: Prenaponski udar
- Provedena interferencija: Provedena interferencija
- Napon: 400 V AC
- Padovi napona: Padovi napona
- Pad napona: 0%
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Kriterij C: Privremeno oštećenje operativnog ponašanja koje se ispravlja samim uređajem ili se može vratiti u prvobitno stanje korištenjem upravljačkih elemenata.
- Temperatura okoline (testirano pri pokretanju): -40 °C
- Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
- Vrsta mreže: Zvjezdasta mreža
- Tipični napon nacionalne mreže: 3x 400 V AC; 3x 480 V AC
- Vrsta napona napajanja: AC
- Frekvencijski raspon izmjenične struje: 50 Hz ... 60 Hz
- Frekvencijski raspon (fN): 50 Hz ... 60 Hz ± 5 Hz
- Zaštitni krug: Zaštita od kratkotrajnog prenapona | Varistor
- Faktor snage (cos phi): 0,77
- Struja curenja prema PE:< 3,5 mA;< 2,5 mA (550 V AC, 60 Hz)
- Smanjenje nazivne snage:> 60 °C ... 70 °C (2,5 %/K)
- Odstupanje od pravila:< 1% (raspodjela statičkog opterećenja 10% ... 90%);< 3% (dinamička promjena opterećenja 10% ... 90%, 10 Hz);< 0,1% (promjena ulaznog napona ±10%)
- Izlazna snaga: 1008 W; 1512 W (5 s)
- Fleksibilna jednovodička/priključna točka s ferulom za kraj žice i plastičnom čahurom, min.: 0,75 mm²
- Fleksibilna jednovodička/priključna točka s ferulom za kraj žice i plastičnom čahurom, maks.: 0,75 mm²
- Fleksibilni jednožilni kabel/priključak s čahurom na kraju žice bez plastične čahure, min.: 0,75 mm²
- Fleksibilna jednožilna/priključna točka s ferulom za kraj žice bez plastične čahure, maks.: 1 mm²
- Minimalni presjek vodiča AWG: 20
- Maksimalni presjek vodiča AWG: 18
- Razmak ugradnje desno/lijevo: 0 mm / 0 mm
- Udaljenost ugradnje gore/dolje: 50 mm / 50 mm
- Standard - Ograničenje harmonijskih struja mreže: EN 61000-3-2
- Standard - Električna sigurnost: IEC 61010-2-201
- Standard - Sigurno odvajanje: DIN VDE 0100-410
- Standard - Sigurnost transformatora: EN 61558-2-16 (samo razmak i puzne staze)
- UL odobrenja: UL/C-UL popis UL 61010-1
- Harmonijske struje: Harmonijske struje
- Treperenje: Treperenje
- Broj razdoblja: 1 razdoblje
- Materijal kućišta: Aluminij (AlMg3)
- Emisija interferencije: Emisija interferencije
- Signal: DC u redu: Signal: DC u redu
- Kontinuirana struja opterećenja: 100 mA
- Izlaz signala: LED indikator statusa: Izlaz signala: LED indikator statusa
- Oznaka signalizacije: DC OK
- Indikator statusa: LED
- SIL prema IEC 61508: 0
- Ulaz/Izlaz: nebalansiran
- Napon radio smetnji prema EN 55011: EN 55011 (EN 55022) Klasa B Područje primjene: Industrijsko i stambeno
- Zračenje radio smetnji prema EN 55011: EN 55011 (EN 55022) Klasa B Područje primjene: Industrija i stambene zgrade
- Struja kratkog spoja:< 23,5 A DC (kontinuirano)
- Signalni relej 13/14: Signalni relej 13/14
- DC OK: UOUT> 0,95 x UN (UN = 72 V istosmjerne struje)
- Vrsta proizvoda
napajanje
- Ulazni napon (min.)
400 V/AC
- Ulazni napon (maks.)
500 V/AC
- Izlazna struja maks.
14 A
- Izlazna struja (maks.) - zaobljena
14 A
1335.1 VA
- Faze
3
- Izlazni napon (nom.)
72 V/DC
- Priključak
Push-in priključak s oprugom
- dim.
(D x Š x V) 160 x 110 x 130 mm
- Radna temperatura (maks.)
70 °C
- Radna temperatura (maks.) (sniženje)
70 °C
- Radna temperatura (min.) (sniženje)
60 °C
- Radna temperatura (min.)
-25 °C
- Proizvođač-br. dijela
1076188
- Sadržaj
1 St.
- Širina
110 mm
- Visina
130 mm
- Dužina
160 mm
IP20
- Tip
TRIO-PS-2G/3AC/72DC/14
- Dubina
160 mm
- Ugradbena visina
130 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562889 Phoenix Contact 1076188 napajanje 72 V/DC 14 A 1335.1 VA Content 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3562889 Phoenix Contact 1076188 napajanje 72 V/DC 14 A 1335.1 VA Content 1 St.
Opis
TRIO POWER primarni preklopni adapter za napajanje, push-in priključak, montaža na DIN šinu, ulaz: 3-fazni, izlaz: 72 V DC / 14 A
