Kupi Phoenix Contact 1066714 DC/DC pretvarač 24 V/DC 2.5 A Content 1 St.

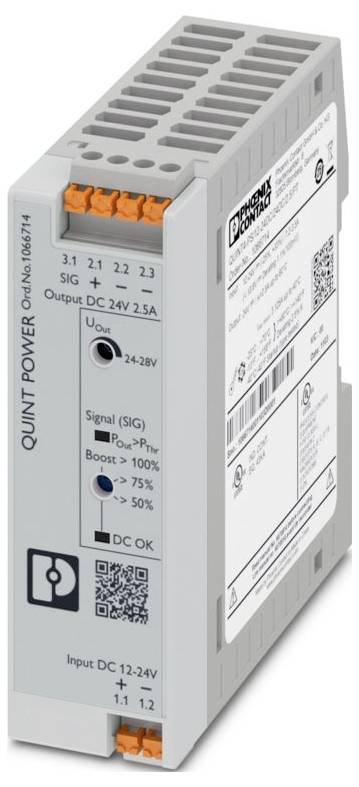

Kompaktan, sivi modul napajanja QUINT POWER s narančastim akcentima, s različitim specifikacijama ulaza/izlaza i indikatorima signala na njegovu naljepnici.

Slika slična

Više informacija

Tehnički list (PDF)

Dostava pon, 19.10.

Broj

kom. - zaliha Njemačka

Ukupno (159,99 € / komad)

159,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: QUINT POWER
Vrsta priključka: Push-in priključak
Širina: 90 mm
Visina: 106 mm
Dubina: 32 mm
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -25 °C ... 70 °C (> Smanjenje nazivne snage od 60 °C: 2,5 %/K)
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Norme/Propisi: EN 61000-4-10
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: Kategorija prenapona
Stupanj nečistoće: 2
Vibracije (rad):< 15 Hz, amplituda ±2,5 mm | 15 Hz... 100 Hz: 2,3 g 90 min. (prema IEC 60068-2-6)
Duljina skidanja izolacije: 10 mm
Frekvencijski raspon: 50 Hz ... 60 Hz
Oznaka: DNV GL
Razred zaštite: II
Frekvencija: 50Hz; 100Hz; 150Hz; 300Hz
Raspon ulaznog napona: 12 V DC ... 24 V DC
Raspon ulaznog napona: 12 V DC ... 24 V istosmjerne struje -25% ... +33% (SELV)
Ulaz širokog područja: da
Maksimalni nazivni napon: 35 V DC (60 s)
Ulazna struja: tipično 8,6 A
Integral struje ulaska (I²t): tip. 0,1 A²s
Ograničenje udarne struje: 8,6 A
Vrijeme premošćivanja nestanka struje: tipično 16 ms (24 V DC)
Potrošnja struje: tip. 7,2 A (12 V DC); tip. 3,5 A (24 V istosmjerne struje)
Vrijeme uključivanja:< 1 s
Ulazni osigurač: 15 A (brzodjelujući, unutarnji)
Odabir odgovarajućeg osigurača za zaštitu ulaza: 10 A ... 16 A (karakteristika B, C, D, K ili slično)
Učinkovitost: tipično 92,1% (24 V DC)
Početna karakteristika: U/I napredno
Nazivni izlazni napon: 24 V DC
Raspon podešavanja izlaznog napona (USet): 24 V DC ... 28 V istosmjerne struje (> 24 V DC, konstantna snaga)
Nazivna izlazna struja (IN): 2,5 A
Statičko pojačanje (IStat.Boost): 3,125 A (≤ 40 °C)
Dinamičko pojačanje (IDyn.Boost): 5 A (≤ 60 °C (4,9 s))
Otpornost na kratki spoj: da
Sigurnost u praznom hodu: da
Izlazna snaga (PN): 60 W
Izlazna snaga (PStat.) Pojačanje): 75 W
Izlazna snaga (PDyn. Pojačanje): 120 W
Mogućnost povratnog napajanja: ≤ 35 V DC
Zaštita od prenapona na izlazu (OVP): ≤ 32 V DC
Preostalo valovitost:< 20 mVSS
Odstupanje statičkog pravila:< 1% (raspodjela statičkog opterećenja 10% ... 90%)
Dinamičko odstupanje od pravila:< 1% (raspodjela statičkog opterećenja 10% ... 90%)
Odstupanje regulacije Promjena ulaznog napona:< 1% (raspodjela statičkog opterećenja 10% ... 90%)
Vrijeme uspona:< 1 s (UOUT (10 % ... 90%)
Mogućnost serijskog spajanja: da
Maksimalni gubitak snage u praznom hodu:< 1,3 W
Maksimalni gubitak snage pri nazivnom opterećenju:< 8 W
Mogućnost paralelnog spajanja: da, za redundanciju i povećane performanse
Zaštita sekundarne strane: elektronička
Ulaz: 1 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
Pozicija: 3.x
Priključak vodiča: Priključak vodiča
kruto: 0,2 mm² ... 2,5 mm²
Fleksibilno: 0,2 mm² ... 2,5 mm²
Fleksibilna žica s ferulom, bez plastične čahure: 0,25 mm² ... 2,5 mm²
Fleksibilna s žičanom završnom ferulom i plastičnom čahurom: 0,25 mm² ... 2,5 mm²
kruti (AWG): 24 ... 14
Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
Signal: 1 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
LED signalizacija: LED signalizacija
Prag signala:> PThr (LED svijetli žuto, izlazna snaga)> PThr, ovisno o položaju okretnog prekidača);> 0,9 x USet (LED svijetli zeleno);< 0,9 x USet (LED treperi zeleno)
Zadano: 24 V DC; 22 mA; 24 V DC za UOut> 0,9 x USet
Digitalni: 0 V DC; 24 V DC; 22 mA
Broj faza: 1,00
Ulazni/izlazni napon izolacije: 2,6 kV DC (tipsko ispitivanje); 1,2 kV DC (ispitivanje jedinice)
Frekvencija prebacivanja: 130,00 kHz ... 130,00 kHz (pomoćni pretvarački stupanj); 70,00 kHz ... 250,00 kHz (glavni stupanj pretvarača)
MTBF (IEC 61709, SN 29500):> 1999348 sati (25 °C);> 1120490 sati (40 °C);> 471066 sati (60 °C)
Očekivani vijek trajanja (elektrolitički kondenzatori): Očekivani vijek trajanja (elektrolitički kondenzatori)
Struja: 2,5 A
Temperatura: 30 °C
Vrijeme: 50 ms
Dodatni tekst: Razina ozbiljnosti testa 2
Dimenzije artikla: Dimenzije artikla
Dimenzije artikla za alternativnu montažu: Dimenzije artikla za alternativnu montažu
Dimenzija ugradnje: Dimenzija ugradnje
Udaljenost ugradnje desno/lijevo (aktivno): 15 mm / 15 mm (POut ≥50%)
Udaljenost ugradnje desno/lijevo (pasivno): 5 mm / 5 mm (POut ≥50%)
Udaljenost ugradnje gore/dolje (aktivno): 30 mm / 30 mm (POut ≥50%)
Montažni razmak gore/dolje (pasivno): 30 mm / 30 mm (POut ≥50%)
Upute za montažu: može se slagati: PN ≥50%, vodoravno 5 mm, pored aktivnih komponenti 15 mm, okomito 50 mm
Mogućnost povezivanja: PM< 50%, vodoravno 0 mm, okomito gore 40 mm, okomito dolje 20 mm
Zaštitni premaz: ne
Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
Materijal kućišta: plastika
Radna nadmorska visina: ≤ 5000 m (> 2000 m, imajte na umu smanjenje nazivne snage)
Klimatski razred: 3K3 (prema EN 60721)
Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
Udar: 18 ms, 30 g, po prostornom smjeru (prema IEC 60068-2-27)
Privremeni kod: T4 (-25 ... +70 °C |> 60 °C, Smanjenje nazivne snage: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
Standardna oznaka: Varijacija mreže/podnapon
Sigurnosna mjerna, upravljačka, regulacijska i laboratorijska oprema: Sigurnosna mjerna, upravljačka, regulacijska i laboratorijska oprema
Zaštitni iznimno niski napon: Zaštitni iznimno niski napon
Padovi napona mreže: Padovi napona mreže
UL: UL
CSA: CSA
SIQ: SIQ
Brodogradnja: Brodogradnja
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
EMC zahtjevi za elektromagnetske smetnje: EN 61000-6-3; EN 61000-6-4
EMC zahtjevi Otpornost na smetnje: EN 61000-6-1; EN 61000-6-2
Zahtjevi za elektromagnetsku kompatibilnost za elektrane: EN 61850-3; EN 61000-6-5
Provedene emisije: Provedene emisije
Interferentno zračenje: Interferentno zračenje
DNV GL provedene emisije: DNV GL provedene emisije
DNV: Klasa B
Emisija smetnji DNV GL: Emisija smetnji DNV GL
Statičko pražnjenje: Statičko pražnjenje
Kontaktno pražnjenje: 6 kV (razina ozbiljnosti ispitivanja 4)
Pražnjenje zraka: 8 kV (razina ozbiljnosti ispitivanja 3)
Napomena: Kriterij B
Elektromagnetsko RF polje: Elektromagnetsko RF polje
Jačina ispitnog polja: 1000 A/m
Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
Prenaponski udar: Prenaponski udar
Provedena interferencija: Provedena interferencija
Ulaz/Izlaz/Signal: nebalansiran
Napon: 1 kV
Magnetsko polje s frekvencijom povezanom s energijom: Magnetsko polje s frekvencijom povezanom s energijom
Padovi napona: Padovi napona
Pad napona: 0%
Pulsirajuće magnetsko polje: Pulsirajuće magnetsko polje
Asimetrične vodljive smetnje: Asimetrične vodljive smetnje
Razina ispitivanja 1: 100 kHz
Razina ispitivanja 2: 1 MHz
Razina ispitivanja 3: 1,5 kHz 15 kHz (razina ispitivanja 3)
Razina ispitivanja 4: 15 kHz 150 kHz (razina ispitivanja 3)
Razina ispitivanja 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (razina ispitivanja 3)
Razina ispitivanja 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (razina ispitivanja 3)
AC komponenta istosmjernog napona: AC komponenta istosmjernog napona
Tečaj: 10% (UN)
Prigušeni oscilirajući val: Prigušeni oscilirajući val
Ulaz, izlaz (razina ispitivanja 1): 1 MHz (razina ozbiljnosti ispitivanja 2 - simetrično)
Ulaz, izlaz (razina ispitivanja 2): 1 MHz (razina ozbiljnosti ispitivanja 2 - nebalansirano)
Signali (razina ispitivanja 1): 1 MHz (razina ozbiljnosti ispitivanja 2 - simetrično)
Signali (razina ispitivanja 2): 1 MHz (razina ozbiljnosti ispitivanja 2 - neuravnoteženi)
Prigušeno oscilirajuće magnetsko polje: Prigušeno oscilirajuće magnetsko polje
Kriteriji: Kriteriji
Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
Kriterij C: Privremeno oštećenje operativnog ponašanja koje se ispravlja samim uređajem ili se može vratiti u prvobitno stanje korištenjem upravljačkih elemenata.
Temperatura okoline (testirano pri pokretanju): -40 °C
Smanjenje nazivne snage:> 60 °C (2,5 %/K od POut nom.)
Broj razdoblja: 0,5 / 1 / 5 / 50 razdoblja
Udaljenost ugradnje desno/lijevo (aktivno, pasivno): 0 mm / 0 mm (POut ≤50%)
Udaljenost ugradnje gore/dolje (aktivno, pasivno): 30 mm / 30 mm (POut ≤50%)
Materijal kućišta: Polikarbonat (PC), UL 94 V0
Konfigurabilni izlaz signala: Konfigurabilni izlaz signala

Vrsta proizvoda: DC/DC pretvarač

Tip: QUINT4-PS/12-24DC/24DC/2.5/PT

Ulazni napon (min.): 12 V/DC

Ulazni napon (maks.): 24 V/DC

Izlazni napon: 24 V/DC

Izlazna struja maks.: 2.5 A

Izlazna struja (maks.) - zaobljena: 2.5 A

Priključak: Push-in priključak s oprugom

Radna temperatura (min.): -25 °C

Radna temperatura (maks.): 70 °C

dim.: (D x Š x V) 90 x 32 x 106 mm

Visina: 106 mm

Dužina: 90 mm

Širina: 32 mm

Sadržaj: 1 St.

Dubina: 90 mm

: IP20

Ugradbena visina: 106 mm

UKCA: da
