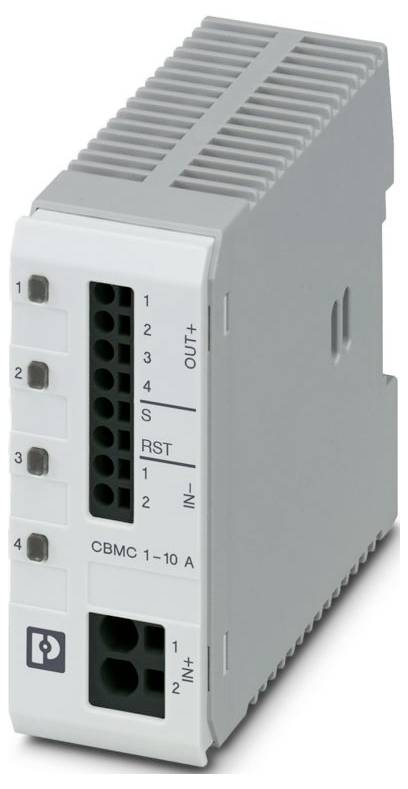

Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R elektronska zaštitna sklopka 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
elektronska zaštitna sklopka
Izvedba
Modul montažne šine, jednodijelni
Priključak
Push-in priključak s oprugom
Vrsta zaštite
IP20
Dužina
98 mm
Tehnički list (PDF)
107 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
154,99 €
3
2% = 3,78 €
151,21 €
5
3% = 5,29 €
149,70 €
10
4% = 6,29 €
148,70 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (154,99 € / komad)
154,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: CBMC
- Dizajn: Jednodijelni modul montažne šine
- Broj polova: 1
- Vrsta priključka: Push-in priključak
- Presjek krutog vodiča: 0,2 mm² ... 10 mm²
- Presjek vodiča AWG: 24 ... 8
- Širina: 36 mm
- Visina: 90 mm
- Dubina: 98 mm (uključujući montažnu šinu od 7,5 mm)
- Boja: svijetlosiva (RAL 7035)
- Klasa zapaljivosti prema UL 94: V-0
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 70 °C
- Nadmorska visina: ≤ 3000 m do 52 °C (amsl); ≤ 4000 m do 46 °C (amsl)
- Standardi/Propisi: EN 50178
- Napomena: Opremanje visokonaponskih sustava elektroničkom opremom
- Vrsta montaže: Montažna šina: 35 mm
- Izolacijska svojstva: Izolacijska svojstva
- Stupanj nečistoće: 2
- Udar (radni): 30 g (IEC 60068-2-27, Test Ea)
- Vibracije (rad): 10 Hz ... 57,6 Hz (amplituda ±0,35 mm | prema IEC 60068-2-6, ispitivanje Fc); 57,6 Hz ... 150 Hz (ubrzanje 5g | prema IEC 60068-2-6, ispitivanje Fc)
- Radni napon: 18 V DC ... Napajanje 30 V / DC.
- Duljina skidanja izolacije: 15 mm
- Općenito: Općenito
- Nazivni napon: maks. 35 V DC (strujni krug opterećenja)
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 4 mm²
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 6 mm²
- Označavanje: ISA S71.04.2013 G3 Grupa oštre sigurnosti A
- Materijal: PC;PA 6.6;PA 6.3T;POM
- Sigurnost: elektronička
- Gubitak snage: tipično 0,6 W (u mirovanju);< 9 W (pri nominalnom radu)
- Nazivni napon: 24 V istosmjerne struje
- Razred zaštite: III
- Izlazni napon: 24 V DC
- Raspon ulaznog napona: 7 V DC ... 30 V DC (resetiranje silaznim rubom)
- Potrošnja struje: tipično 0,4 mA (pri 24 V DC)
- Učinkovitost:> 99%
- Mogućnost povratnog napajanja: maks. 35 V DC
- MTBF (IEC 61709, SN 29500): 8403361 h (na 25 °C s 21% opterećenja); 3067484 h (na 40 °C s 34,25% opterećenja); 534188 h (na 35 °C sa 100% opterećenja)
- Napetost:< 5 V DC (nisko stanje);> 8 V DC (visoko stanje)
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Broj kanala: 4
- Kašnjenje uključivanja: 0,1 s (po izlaznom kanalu)
- UL odobrenje: UL odobrenje
- Izlazna struja: maks. 0,04 A (otporno na kratki spoj)
- Izvedba kontakta: bez galvanske izolacije
- Nazivni impulsni napon: 0,5 kV
- Strujni krug opterećenja: Strujni krug opterećenja
- Vrsta okidača: E (elektronički)
- Potrebna rezerva: Potrebna samo ako je Imax napajanja> Prekidna sposobnost kratkog spoja Integrirani element sigurnosti od kvara.
- Struja mirovanja I0: tip. 25 mA
- Smanjenje temperature: 24 A DC (na 60 °C); 28 A DC (na 54 °C); 32 A DC (na 47 °C); 36 A DC (na 41 °C); 40 A DC (na 35 °C)
- Sigurnosni element: 15 A DC (po izlaznom kanalu)
- Vrijeme isključivanja: ≤ 10 ms (u slučaju kratkog spoja)> 2,0 x IN); 1 s (1,2 ... 2,0 x U)
- Isključivanje zbog podnapona: ≤ 17,8 V DC (aktivno); ≥ 18,8 V DC (neaktivno)
- Maks. kapacitivno opterećenje: 45000 µF (ovisno o postavci struje i dostupnoj struji kratkog spoja)
- Resetiraj: Resetiraj
- Duljina impulsa: ≥ 50 ms (visoka); ≥ 50 ms (niska)
- Izlaz statusa: Izlaz statusa
- Ispitivanje vlažnosti: 96 h, 95% relativne vlažnosti, 40°C
- Nazivna struja IN: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (podesivo po izlaznom kanalu)
- Prekidna moć kratkog spoja: 300 A
- Nazivna struja (unaprijed postavljena): 4 A
- Tolerancija mjerenja I: ± 15 %
- Isključivanje zbog prenapona: ≥ 30,5 V DC (aktivno); ≤ 29,5 V DC (neaktivno)
- LED dioda kanala isključena: isključeno (kanal isključen)
- Žuta LED lampica kanala: svijetli (kanal uključen, iskorištenost kanala)> 80%; treperi (aktivan način programiranja)
- Zelena LED lampica kanala: svijetli (kanal uključen)
- Crvena LED dioda kanala: svijetli (kanal isključen, aktivan prenapon ili podnapon); svijetli privremeno (kanal isključen, faza hlađenja 5 s, isključenje zbog preopterećenja ili kratkog spoja); treperi (kanal isključen, spreman za ponovno uključivanje, isključenje zbog preopterećenja ili kratkog spoja); treperi dva puta (kanal isključen, prekoračeno je ograničenje ukupne struje uređaja od 40 A)
- Vrijeme inicijalizacije modula: 1,6 s
- Vrijeme čekanja nakon isključenja kanala: 5 s (u slučaju preopterećenja / kratkog spoja)
- Glavni strujni krug IN+: Glavni strujni krug IN+
- Glavni strujni krug ULAZ-: Glavni strujni krug ULAZ-
- Glavni strujni krug IZLAZ+: Glavni strujni krug IZLAZ+
- Vrsta proizvoda
elektronska zaštitna sklopka
- Izvedba
Modul montažne šine, jednodijelni
- Priključak
Push-in priključak s oprugom
IP20
- Dužina
98 mm
- Širina
36 mm
- Visina
90 mm
- Pogodno za (detalji)
montažna šina od 35 mm
- Sadržaj
1 St.
- Tip
CBMC E4 24DC/1-10A S-R
- dim.
(D x Š x V) 98 x 36 x 90 mm
- Dubina
98 mm
- Radni napon
30 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R elektronska zaštitna sklopka 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R elektronska zaštitna sklopka 1 St.
Opis
Višekanalni elektronički prekidač za zaštitu četiri opterećenja na 24 V DC od preopterećenja i kratkog spoja. S izlazom statusa, ulazom za resetiranje i elektroničkim zaključavanjem postavljenih nazivnih struja. Za montažu na DIN montažne šine.
