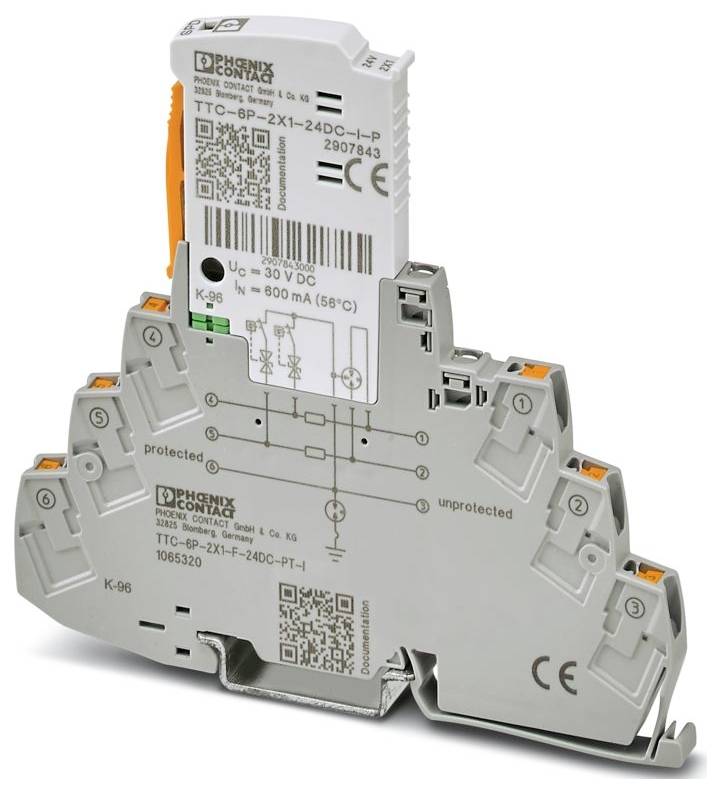

Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I uređaj za zaštitu od prenapona 5 kA Piece 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
89 kom. - zaliha Njemačka
Broj
Ukupno (124,99 € / komad)
124,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: TERMITRAB complete
- IEC ispitna klasa: C1; C2; C3; D1
- Dizajn: Dvodijelni utični modul montažne šine
- Poruka o grešci zaštite od prenapona: vizualna
- Nazivni napon UN: 24 V DC
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 4 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 6,2 mm + 0,1 mm
- Visina: 105,8 mm
- Dubina: 100 mm (uključujući montažnu šinu od 7,5 mm)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PBT
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Ne
- Smjer djelovanja: Vod-vod i Vod-Signalno uzemljenje/zaštita i opcionalno Signalno uzemljenje/zaštita-uzemljenje
- Maksimalni kontinuirani napon UC: 30 V DC; 21 V AC
- Nazivna struja: 600 mA (56 °C)
- Radna struja IC na UC: ≤ 5 µA
- Struja zaštitnog vodiča IPE: ≤ 1 µA
- Ukupna struja pražnjenja ITotal (8/20) µs: 10 kA
- Razina zaštite Up (vodič-uzemljenje): ≤ 750 V (C1 - 1 kV / 500 A); ≤ 800 V (C2 - 10 kV / 5 kA); ≤ 1,1 kV (C3 - 25 A); ≤ 1,15 kV (C3 - 100 A)
- Otpor po putu: 1,65 Ω ±20%
- Maksimalna potrebna vrijednost osigurača: 630 mA (FF)
- Sposobnost podnošenja udarne struje (vodič-zemlja): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 4000 m (amsl)
- Standardi/Propisi: EN 61643-21
- Napomena: 2001 + A1:2009 + A2:2013
- Vrsta montaže: Montažna šina: TH 35 - 7,5 mm
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Izolacijski materijal: PBT
- Dopuštena vlažnost (rad): 5% ... 95%
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-uzemljenje): 5 kA
- Impulsna struja pražnjenja Iimp (10/350) µs (žica-uzemljenje): 0,5 kA
- Vrijeme odziva tA (žica-uzemljenje): ≤ 100 ns
- Dodatni tehnički podaci: Dodatni tehnički podaci
- Boja (utikač): svijetlosiva (RAL 7035)
- Boja (osnovni element): siva (RAL 7042)
- Razina zaštite Up statička (vodič-uzemljenje): ≤ 750 V (C1 - 1 kV / 500 A); ≤ 800 V (C2 - 10 kV / 5 kA)
- Umetnuti gubitak aE, asimetrično: tip. 0,3 dB (≤ 270 kHz / 150 Ω)
- Vrijeme resetiranja impulsa (žica-uzemljenje): ≤ 30 ms
- Maks. ukupna struja pražnjenja I total max (8/20) µs: 20 kA (1x)
- EN 61643-21: EN 61643-21
- Vrsta proizvoda
uređaj za zaštitu od prenapona
- Propuštanje
5 kA
- Izvedba
Dvodijelni modul montažne šine koji se može ugraditi
IP20
- Proizvođač-br. dijela
1065320
- dim.
(Š x V x D) 6.2 x 105.8 x 100 mm
- Širina
6.2 mm
- Visina
105.8 mm
- Dubina
100 mm
- Sadržaj
1 St.
- Vrsta ambalaže
Piece
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I uređaj za zaštitu od prenapona 5 kA Piece 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I uređaj za zaštitu od prenapona 5 kA Piece 1 St.
Opis
Uređaj za zaštitu od prenapona koji se sastoji od zaštitnog utikača i podnožja, s integriranim indikatorom statusa za dvije signalne žice sa zajedničkim referentnim potencijalom, npr. digitalni ulaz/izlaz. Neizravno uzemljenje putem plinskih odvodnih cijevi. Pogodno za upotrebu u okruženjima vezanim uz sigurnost do SIL 3.
