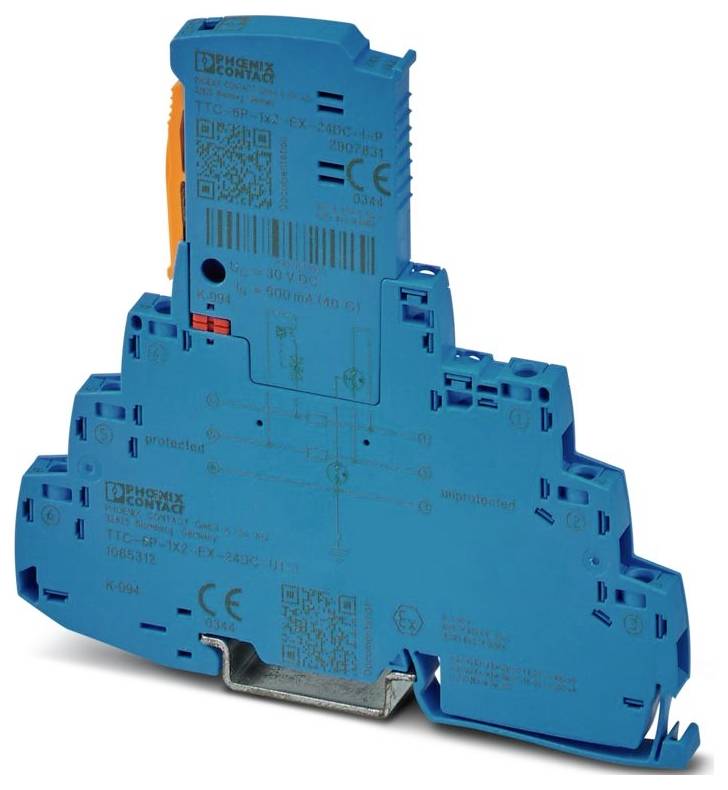

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I uređaj za zaštitu od prenapona 5 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
282 kom. - zaliha Njemačka
Broj
Ukupno (129,99 € / komad)
129,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: TERMITRAB complete
- IEC ispitna klasa: C1; C2; C3; D1
- Dizajn: Dvodijelni utični modul montažne šine
- Poruka o grešci zaštite od prenapona: vizualna
- Nazivni napon UN: 24 V DC
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 4 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 6,2 mm + 0,1 mm
- Visina: 105,8 mm
- Dubina: 100 mm (uključujući montažnu šinu od 7,5 mm)
- Boja: plava (RAL 5015); svijetlosiva (RAL 7035)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PBT
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Ne
- Smjer djelovanja: Vod-vod i Vod-Signalno uzemljenje/zaštita i opcionalno Signalno uzemljenje/zaštita-uzemljenje
- Maksimalni kontinuirani napon UC: 30 V DC
- Nazivna struja: 600 mA (40 °C)
- Radna struja IC na UC: ≤ 5 µA
- Struja zaštitnog vodiča IPE: ≤ 1 µA
- Ukupna struja pražnjenja ITotal (8/20) µs: 10 kA
- Razina zaštite Up (vodič-vodič): ≤ 55 V (C1 - 1 kV / 500 A); ≤ 65 V (C2 - 10 kV / 5 kA); ≤ 55 V (C3 - 100 A)
- Razina zaštite Up (vodič-zemlja): ≤ 900 V (C1 - 1 kV / 500 A); ≤ 1,05 kV (C2 - 10 kV / 5 kA); ≤ 1,4 kV (C3 - 100 A)
- Kapacitet (vodič-vodič): tip. 2 nF
- Otpor po putu: 1,65 Ω ±20%
- Maksimalna potrebna vrijednost osigurača: 630 mA (FF)
- Otpornost na udarnu struju (vodič-zemlja): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m (amsl)
- Standardi/propisi: IEC 61643-21
- Napomena: 2000 + Ispravak 2001 + A1:2008, izmijenjeno + A2:2012
- Vrsta montaže: Montažna šina: TH 35 - 7,5 mm
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Izolacijski materijal: PBT
- Dopuštena vlažnost (rad): 5% ... 95%
- Parovi žica po modulu: 1
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-uzemljenje): 5 kA
- Impulsna struja pražnjenja Iimp (10/350) µs (žica-uzemljenje): 0,5 kA
- Vrijeme odziva tA (žica-uzemljenje): ≤ 100 ns
- Razina zaštite Up statička (vodič-uzemljenje): ≤ 900 V (C1 - 1 kV / 500 A); ≤ 1,05 kV (C2 - 10 kV / 5 kA)
- Vrijeme resetiranja impulsa (žica-uzemljenje): ≤ 30 ms
- EN 61643-21: EN 61643-21
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-vodič): 5 kA
- Pulsna struja pražnjenja Iimp (10/350) µs (žičana jezgra): 0,5 kA
- Razina zaštite Up statička (vodič-vodič): ≤ 50 V (C1 - 1 kV / 500 A); ≤ 65 V (C2 - 10 kV / 5 kA)
- Vrijeme odziva tA (od žice do žice): ≤ 1 ns
- Umetnuti gubitak aE, sim.: tip. 0,3 dB (≤ 250 kHz / 150 Ω)
- Granična frekvencija fg (3 dB), simetrična u sustavu od 150 Ω: tipično 940 kHz
- Otpornost na udarnu struju (vodič-vodič): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
- Vrijeme resetiranja impulsa (od žice do žice): ≤ 700 ms
- Maksimalni unutarnji kapacitet Ci: zanemariv
- Maksimalna unutarnja induktivnost Li: zanemariva
- Maksimalna ulazna struja Ii: 400 mA (T4 / -40 °C ... +50 °C);250 mA (T4 / -40 °C ... +70 °C);350 mA (T6 / -40 °C ... +35 °C);100 mA (T6 / -40 °C ... +70 °C)
- Maksimalni ulazni napon Ui: 30 V DC
- Napon izolacije prema zemlji:> 180 V istosmjerne struje
- Sukladnost/Odobrenja: Sukladnost/Odobrenja
- UL, SAD / Kanada: Klasa I, Div. 2, Grupe A, B, C, D T4A
- Vrsta proizvoda
uređaj za zaštitu od prenapona
- Propuštanje
5 kA
- Izvedba
Dvodijelni modul montažne šine koji se može ugraditi
IP20
- Proizvođač-br. dijela
1065312
- dim.
(Š x V x D) 6.2 x 105.8 x 100 mm
- Širina
6.2 mm
- Visina
105.8 mm
- Dubina
100 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I uređaj za zaštitu od prenapona 5 kA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I uređaj za zaštitu od prenapona 5 kA 1 St.
Opis
Prenaponska zaštita koja se sastoji od zaštitnog utikača i podnožja, s integriranim indikatorom statusa za 2-žilni Ex i signalni krug bez uzemljenja, npr. strujna petlja 0(4)…20 mA, kompatibilna s HART-om. Pogodno za upotrebu u okruženjima vezanim uz sigurnost do SIL 3.
