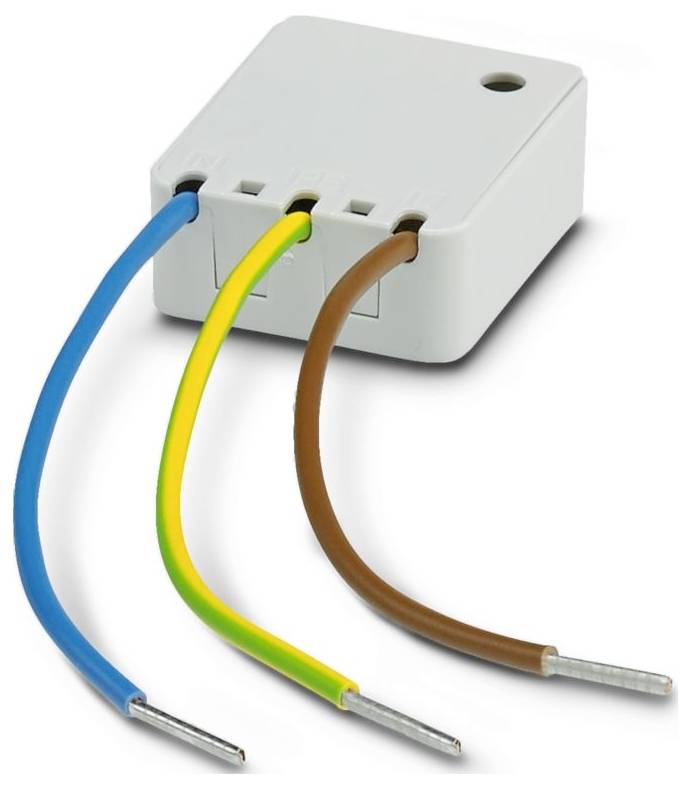

Phoenix Contact 1038841 BLT-T3-230-A uređaj za zaštitu od prenapona Zaštita od prenapona za: utičnica 4 kA Piece 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (46,99 € / komad)
46,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: BLOCKTRAB
- IEC ispitna klasa: III; T3
- Dizajn: Dodatni modul za utičnicu
- Broj polova: 2
- Poruka o grešci zaštite od prenapona: akustična
- Nazivni napon UN: 230 V AC (TN-S); 230 V AC (TT - samo u kombinaciji s RCD-om)
- Vrsta priključka: Pojedinačne žice
- Širina: 12,5 mm
- Visina: 31 mm
- Dubina: 36 mm
- Boja: svijetlosiva (RAL 7035)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6-FR
- Smjer djelovanja: 1L-N i N-PE
- Maksimalni kontinuirani napon UC: 255 V AC
- Struja zaštitnog vodiča IPE: ≤ 5 µA
- Maksimalna potrebna vrijednost osigurača: 16 A (MCB B)
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP20 (kada je instaliran)
- Temperatura okoline (radna): -20 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -20 °C ... 70 °C
- Nadmorska visina: ≤ 2000 m (amsl)
- Standardi/Propisi: EN 61643-11
- Napomena: 2012.
- Vrsta montaže: u kutijama za uređaje i sustavima za upravljanje kabelima izrađenim od izolacijskog materijala
- EN Vrsta: T3
- Sustav napajanja IEC: TN-S;TT
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Nazivna frekvencija fN: 50 Hz (60 Hz)
- CTI vrijednost materijala: 600
- Izolacijski materijal: PA 6.6-FR
- Grupa materijala: I
- Zaštitni putovi: LN;L-PE;N-PE
- Maksimalna struja pražnjenja Imax (8/20) µs: 4 kA
- Razina zaštite Up: ≤ 1,5 kV
- Dopuštena vlažnost (rad): 5% ... 95%
- Sposobnost podnošenja kratkog spoja ISCCR: 1,5 kA AC
- Ponašanje TOV-a na UT (LN): 440 V AC (5 s / način rada); 440 V AC (120 min / način rada)
- Ponašanje TOV-a na UT (N-PE): 1200 V AC (200 ms / siguran način rada s kvarom)
- Vrijeme odziva tA (LN): ≤ 25 ns
- Vrijeme odziva tA (L-PE): ≤ 100 ns
- Vrijeme odziva tA (N-PE): ≤ 100 ns
- EN 61643-11: EN 61643-11
- Ponašanje TOV-a na UT (L-PE): 440 V AC (5 s / način rada s otporom); 440 V AC (120 min / način rada s otporom); 1455 V AC (200 ms / siguran način rada s kvarom)
- Kombinirani udarni napon UOC: 6 kV
- Broj priključaka: Jedan
- Referentni ispitni napon UREF: 255 V AC
- Vrsta proizvoda
uređaj za zaštitu od prenapona
- Zaštita od prenapona za
utičnica
- Propuštanje
4 kA
- Izvedba
Dodatni modul za utičnicu
IP20 (u ugrađenom stanju)
- Proizvođač-br. dijela
1038841
- Vrsta
3
- Boja
višebojna
- dim.
(Š x V x D) 12.5 x 31 x 36 mm
- Širina
12.5 mm
- Visina
31 mm
- Dubina
36 mm
- Sadržaj
1 St.
- Vrsta ambalaže
Piece
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562153 Phoenix Contact 1038841 BLT-T3-230-A uređaj za zaštitu od prenapona Zaštita od prenapona za: utičnica 4 kA Piece 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3562153 Phoenix Contact 1038841 BLT-T3-230-A uređaj za zaštitu od prenapona Zaštita od prenapona za: utičnica 4 kA Piece 1 St.
Opis
Prenaponska zaštita tipa 3 za univerzalnu ugradnju u razvodne kutije, kanale i podne instalacije. Termički nadziran strujni krug, zvučna indikacija kvara.
