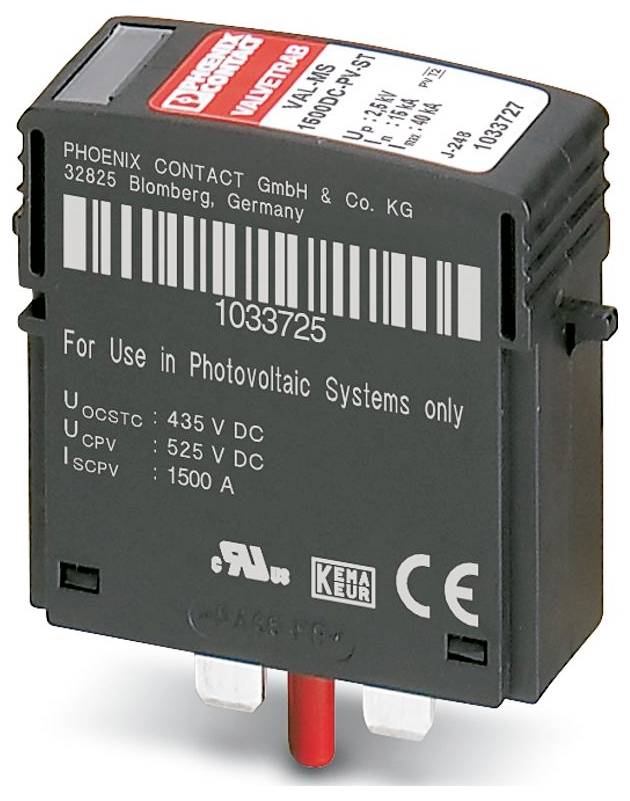

Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST utikač za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (70,00 € / komad)
209,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: VALVETRAB MS
- IEC ispitna klasa: PV II; PV T2
- Dizajn: Utikač
- Poruka o grešci zaštite od prenapona: vizualna
- Vrsta priključka: utični
- Širina: 17,5 mm
- Visina: 52,4 mm
- Dubina: 55,3 mm
- Jedinica podjele: 1 TE
- Boja: crna (RAL 9005)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PA 6.6-FR; PBT-FR
- Smjer djelovanja: (L+)-PE & (L-)-PE & (L+)-(L-)
- Nazivna struja pražnjenja In (8/20) µs: 20 kA (4x (5x In | 120 s) | 30 min))
- Vrijeme odziva tA: ≤ 25 ns
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 3000 m (amsl)
- Standardi/propisi: IEC 61643-31
- Napomena: 2018.
- Vrsta montaže: na osnovni element
- EN Vrsta: T2
- Sustav napajanja IEC: DC
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- CTI vrijednost materijala: 600
- Izolacijski materijal: PA 6.6-FR; PBT-FR
- Grupa materijala: I
- Zaštitni putevi: (DC+) - (DC-);(DC+) - G;(DC-) - G
- Potrošnja energije računala u stanju pripravnosti: ≤ 250 mVA
- Maksimalna struja pražnjenja Imax (8/20) µs: 40 kA
- Razina zaštite Up: ≤ 2,5 kV
- Preostali napon Ures: ≤ 1,9 kV (pri 3 kA); ≤ 2,1 kV (pri 5 kA); ≤ 2,2 kV (pri 10 kA); ≤ 2,5 kV (pri 15 kA); ≤ 2,7 kV (na 20 kA); ≤ 2,9 kV (na 30 kA); ≤ 3 kV (na 40 kA)
- Dopuštena vlažnost (rad): 5% ... 95%
- Udar (operativni): 30 g (polusinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibracije (rad): 5g (5-500 Hz / 2,5 h / XYZ)
- UL specifikacije: UL specifikacije
- Sustav distribucije energije: DC PV
- Vrsta SPD-a: 1CA
- Nazivni napon: 1500 V DC
- Općenito: Općenito
- Dodatni tehnički podaci: Dodatni tehnički podaci
- Sposobnost podnošenja kratkog spoja (SCCR): 50 kA
- Nazivna impulsna struja pražnjenja In: 10 kA
- Maksimalni kontinuirani napon MCOV: 1500 V DC
- Nazivna naponska zaštita VPR: 4 kV
- Mjesto ugradnje: Unutarnji prostor
- Mjesto ugradnje odvajajućeg uređaja: Unutarnje
- Pristupačnost: Pristupačno
- Ponašanje pri kvaru SPD-a: OCFM (Ponašanje pri kvaru isključenja)
- Zaštitni krug istosmjerne strane: Zaštitni krug istosmjerne strane
- Maksimalni kontinuirani napon UCPV: 750 V DC
- Sposobnost podnošenja kratkog spoja ISCPV: 2000 A
- Napon otvorenog kruga UOCSTC: ≤ 625 V DC
- Kontinuirana radna struja ICPV:< 350 µA
- Udaljenost do dijelova pod naponom i uzemljenih dijelova: 8 mm
- Vrsta proizvoda
utikač za prenaponsku zaštitu
- Zaštita od prenapona za
fotovoltaični uređaj
- Propuštanje
40 kA
- Nazivni napon
1500 V/DC
- Izvedba
Utikač
IP20
- Proizvođač-br. dijela
1033727
- Vrsta
2
- dim.
(Š x V x D) 17.5 x 52.4 x 55.3 mm
- Širina
17.5 mm
- Visina
52.4 mm
- Dubina
55.3 mm
- Sadržaj
3 St.
- Vrsta ambalaže
Package
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST utikač za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj
Upute za rad i sigurnost
Upute za rad i sigurnost 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST utikač za prenaponsku zaštitu Zaštita od prenapona za: fotovoltaični uređaj
Opis
Zamjenski konektori u pakiranjima od 3 za kombinacije fotonaponskih odvodnika prenapona iz obitelji proizvoda VAL-MS 1500DC-PV-...
