Name: Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St.
Brand: Pepperl+Fuchs
SKU: 2630206
Availability: BackOrder

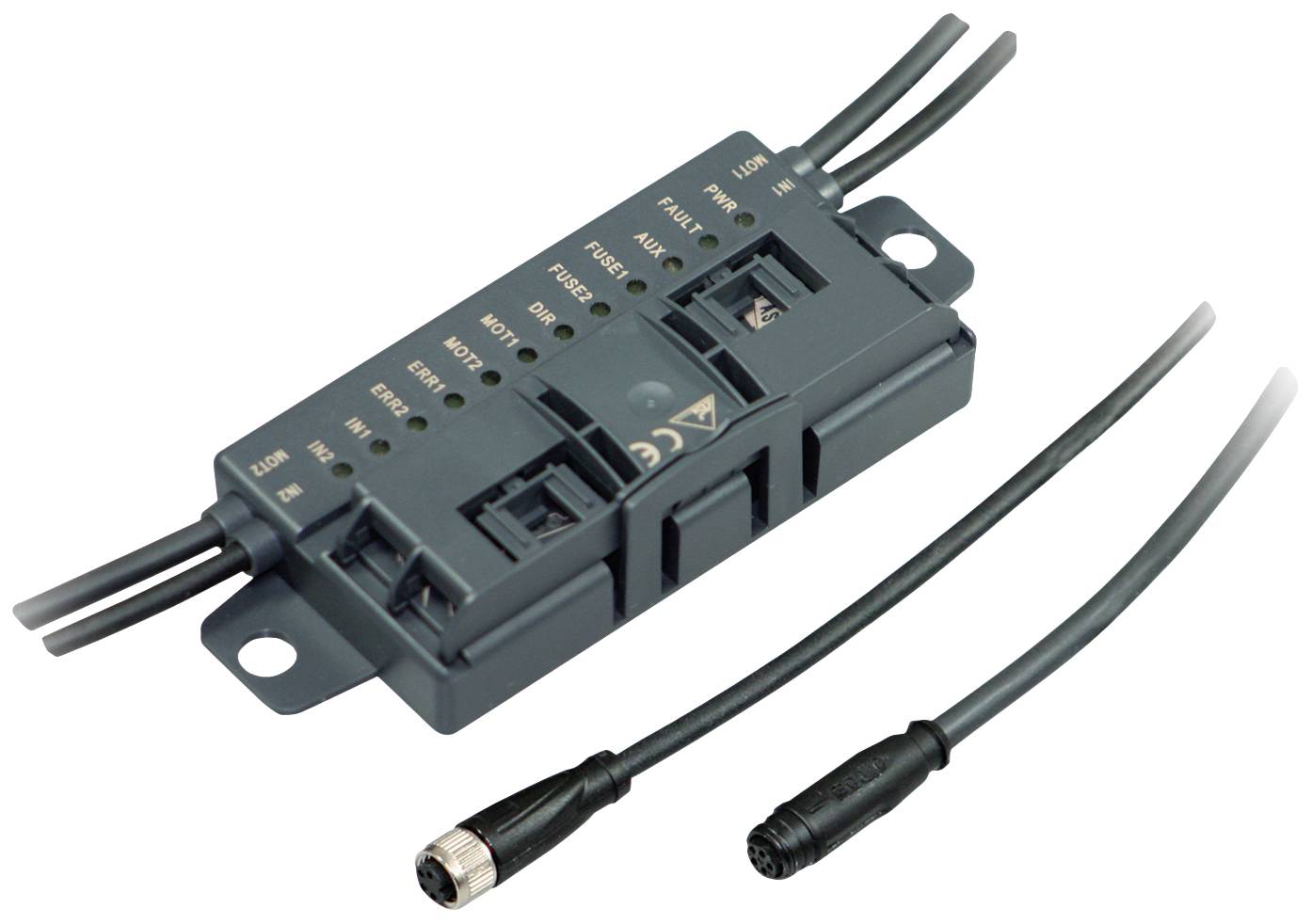

Elektronički upravljač s više priključnih kabela i LED indikatorima za različite funkcije, primjerice 'Napajanje' i 'Kvar'.

Slika slična

Vrsta proizvoda

sensorska/aktivatorska kutija aktivna

Tip

VBA-4E4A-G20-ZEJ/M3L-P10

Prikaz statusa

s led

Vrsta signala

PNP

Vrsta zaštite

IP54

Tehnički list (PDF)

Dostava pon,30.11.

Broj

kom. - zaliha Njemačka

Ukupno (325,00 € / komad)

325,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: sensorska/aktivatorska kutija aktivna

Tip: VBA-4E4A-G20-ZEJ/M3L-P10

Prikaz statusa: s led

Vrsta signala: PNP

: IP54

Maks. temperatura: 70 °C

Min. temperatura: -25 °C

Težina: 310 g

Proizvođač-br. dijela: 70130650

Sadržaj: 1 St.

Posebne značajke: s ograničenjem struje

Strujna opteretivost (ukupna): 170 mA

Bežična funkcija punjenja: ne

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St.

Opis

G20 upravljački modul motora za Itoh Denki PM500XE i PM500XP; Specifikacija AS-sučelja: V3.0; Stupanj zaštite: IP54 prema EN 60529; Stupanj zaštite: EN 60529:2000; Pričvršćivanje: 2 trake za pričvršćivanje s provrtom Ø 8 mm

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Vrsta sudionika: A/B sudionik
Specifikacija AS-sučelja: V3.0
Potrebna specifikacija pristupnika: ≥ V3.0
Profil: S-7.A.7
IO kod: 7
ID kod: A
ID1 kod: 7
ID2 kod: 7
UL broj datoteke: E223772 "Samo za upotrebu u NFPA 79 aplikacijama"
MTBF: 98 a
Kompatibilni motori za rolu: Itoh Denki PM*XP, Itoh Denki PM*XE
Indikatori/Kontrole
LED FAULT: prikaz greške; LED crvena | crveno: komunikacijska pogreška ili adresa je 0 | Trepće crveno: preopterećenje napajanja senzora ili preopterećenje signala brzine ili vanjski pomoćni napon U pomoćni nedostaje
LED PWR: napon AS-sučelja; LED zelena | zeleno: napon OK | Trepće zeleno: adresa 0 ili preopterećenje napajanja senzora ili preopterećenje signala brzine ili vanjski pomoćni napon U pomoćni nedostaje
LED AUX: vanjski pomoćni napon U pomoćni ; Dual LED zelena/crvena | zeleno: napon OK | crveno: napon obrnut
LED IN: stanje sklopke (ulaz); 2 žute LED diode
LED OSIGURAČ: napajanje motora; 2 LED diode zelene
LED DIR: smjer vrtnje motora; LED žuta
LED MOT: motor aktivan; 2 žute LED diode
električni podaci
Pomoćni napon (izlaz): 18 ... 30VDC PELV
Nazivni radni napon: 26,5 ... 31,6 V iz AS-sučelja
Nazivna radna struja: ≤ 25 mA (bez senzora) / maks. 170 mA
Ulaz
Broj/tip: 2 ulaza za 3-žilne senzore (PNP), DC
Napajanje: iz AS-sučelja
Kapacitet struje: 100 mA, otporan na preopterećenje i kratki spoj
Ulazna struja: ≤ 6 mA (unutarnje ograničenje)
Preklopna točka: prema DIN EN 61131-2 | 0 (neprigušen) ≤ 0,5 mA | 1 (prigušen) ≥ 2,0 mA
kašnjenje signala:< 1 ms (ulaz/AS sučelje)
Ulazni filter: 2 ms
Izlaz
Broj/tip: 2 izlaza za DC valjkaste motore (MOT1, MOT2)
Napajanje: iz vanjskog pomoćnog napona U pomoćni
Struja: 3,5 A kontinuirana struja, 5 A (< 2 s), maks. 7,5 A (< 0,3 s) po motoru
Zaštita od preopterećenja: osigurač, I 2 t = 53,7 A 2 s
Signal brzine: 0 ... 10Vdc | Upravljanje preko parametra P1:0
Signal smjera vrtnje: digitalni izlaz PNP | niska: visoka impedancija | visoko; ≥ (U pomoćni - 2,5 V) u praznom hodu
Signal za pokretanje motora: digitalni izlaz PNP | niska: visoka impedancija | visoko; ≥ (U pomoćni - 2,5 V) u praznom hodu
Usklađenost s pravilima
Elektromagnetska kompatibilnost
Direktiva 2014/30/EU: EN 62026-2:2013
Usklađenost sa standardima
Stupanj zaštite: EN 60529:2000
Norma sabirnice polja: EN 62026-2:2013
Ulaz: EN 61131-2:2007
Emisija: EN 61000-6-4:2007
AS sučelje: EN 62026-2:2013
Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
Relativna vlažnost: 85% bez kondenzacije
Klimatski uvjeti: Samo za unutarnju upotrebu
Radna visina: ≤ 2000 m iznad razine mora
Otpornost na udarce: 30 g, 11 ms u 6 prostornih smjerova 3 udarca
Otpornost na vibracije: 0,35 mm / 2g 10... 1000 Hz
Stupanj nečistoće: 2
mehanički podaci
Stupanj zaštite: IP54 prema EN 60529
veza: AS sučelje, AUX: tehnika prodiranja | Ravni kabel žuti/ravni kabel crni | Ulazi/Izlazi: M8 okrugla spojnica prema EN 61076-2-104 | Unosi: LF004-GS1-A (4-polni, kontakti u utičnici, zaključavanje vijcima, A-kodirano) | Priključni konektor: LM004-Gx1-A ili sličan | Izlazi: LF005-GS1-B (5-polni, kontakti u utičnici, zaključavanje vijcima, B-kodirano) | Priključni konektor: LM005-Gx1-B ili sličan
Masa: 310g
Pričvršćivanje: 2 trake za pričvršćivanje s provrtom Ø 8 mm
Dužina kabela: 1 m
Napomena: Ravna vodilica kabela dizajnirana je za 100 ciklusa aktiviranja

Opis

Izvedba

Opći podaci
Vrsta sudionika: A/B sudionik
Specifikacija AS-sučelja: V3.0
Potrebna specifikacija pristupnika: ≥ V3.0
Profil: S-7.A.7
IO kod: 7
ID kod: A
ID1 kod: 7
ID2 kod: 7
UL broj datoteke: E223772 "Samo za upotrebu u NFPA 79 aplikacijama"
MTBF: 98 a
Kompatibilni motori za rolu: Itoh Denki PM*XP, Itoh Denki PM*XE
Indikatori/Kontrole
LED FAULT: prikaz greške; LED crvena | crveno: komunikacijska pogreška ili adresa je 0 | Trepće crveno: preopterećenje napajanja senzora ili preopterećenje signala brzine ili vanjski pomoćni napon U pomoćni nedostaje
LED PWR: napon AS-sučelja; LED zelena | zeleno: napon OK | Trepće zeleno: adresa 0 ili preopterećenje napajanja senzora ili preopterećenje signala brzine ili vanjski pomoćni napon U pomoćni nedostaje
LED AUX: vanjski pomoćni napon U pomoćni ; Dual LED zelena/crvena | zeleno: napon OK | crveno: napon obrnut
LED IN: stanje sklopke (ulaz); 2 žute LED diode
LED OSIGURAČ: napajanje motora; 2 LED diode zelene
LED DIR: smjer vrtnje motora; LED žuta
LED MOT: motor aktivan; 2 žute LED diode
električni podaci
Pomoćni napon (izlaz): 18 ... 30VDC PELV
Nazivni radni napon: 26,5 ... 31,6 V iz AS-sučelja
Nazivna radna struja: ≤ 25 mA (bez senzora) / maks. 170 mA
Ulaz
Broj/tip: 2 ulaza za 3-žilne senzore (PNP), DC
Napajanje: iz AS-sučelja
Kapacitet struje: 100 mA, otporan na preopterećenje i kratki spoj
Ulazna struja: ≤ 6 mA (unutarnje ograničenje)
Preklopna točka: prema DIN EN 61131-2 | 0 (neprigušen) ≤ 0,5 mA | 1 (prigušen) ≥ 2,0 mA
kašnjenje signala:< 1 ms (ulaz/AS sučelje)
Ulazni filter: 2 ms
Izlaz
Broj/tip: 2 izlaza za DC valjkaste motore (MOT1, MOT2)
Napajanje: iz vanjskog pomoćnog napona U pomoćni
Struja: 3,5 A kontinuirana struja, 5 A (< 2 s), maks. 7,5 A (< 0,3 s) po motoru
Zaštita od preopterećenja: osigurač, I 2 t = 53,7 A 2 s
Signal brzine: 0 ... 10Vdc | Upravljanje preko parametra P1:0
Signal smjera vrtnje: digitalni izlaz PNP | niska: visoka impedancija | visoko; ≥ (U pomoćni - 2,5 V) u praznom hodu
Signal za pokretanje motora: digitalni izlaz PNP | niska: visoka impedancija | visoko; ≥ (U pomoćni - 2,5 V) u praznom hodu
Usklađenost s pravilima
Elektromagnetska kompatibilnost
Direktiva 2014/30/EU: EN 62026-2:2013
Usklađenost sa standardima
Stupanj zaštite: EN 60529:2000
Norma sabirnice polja: EN 62026-2:2013
Ulaz: EN 61131-2:2007
Emisija: EN 61000-6-4:2007
AS sučelje: EN 62026-2:2013
Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
Relativna vlažnost: 85% bez kondenzacije
Klimatski uvjeti: Samo za unutarnju upotrebu
Radna visina: ≤ 2000 m iznad razine mora
Otpornost na udarce: 30 g, 11 ms u 6 prostornih smjerova 3 udarca
Otpornost na vibracije: 0,35 mm / 2g 10... 1000 Hz
Stupanj nečistoće: 2
mehanički podaci
Stupanj zaštite: IP54 prema EN 60529
veza: AS sučelje, AUX: tehnika prodiranja | Ravni kabel žuti/ravni kabel crni | Ulazi/Izlazi: M8 okrugla spojnica prema EN 61076-2-104 | Unosi: LF004-GS1-A (4-polni, kontakti u utičnici, zaključavanje vijcima, A-kodirano) | Priključni konektor: LM004-Gx1-A ili sličan | Izlazi: LF005-GS1-B (5-polni, kontakti u utičnici, zaključavanje vijcima, B-kodirano) | Priključni konektor: LM005-Gx1-B ili sličan
Masa: 310g
Pričvršćivanje: 2 trake za pričvršćivanje s provrtom Ø 8 mm
Dužina kabela: 1 m
Napomena: Ravna vodilica kabela dizajnirana je za 100 ciklusa aktiviranja
