Kupi Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St. Piece

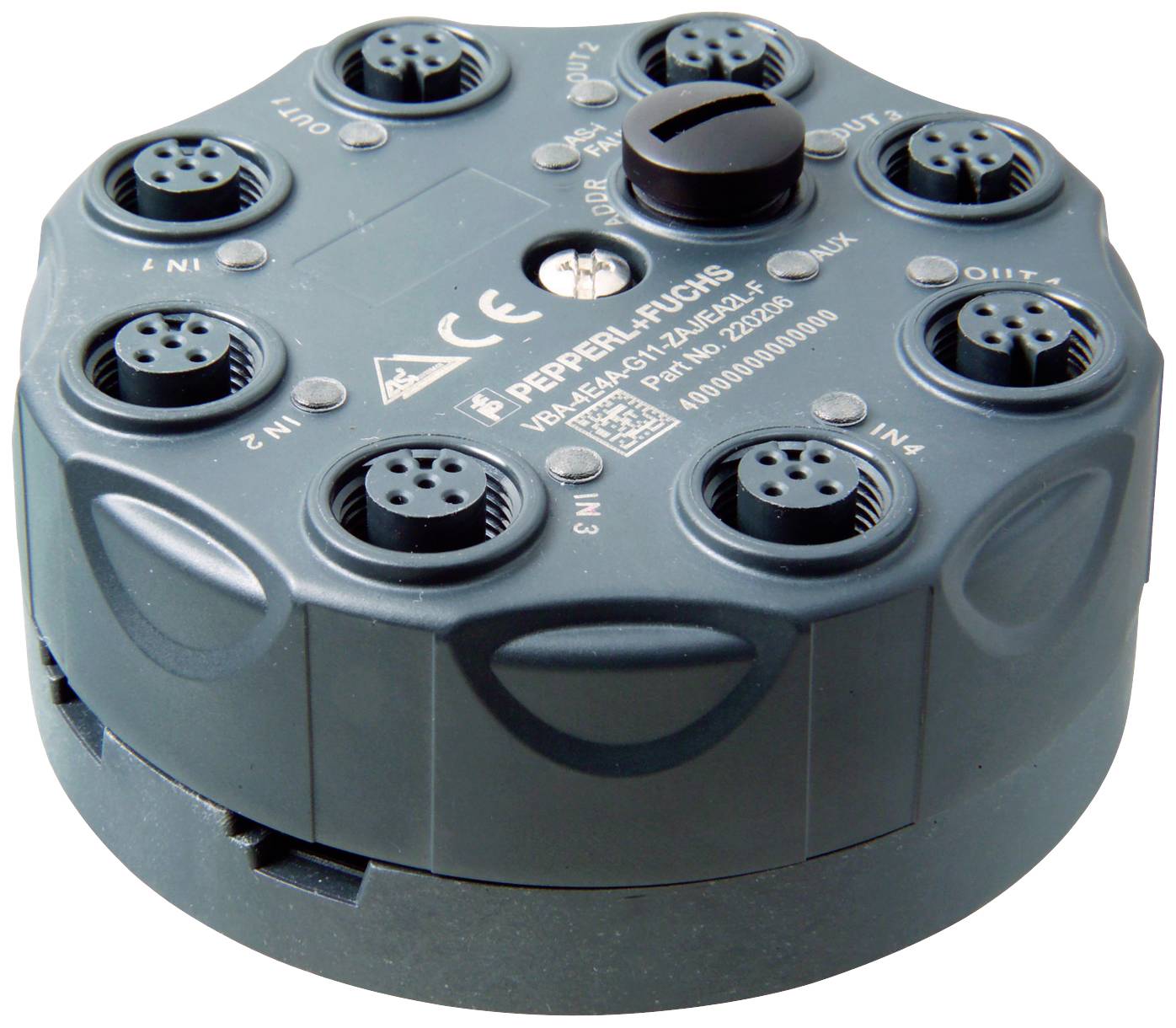

Okrugla, tamnozelena razvodna naprava s nekoliko utičnih priključaka, nazivom marke i CE oznakom na vrhu.

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

sensorska/aktivatorska kutija aktivna

Tip

VAA-4E4A-G11-ZAJ/EA2L-F

Prikaz statusa

s led

Vrsta signala

PNP

Tehnički list (PDF)

Dostava pon, 9.11.

Broj

kom. - zaliha Njemačka

Ukupno (285,00 € / komad)

285,00 €

sa PDV-om

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta ambalaže: Piece

Vrsta proizvoda: sensorska/aktivatorska kutija aktivna

Tip: VAA-4E4A-G11-ZAJ/EA2L-F

Prikaz statusa: s led

Vrsta signala: PNP

Priključak: konektor

: IP68
IP69 k (u ugrađenom stanju)

Opteretivost struje po utoru: 2 A

Ukupna struja (jednostavno napajanje): 6 A

Maks. temperatura: 70 °C

Min. temperatura: -25 °C

Materijal kućišta: PBT PC

Težina: 200 g

Proizvođač-br. dijela: 220205

Sadržaj: 1 St.

Posebne značajke: s prenaponskom zaštitom

Serija: AS-Interface

Strujna opteretivost (ukupna): 240 mA

Strujna opteretivost po I/O signalu: 2 A

Bežična funkcija punjenja: ne

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St. Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St. Piece

Opis

G11 modul 4 ulaza i 4 izlaza, specifikacija AS-sučelja: V3.0, napon: = (UAUX - 0,5 V), napon: 12 ... 31 V, stupanj zaštite: IP68 / IP69K, stupanj zaštite: EN 60529:2000, pričvršćivanje: montažna ploča

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Vrsta pretplatnika: standardni pretplatnik
Specifikacija AS-sučelja: V3.0
Potrebna specifikacija pristupnika: ≥ V2.1
Profil: S-7.F
IO kod: 7
ID kod: F
ID1 kod: F
ID2 kod: E
UL broj datoteke: E223772
Indikatori/Kontrole
LED AS-i/FAULT: prikaz stanja; LED višebojni | zeleno: normalan rad | crveno: komunikacijska greška | treperi žuto/crveno: adresa 0 | Trepćuće zeleno/crveno: preopterećenje napajanja senzora ili preopterećenje izlaza ili prekid linije
LED AUX: vanjski pomoćni napon U pomoćni ; Dual LED zelena/crvena | zeleno: napon OK | crveno: napon obrnut
LED IN: stanje sklopke (ulaz); 4 žute LED diode
LED OUT: stanje prekapčanja (izlaz); 4 LED žuto/crveno | žuto: izlaz aktivan | crveno: izlazno preopterećenje ili prekid linije
električni podaci
Pomoćni napon (izlaz): 20 ... 30VDC PELV
Nazivni radni napon: 18,0 ... 31,6 V iz AS-sučelja
Nazivna radna struja: ≤ 40 mA (bez senzora) / maks. 240 mA
Razred zaštite: III
Zaštita od prenapona: U pomoćni , U e : prenaponska kategorija III, sigurno izolirani izvori napajanja (PELV)
Ulaz
Broj/tip: 4 ulaza za 2 ili 3 žične senzore (PNP), DC | alternativno 2 ulaza za 4-žilne senzore (PNP), DC
Napajanje: iz AS-sučelja
Napetost: 12... 31 V
Nosivost struje: ≤ 200 mA, otpornost na preopterećenje i kratki spoj
Ulazna struja: ≤ 9 mA (unutarnje ograničenje)
Preklopna točka: prema DIN EN 61131-2 (Tip 2)
0 (neprigušen): ≤ 3 mA
1 (prigušen): ≥ 5 mA
kašnjenje signala:< 1 ms (ulaz/AS sučelje)
Izlaz
Broj/tip: 4 elektronička izlaza, PNP, otpornost na preopterećenje i kratki spoj
Napajanje: iz vanjskog pomoćnog napona U pomoćni
Napon: ≥ (U pomoćni - 0,5 V)
Struja: 2A po izlazu | TB ≤ 40 °C: 6 A ukupno | TB ≤ 70 °C: zbroj O1 + O2 max. 2 A, zbroj O3 + O4 max. 2 A
Galvansko odvajanje
Ulaz/izlaz: sigurno odvajanje, nazivni izolacijski napon 40 V DC
Izlaz/AS-sučelje: sigurno odvajanje, nazivni izolacijski napon 40 V DC
Usklađenost s pravilima
Elektromagnetska kompatibilnost
Direktiva 2014/30/EU: EN 62026-2:2013 EN 61000-6-2:2005, EN 61000-6-4:2007
Usklađenost sa standardima
Stupanj zaštite: EN 60529:2000
Norma sabirnice polja: EN 62026-2:2013
Ulaz: EN 61131-2:2007
Emisija: EN 61000-6-4:2007
AS sučelje: EN 62026-2:2013
Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
Relativna vlažnost: 85% bez kondenzacije
Klimatski uvjeti: Samo za unutarnju upotrebu
Radna visina: ≤ 2000 m iznad razine mora
Otpornost na udarce: 30 G , 11 ms u 6 prostornih smjerova 3 udarca | 10 G , 16 ms u 6 prostornih smjerova 1000 udara
Otpornost na vibracije: 0,75 mm 10... 57Hz, 5g 57... 150Hz, 20 ciklusa
Stupanj onečišćenja: 3
mehanički podaci
Stupanj zaštite: IP68 / IP69K
Priključak: AS sučelje/U pomoćni : AS-Interface ravni kabel | Ulazi/izlazi: M12 kružni konektor
Materijal
Kućište: PBT PC
Vijak za pričvršćivanje: nehrđajući čelik 1.4305 / AISI 303 (V2A)
Masa: 200g
Moment pritezanja za vijke kućišta: 1,8 Nm
Moment pritezanja kabelske uvodnice: 0,4 Nm
Pričvršćivanje: montažna ploča
