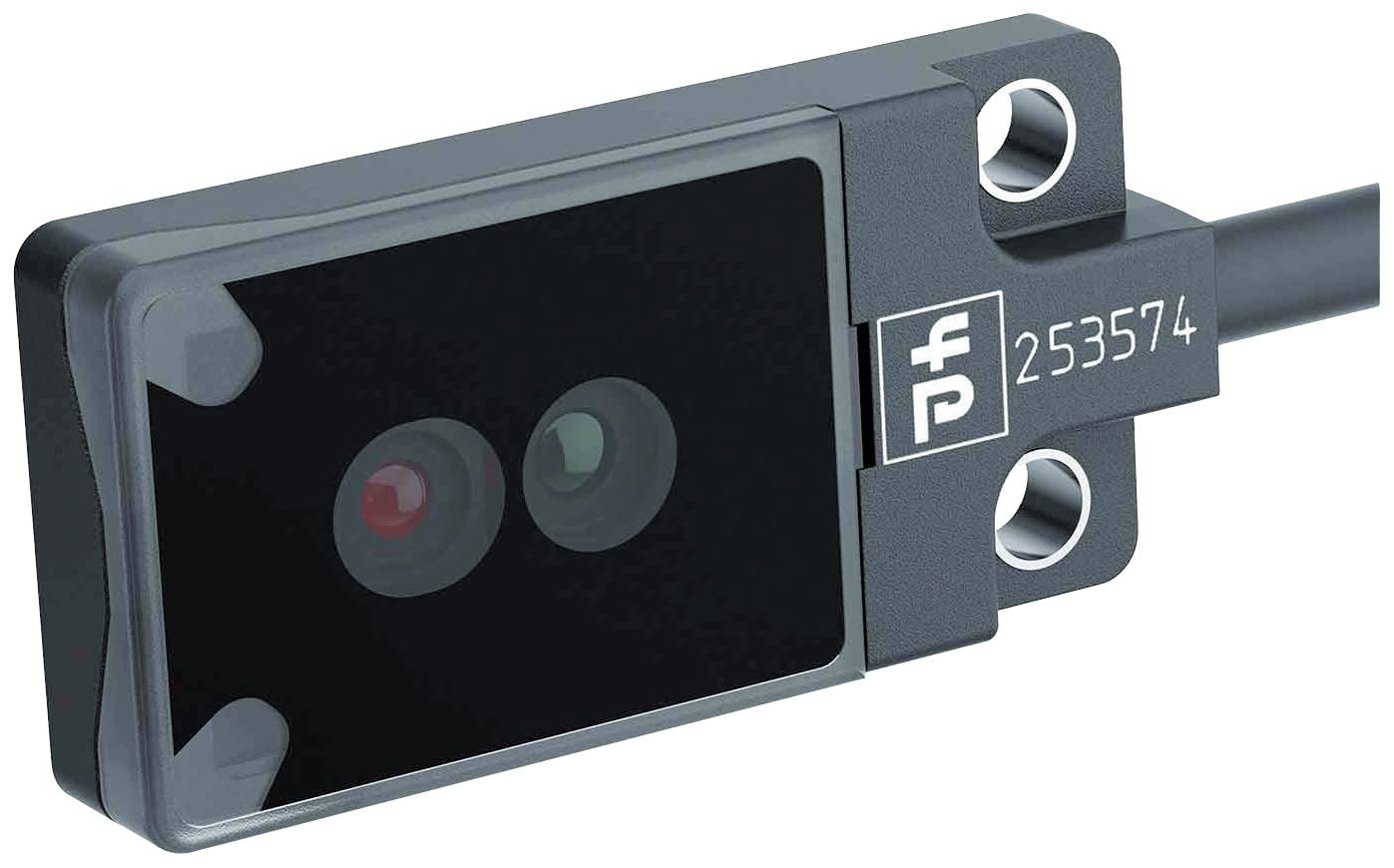

Slika slična
Slika slična
Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE500-R2F-SE0 253559 prebacivanje u tami 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
svjetlosna prepreka za jednokratnu upotrebu
Funkcije
prebacivanje u tami
Pogonski napon maks.
30 V/DC
Priključak
kabel
Tip
OBE500-R2F-SE0
Tehnički list (PDF)
Broj
Ukupno (219,99 € / komad)
219,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
svjetlosna prepreka za jednokratnu upotrebu
- Tip
OBE500-R2F-SE0
- Funkcije
prebacivanje u tami
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
500 µs
- Vrsta kontakta
1 zatvarač
- Izlazi
NPN
- Frekvencija prebacivanja
1 kHz
- Priključak
kabel
- Duljina kabela
2 m
- Tip odašiljača
LED crveni
- Valna duljina
630 nm
700 mm
- Određene značajke
LED zaslon
- Min. temperatura
-20 °C
- Maks. temperatura
60 °C
- Širina
12 mm
- Visina
25.5 mm
- Dubina
4.1 mm
- dim.
(Š x V x D) 12 x 25.5 x 4.1 mm
- Sadržaj
1 St.
- Najmanji objekt za prepoznavanje (promjer)
1.5 mm
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2629118 Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE500-R2F-SE0 253559 prebacivanje u tami 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2629118 Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE500-R2F-SE0 253559 prebacivanje u tami 1 St.
Opis
Radni raspon: 0 ... 500 mm, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, 630 nm, izlaz signala: 1 NPN izlaz, otporan na kratki spoj, zaštićeno od promjene polariteta, otvoreni kolektor, tip sklopke: NO kontakt / tamno preklapanje, veza : fiksni kabel 2 m, radni napon: 10 ... 30 V DC, temperatura okoline: -20 ... 60 °C (-4 ... 140 °F)
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- pojedinačne komponente
- Odašiljač: OBE500-R2F-S
- Prijemnik: OBE500-R2F-E0
- Opći podaci
- Radni raspon: 0 ... 500 mm |
- Granični raspon: 700 mm |
- Emiter svjetla: LED
- Vrsta svjetla: crveno, izmjenično svjetlo, 630 nm
- LED identifikacija rizične skupine: slobodna skupina
- Kutno odstupanje: Oko 2°
- Veličina predmeta: obično od 1,5 mm
- Promjer svjetlosne točke: cca 90 mm na udaljenosti od 500 mm
- Kut otvaranja: oko 5°
- Emisija svjetlosti: frontalna
- Ograničenje vanjske svjetlosti: EN 60947-5-2: 25000 lux
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 806 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Zaslon rada: LED zelena, statički osvijetljena Uključeno, kratki spoj: LED zelena treperi (približno 4 Hz)
- Zaslon funkcija: Prijemnik: LED žuta, svijetli kada je svjetlosni snop nesmetan, treperi kada je funkcionalna rezerva premašena; isključeno kada je snop prekinut
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- struja praznog hoda: 10 mA
- Razred zaštite: III
- Ulaz
- Ispitni ulaz: Ispitivanje sklopne funkcije na 0 V
- Izlaz
- Vrsta preklapanja: sklopiti kontakt / tamno prebacivanje
- Izlaz signala: 1 NPN izlaz, otporan na kratki spoj, zaštita od obrnutog polariteta, otvoreni kolektor
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 50 mA, otporno opterećenje
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: cca 1 kHz
- Vrijeme odziva: 500 µs
- usklađenost
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- UL priznanje: E87056, cULus priznat, izvor napajanja klase 2
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Okolišni uvjeti
- Temperatura okoline: -20 ... 60 °C (-4 ... 140 °F)
- Temperatura skladištenja: -20 ... 70 °C (-4 ... 158 °F)
- mehanički podaci
- Širina kućišta: 12 mm
- Visina kućišta: 25,5 mm
- Dubina kućišta: 4,1 mm
- Zaštita: IP67
- Priključak: fiksni kabel 2 m
- Materijal
- Kućište: PC (polikarbonat) i nehrđajući čelik
- Emisija svjetlosti: PMMA
- Kabel: PUR
- Masa: cca 20 g po senzoru
- Moment pritezanja za pričvrsne vijke: 0,25 Nm
- Dužina kabela: 2 m
