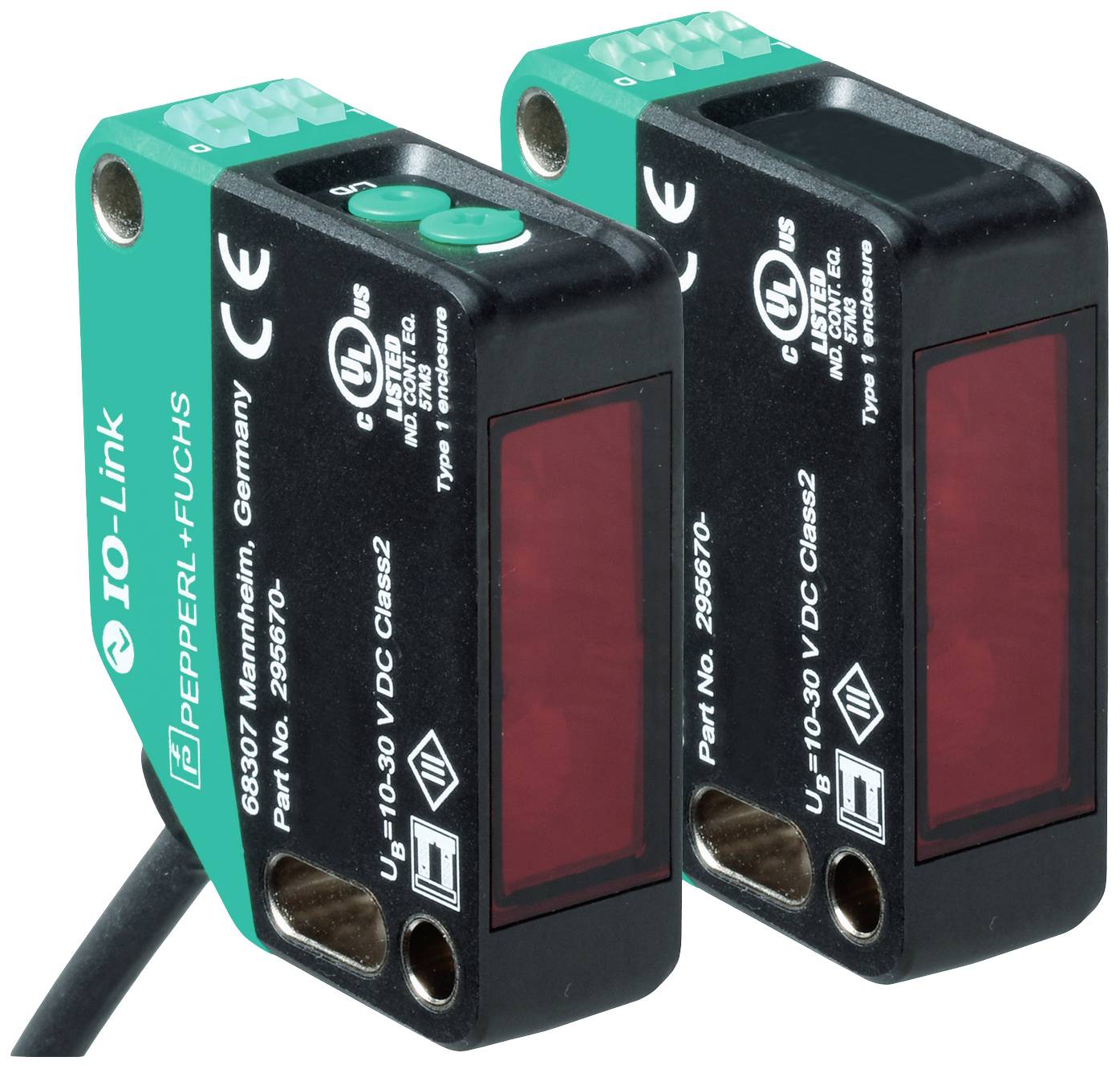

Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE25M-R200-SEP-IO-0,3M-V3 301019 prekidač (brighT-on/dark-on)
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
svjetlosna prepreka za jednokratnu upotrebu
Funkcije
prekidač (brighT-on/dark-on)
Pogonski napon maks.
30 V/DC
Priključak
M8
Tehnički list (PDF)
Broj
Ukupno (289,00 € / komad)
289,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta ambalaže
Piece
- Vrsta proizvoda
svjetlosna prepreka za jednokratnu upotrebu
- Tip
OBE25M-R200-SEP-IO-0,3M-V3
- Funkcije
prekidač (brighT-on/dark-on)
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
0.5 ms
- Vrsta kontakta
antivalentan
- Izlazi
NPN, zatvarač
pnp, otvarač
- Frekvencija prebacivanja
1000 Hz
- Priključak
M8
- Duljina kabela
0.3 m
- Materijal kućišta
polikarbonat
- Tip odašiljača
LED crveni
33 m
- Određene značajke
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
15 mm
- Visina
50.6 mm
- Dubina
41.7 mm
- dim.
(Š x V x D) 15 x 50.6 x 41.7 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2629241 Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE25M-R200-SEP-IO-0,3M-V3 301019 prekidač (brighT-on/dark-on)
Upute za rad i sigurnost
Upute za rad i sigurnost 2629241 Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE25M-R200-SEP-IO-0,3M-V3 301019 prekidač (brighT-on/dark-on)
Opis
Radni raspon: 0 ... 25 m, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C /Q = pin 4), tip prebacivanja: tip prekidača senzora se može promijeniti. Status isporuke je: C/Q - Pin4: NPN NO kontakt / tamno preklapanje, PNP NC kontakt / svjetlosno prespajanje, IO-Link, priključak: fiksni kabel 300 mm s utikačem M8 x 1, 3-polni, radni napon: 10 . .. 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -20 ... 60 °C (-4 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- pojedinačne komponente
- Odašiljač: OBE25M-R200-S-IO-0.3M-V3
- Prijemnik: OBE25M-R200-EP-IO-0.3M-V3
- Opći podaci
- Radni raspon: 0 ... 25 m
- Granični domet: 33 m
- Emiter svjetla: LED
- Vrsta svjetla: crveno, naizmjenično svjetlo
- LED identifikacija rizične skupine: slobodna skupina
- Pomoć pri poravnanju: LED crvena (u optici prijemnika) | stalno svijetli kad je snop prekinut, | treperi kad se dosegne uklopna točka, | isključi kada se postigne funkcionalna rezerva
- Promjer svjetlosne točke: cca 850 mm na udaljenosti od 25 m
- Kut otvora: oko 2 °
- Ograničenje vanjske svjetlosti: EN 60947-5-2: 40000 lux
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 462 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 60%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
- Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
- Kontrole: Prijemnik: prekidač za svjetlo/tamno
- Kontrole: Prijemnik: regulator osjetljivosti
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- Struja praznog hoda: Odašiljač: ≤ 15 mA | Prijemnik: ≤ 15 mA pri radnom naponu od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
- Profil uređaja: Identifikacija i dijagnoza | Pametni senzor: | Prijemnik: Tip 2.4 | Kanal: -
- Brzina prijenosa: COM2 (38,4 kbps)
- IO-Link verzija: 1.1
- Minimalno vrijeme ciklusa: 2,3 ms
- Širina podataka obrade: Pošiljatelj: | Unos procesnih podataka: 0 bita | Izlaz procesnih podataka: 1 bit | Primatelj: | Unos procesnih podataka: 2 bita | Izlaz procesnih podataka: 2 bita
- Podrška za SIO način: da
- ID uređaja: Pošiljatelj: 0x111401 (1119233) | Prijemnik: 0x111301 (1118977)
- Kompatibilna vrsta glavnog priključka: A
- Ulaz
- Testni ulaz: isključivanje odašiljača na +U B Izlaz
- Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoren/svjetlo prebacivanje, IO-Link
- Izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 1000 Hz
- Vrijeme odziva: 0,5ms
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Okolišni uvjeti
- Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -20 ... 60 °C (-4 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 15 mm
- Visina kućišta: 50,6 mm
- Dubina kućišta: 41,7 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: fiksni kabel 300 mm s konektorom M8 x 1, 3-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: Odašiljač: cca 41 g Prijemnik: cca 41 g
- Dužina kabela: 0,3 m
