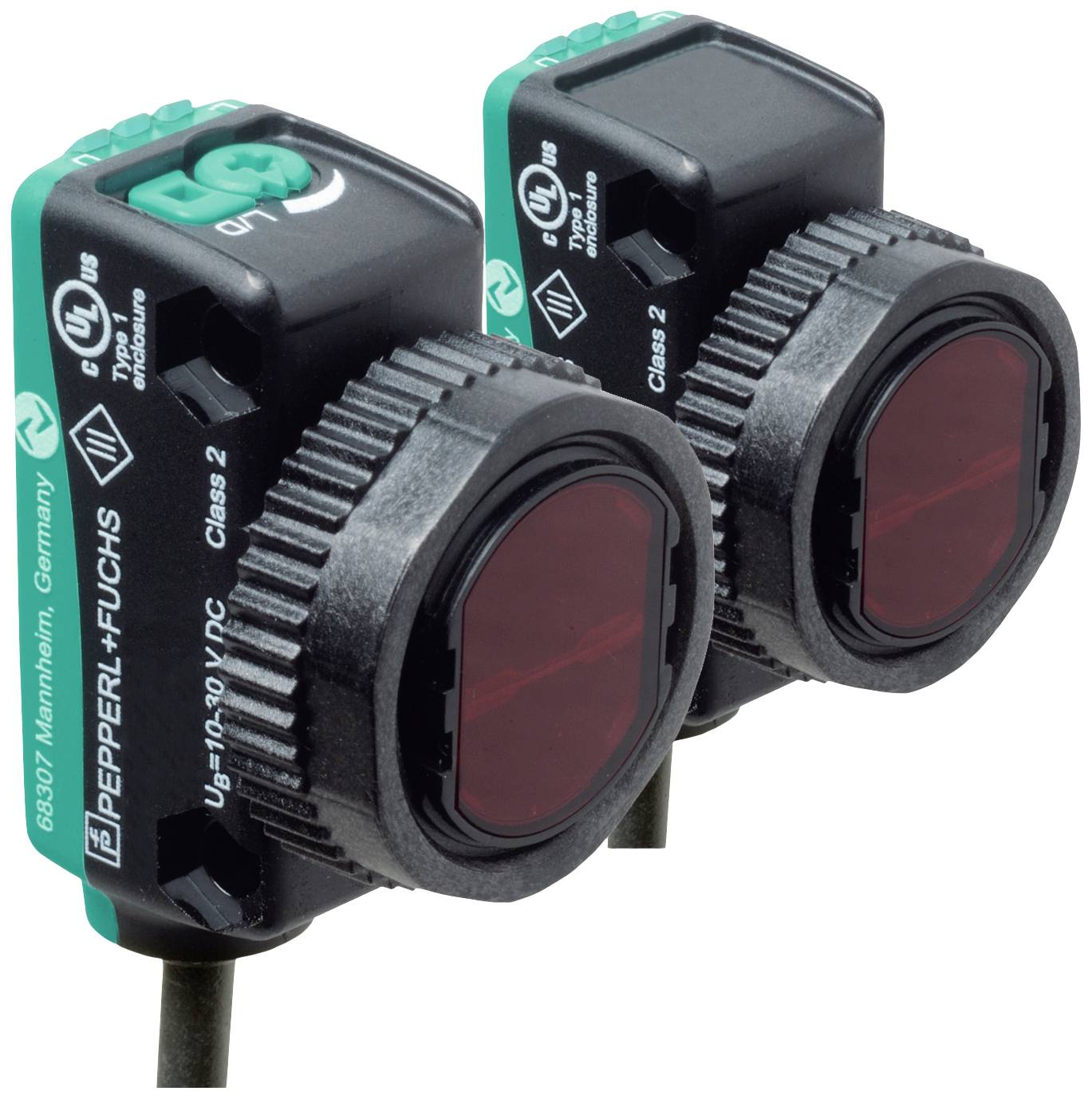

Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE10M-R103-SEP-IO-0,3M-V3 284460 odašiljač prebacivanje u tam
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
svjetlosna prepreka za jednokratnu upotrebu
Funkcije
prebacivanje u tami
Pogonski napon maks.
30 V/DC
Priključak
M8
Tip
OBE10M-R103-SEP-IO-0,3M-V3
Tehnički list (PDF)
Broj
Ukupno (169,99 € / komad)
169,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
svjetlosna prepreka za jednokratnu upotrebu
- Tip
OBE10M-R103-SEP-IO-0,3M-V3
- Izvedba
odašiljač
- Funkcije
prebacivanje u tami
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrsta kontakta
antivalentan
- Izlazi
NPN, zatvarač
pnp, otvarač
- Priključak
M8
- Duljina kabela
300 mm
- Materijal kućišta
polikarbonat
- Tip odašiljača
LED crveni
12.5 m
- Određene značajke
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
15 mm
- Visina
36.5 mm
- Dubina
26.7 mm
- dim.
(Š x V x D) 15 x 36.5 x 26.7 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2628985 Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE10M-R103-SEP-IO-0,3M-V3 284460 odašiljač prebacivanje u tam
Upute za rad i sigurnost
Upute za rad i sigurnost 2628985 Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE10M-R103-SEP-IO-0,3M-V3 284460 odašiljač prebacivanje u tam
Opis
Radni raspon: 0 ... 10 m, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C /Q = pin 4), tip prebacivanja: tip prekidača senzora se može promijeniti. Status isporuke je: C/Q - Pin4: NPN NO kontakt / tamno preklapanje, PNP NC kontakt / svjetlosno prespajanje, IO-Link, priključak: fiksni kabel 300 mm s utikačem M8 x 1, 3-polni, radni napon: 10 . .. 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- pojedinačne komponente
- Odašiljač: OBE10M-R103-S-IO-0.3M-V3
- Prijemnik: OBE10M-R103-EP-IO-0.3M-V3
- Opći podaci
- Radni raspon: 0 ... 10 m
- Granični domet: 12,5 m
- Emiter svjetla: LED
- Vrsta svjetla: crveno, naizmjenično svjetlo
- LED identifikacija rizične skupine: slobodna skupina
- Promjer svjetlosne točke: cca 65 mm na udaljenosti od 1 m
- Kut otvaranja: 3,7 °
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 462 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
- Kontrole: Prijemnik: prekidač za svjetlo/tamno
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
- IO-Link verzija: 1.1
- Minimalno vrijeme ciklusa: 2,3 ms
- Širina podataka obrade: Pošiljatelj: | Izlaz procesnih podataka: 2 bita | Primatelj: | Unos procesnih podataka: 2 bita | Izlaz procesnih podataka: 2 bita
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoren/svjetlo prebacivanje, IO-Link
- Izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
- Kategorija uporabe: DC-12 i DC-13
- Usklađenost sa standardima i smjernicama
- Usklađenost s pravilima
- EMC Direktiva 2004/108/EZ: EN 60947-5-2:2007+A1:2012
- Usklađenost sa standardima
- Norma proizvoda: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012
- mehanički podaci
- Širina kućišta: 15 mm
- Visina kućišta: 36,5 mm
- Dubina kućišta: 26,7 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: fiksni kabel 300 mm s konektorom M8 x 1, 3-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
