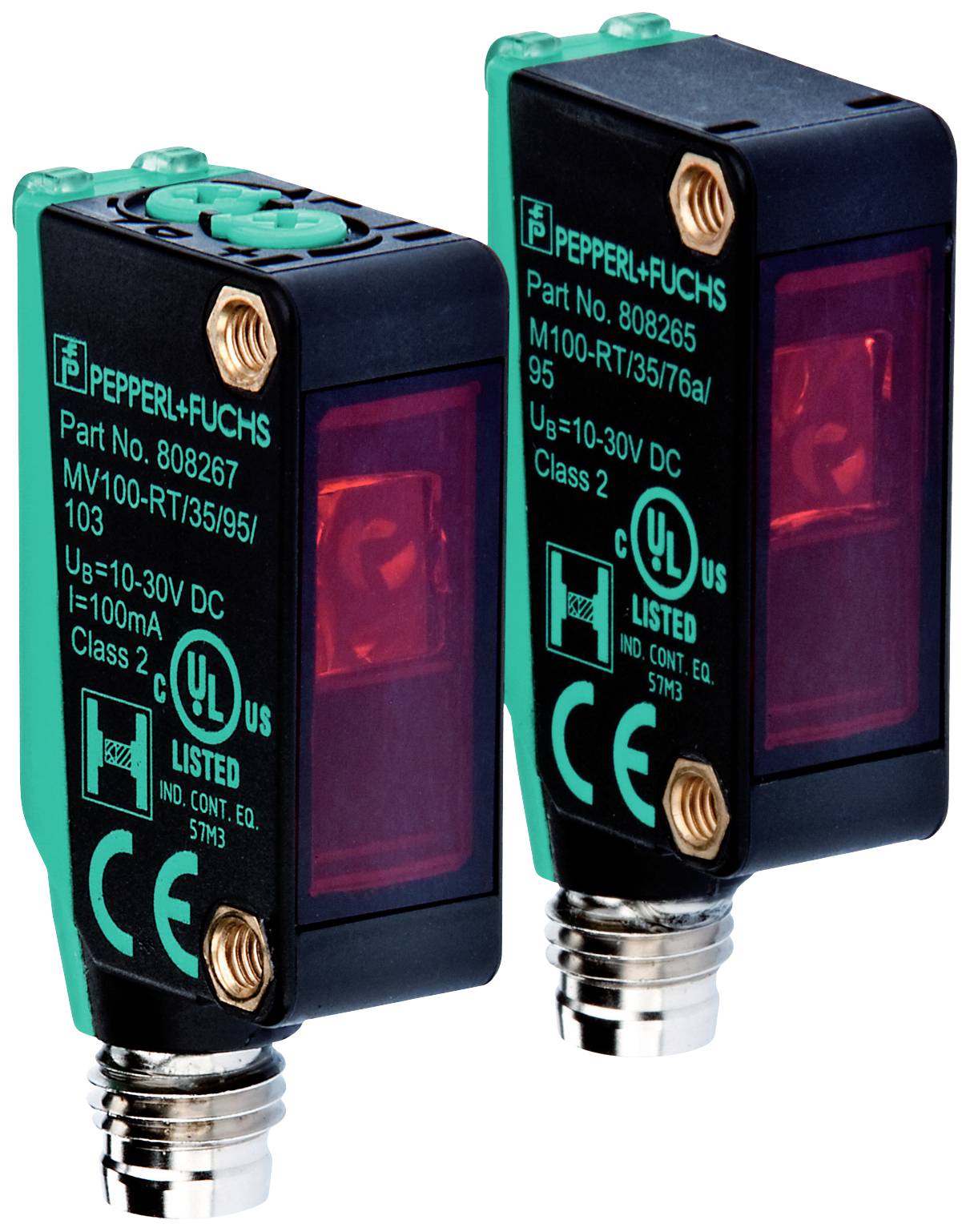

Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu M100/MV100-RT/76b/98/102 223944 prebacivanje svjetla 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
svjetlosna prepreka za jednokratnu upotrebu
Funkcije
prebacivanje svjetla
Pogonski napon maks.
30 V/DC
Priključak
M8
Tip
M100/MV100-RT/76b/98/102
Tehnički list (PDF)
Broj
Ukupno (174,99 € / komad)
174,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
svjetlosna prepreka za jednokratnu upotrebu
- Tip
M100/MV100-RT/76b/98/102
- Funkcije
prebacivanje svjetla
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
0.5 ms
- Izlazi
NPN
- Frekvencija prebacivanja
1000 Hz
- Priključak
M8
- Materijal kućišta
PC
- Tip odašiljača
LED crveni
- Izlaz svjetla
aksijalni
15 m
- Min. temperatura
-30 °C
- Maks. temperatura
60 °C
- Širina
11 mm
- Visina
31 mm
- Dubina
20 mm
- dim.
(Š x V x D) 11 x 31 x 20 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2629010 Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu M100/MV100-RT/76b/98/102 223944 prebacivanje svjetla 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2629010 Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu M100/MV100-RT/76b/98/102 223944 prebacivanje svjetla 1 St.
Opis
Radni raspon: 0 ... 10 m, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 1 NPN izlaz, otporan na kratki spoj, zaštićeno od promjene polariteta, otvoreni kolektor, tip prekidanja: tip prekidača senzora se može mijenjati. Status isporuke je: uključivanje svjetla, priključak: utikač uređaja M8 x 1, 3-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -30 ... 60 °C (-22 ... 140 °F)
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- pojedinačne komponente
- Odašiljač: M100-RT/76b/98
- Prijemnik: MV100-RT/98/102
- Opći podaci
- Radni raspon: 0 ... 10 m
- Granični domet: 15 m
- Emiter svjetla: LED
- Vrsta svjetla: crveno, naizmjenično svjetlo
- Promjer svjetlosne točke: cca 1 m na udaljenosti od 15 m
- Kut otvaranja: oko 2°
- Emisija svjetla: frontalno
- Ograničenje ambijentalnog svjetla: EN 60947-5-2
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 860 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: Mreža uključena (napajanje uključeno)
- Zaslon funkcija: Prijemnik: LED žuta, svijetli kada je svjetlosni snop nesmetan, treperi kada je funkcionalna rezerva premašena; isključeno kada je snop prekinut
- Kontrole: Podešavanje osjetljivosti
- Kontrole: prekidač za svjetlo/tamno
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- Struja praznog hoda: Odašiljač: ≤ 15mA | Prijemnik: ≤8mA
- Ulaz
- Testni ulaz: Gašenje odašiljača na 0 V
- Izlaz
- Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: uključenje svjetla
- Izlaz signala: 1 NPN izlaz, otporan na kratki spoj, zaštita od obrnutog polariteta, otvoreni kolektor
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 1000 Hz
- Vrijeme odziva: 0,5ms
- usklađenost
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- UL priznavanje: cULus naveden, izvor napajanja klase 2 ili UL naveden izvor napajanja s ograničenim izlaznim naponom s (eventualno integriranim) osiguračem (maks. 3,3 A prema UL248), kućište tipa 1
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Okolišni uvjeti
- Temperatura okoline: -30 ... 60 °C (-22 ... 140 °F)
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 11 mm
- Visina kućišta: 31 mm
- Dubina kućišta: 20 mm
- Zaštita: IP67
- Priključak: konektor uređaja M8 x 1, 3-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 20 g (odašiljač i prijemnik)
- Moment pritezanja za pričvrsne vijke: 0,6 Nm
