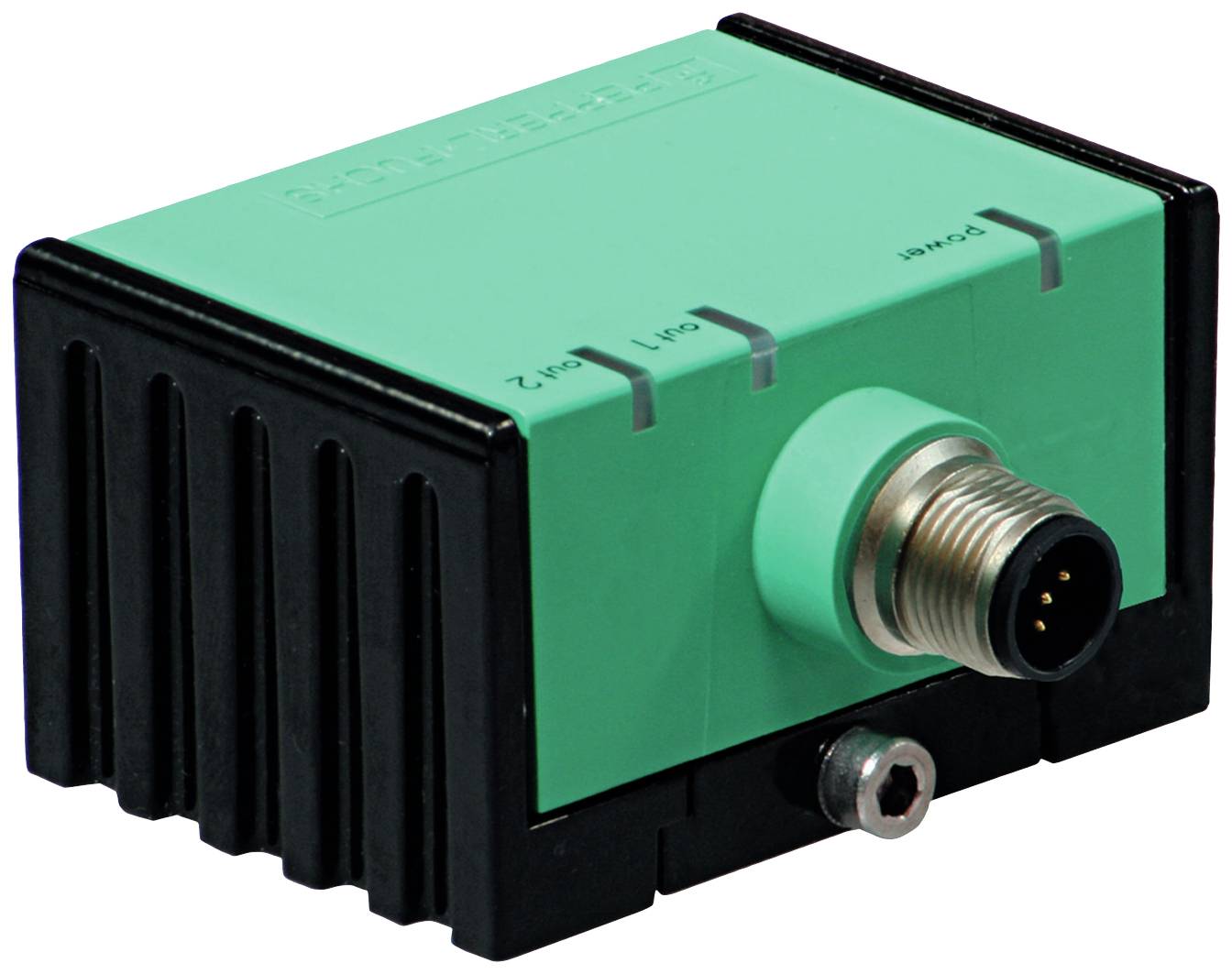

Pepperl+Fuchs senzor nagiba INY060D-F99-2I2E2-V17 241157 M12 utikač M12, 8 polni
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor nagiba
Pogonski napon maks.
30 V/DC
Izlazi
pnp, zatvarač
Priključak
M12, 8 polni
Vrsta zaštite
IP68
IP69 k (u ugrađenom stanju)
Tehnički list (PDF)
Broj
Ukupno (699,00 € / komad)
699,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
senzor nagiba
- Tip
INY060D-F99-2I2E2-V17
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Pogonska struja
100 mA
- Rezolucija
0.02°
- Broj osi
2
- Izlazi
pnp, zatvarač
- Izlazni signal (min.)
4 mA
- Izlazni signal (maks.)
20 mA
- Preciznost mjerenja ±
0.2°
- Priključak
M12, 8 polni
- Materijal kućišta
PA
- Određene značajke
LED zaslon
- Sučelja
M12 utikač
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
IP68
IP69 k (u ugrađenom stanju)
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2629152 Pepperl+Fuchs senzor nagiba INY060D-F99-2I2E2-V17 241157 M12 utikač M12, 8 polni
Upute za rad i sigurnost
Upute za rad i sigurnost 2629152 Pepperl+Fuchs senzor nagiba INY060D-F99-2I2E2-V17 241157 M12 utikač M12, 8 polni
Opis
Raspon mjerenja: -30 ... 30 °, radni napon: 10 ... 30 V DC, tip izlaza: 2 sklopna izlaza pnp, normalno otvoren, zaštićen od obrnutog polariteta, otporan na kratki spoj, tip izlaza: 2 strujna izlaza 4 ... 20 mA (1 izlaz za svaku os), vrsta veze: konektor uređaja M12 x 1, 8-polni
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Tip: Senzor nagiba, 2-osni
- Raspon mjerenja: -30 ... 30°
- Apsolutna točnost: ≤±0,2°
- Kašnjenje odgovora: ≤ 25 ms
- Razlučivost: ≤0,02°
- Ponovljivost: ≤±0,04°
- Temperaturni učinak: ≤0,004°/K
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 304 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED, zeleni
- Preklopni status: 2 LED diode žuta: preklopni status (po izlazu)
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Struja praznog hoda: ≤25mA
- Odgoda spremnosti: ≤ 200 ms
- sklopni izlaz
- Vrsta izlaza: 2 prekidačka izlaza pnp, normalno otvoreni, zaštićen od obrnutog polariteta, otporan na kratki spoj
- Radna struja: ≤100mA
- Pad napona: ≤ 3V
- analogni izlaz
- Vrsta izlaza: 2 strujna izlaza 4 ... 20mA | (1 izlaz za svaku os)
- Otpor opterećenja: 0 ... 200Ω na U B = 10 ... 18V | 0 ... 500Ω na U B = 18 ... 30 V
- Usklađenost sa standardima i smjernicama
- Usklađenost sa standardima
- Otpornost na udarce: 100 G prema DIN EN 60068-2-27
- Norme: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Odobrenja i certifikati
- UL odobrenje: Na popisu cULus, izvor napajanja klase 2
- Okolišni uvjeti
- Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)
- Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
- mehanički podaci
- Vrsta priključka: konektor uređaja M12 x 1, 8-polni
- Materijal kućišta: PA
- Stupanj zaštite: IP68 / IP69K
- Masa: 240g
- zadane postavke
- Analogni izlaz (X): -30 ° ... 30°
- Analogni izlaz (Y): -30 ° ... 30°
- Preklopni izlaz (X): -30 ° ... 30°
- Preklopni izlaz (Y): -30 ° ... 30°
