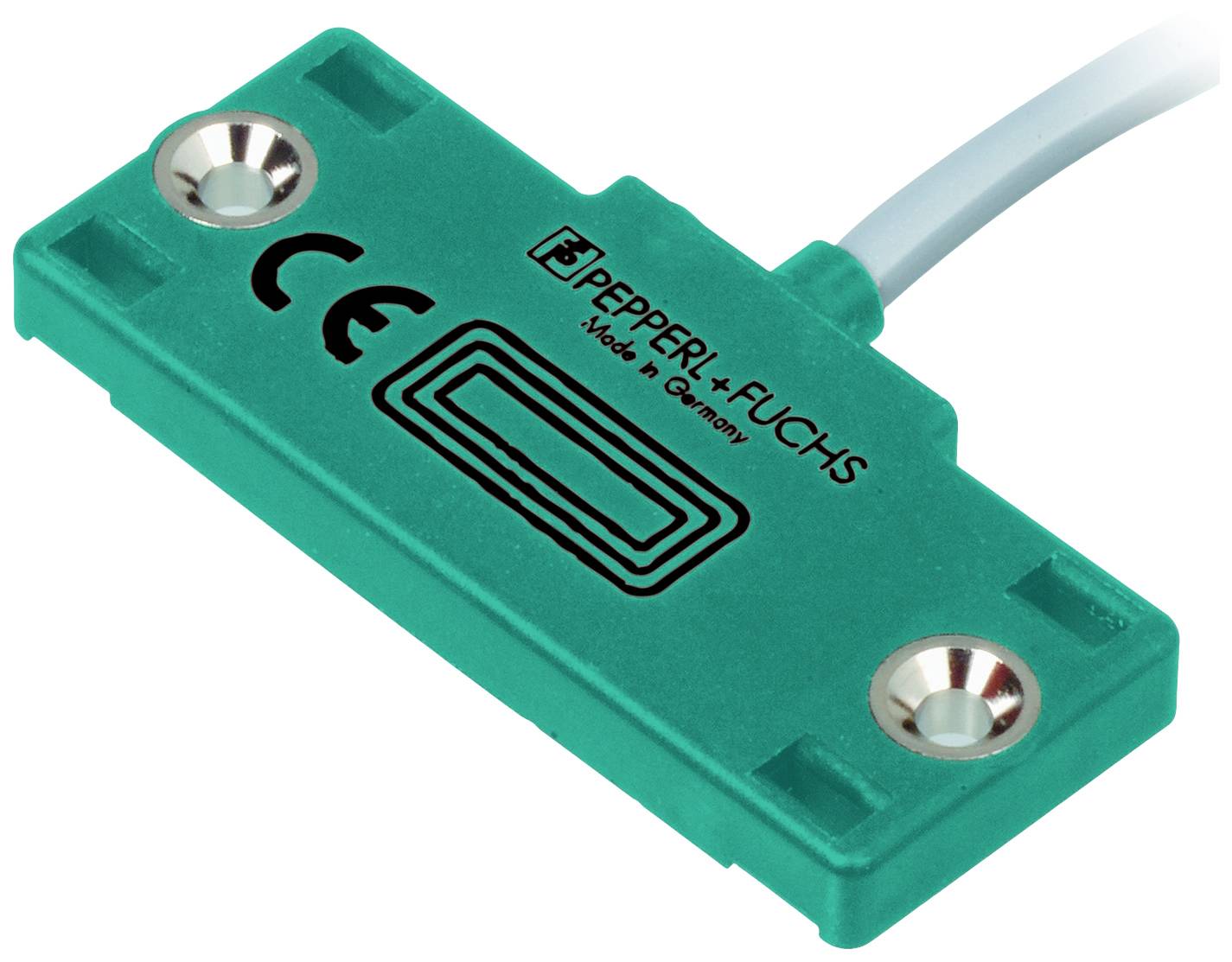

Pepperl+Fuchs senzor kapacitivan CBN10-F46-E0 051977 nije u istoj ravnini NPN (Ø) 3.5 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor
Pogonski napon maks.
30 V/DC
Vrsta kontakta
1 zatvarač
Preklopna razdalja (maks.)
10 mm
Izlazi
NPN
Tehnički list (PDF)
Broj
Ukupno (124,99 € / komad)
124,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
senzor
- Tip
CBN10-F46-E0
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrsta kontakta
1 zatvarač
- Preklopna razdalja (maks.)
10 mm
- Izlazi
NPN
- Materijal kućišta
PBT
- Izvedba
kapacitivan
- Montaža
nije u istoj ravnini
- Priključak
kabel
- Duljina kabela
2 m
- Određene značajke
LED zaslon
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
IP67
- Promjer
3.5 mm
- dim.
(Ø) 3.5 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2628342 Pepperl+Fuchs senzor kapacitivan CBN10-F46-E0 051977 nije u istoj ravnini NPN (Ø) 3.5 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 2628342 Pepperl+Fuchs senzor kapacitivan CBN10-F46-E0 051977 nije u istoj ravnini NPN (Ø) 3.5 mm
Opis
Preklopni razmak: 10 mm, ugradnja: nije u ravnini, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: NPN, radni napon: 10 ... Napajanje 30 V / DC.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Funkcija prebacivanja: uspostavi kontakt (NO)
- Vrsta izlaza: NPN
- Udaljenost senzora: 10 mm
- Ugradnja: nije u ravnini
- Izlazni polaritet: DC
- Osigurana udaljenost prebacivanja: 0 ... 7 mm
- Vrsta izlaza: 3-žilni
- karakteristike
- uvjeti ugradnje
- Š: 5 mm
- C: 20 mm
- F: 20mm / 50mm
- Radni napon: 10 ... Napajanje 30 V / DC.
- Frekvencija prebacivanja: 0 ... 5 Hz
- Histereza: 1 ... 10 obično 5%
- Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
- Zaštita od kratkog spoja: takt
- Pad napona: ≤ 2V
- Pad napona na I L
- Pad napona I L = 10 mA, sklopni element uključen: 0,8 ... 2,2 V tipično 1,4 V
- Radna struja: 0 ... 100 mA
- najmanja radna struja: 0 mA
- Preostala struja: 0 ... 0,5 mA tipično 0,01 mA
- Preostala struja T u =40 °C Isklopni element isključen: ≤ 100 µA
- Struja praznog hoda: ≤15mA
- Odgoda spremnosti: ≤ 50 ms
- Prikaz statusa preklapanja: LED, žuta
- Usklađenost sa standardima i smjernicama
- Usklađenost sa standardima
- Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Odobrenja i certifikati
- UL odobrenje: cULus popis, opća namjena
- CSA odobrenje: cCSAus naveden, opća namjena
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Okolišni uvjeti
- Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
- Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
- mehanički podaci
- Vrsta priključka: PVC kabel, 2 m
- Presjek žice: 0,14 mm 2
- Materijal kućišta: PBT
- Lice: PBT
- Zaštita: IP67
- Kabel
- Promjer kabela: 3,5 mm ± 0,2 mm
- polumjer savijanja:> 10 x promjer kabela
