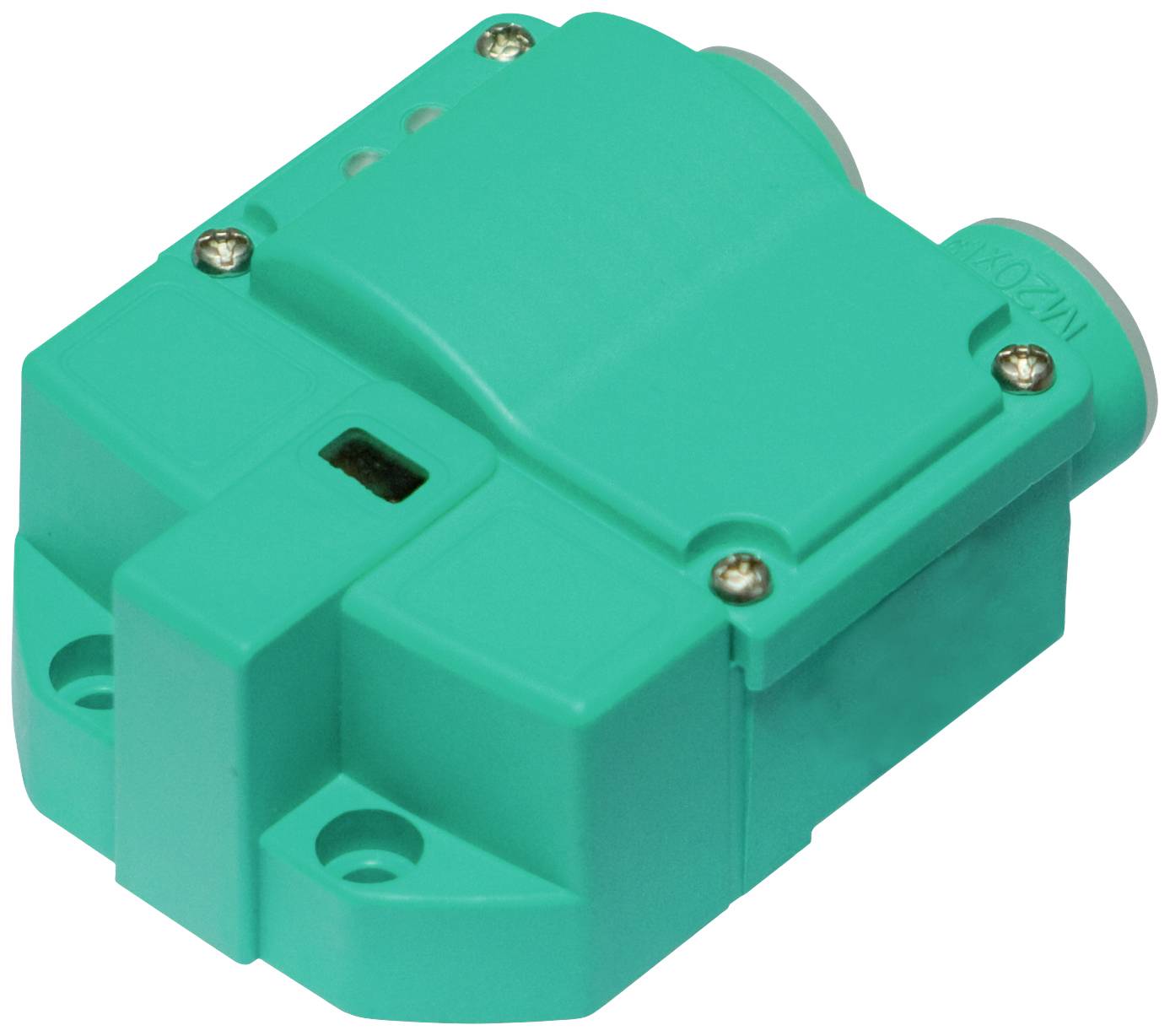

Pepperl+Fuchs senzor induktivan NCN3-F31K-N4-B13 70110340 u istoj ravnini NAMUR
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor
Pogonski napon maks.
8.2 V
Vrsta kontakta
2 otvarač
Preklopna razdalja (maks.)
3 mm
Izlazi
NAMUR
Tehnički list (PDF)
Broj
Ukupno (229,99 € / komad)
229,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
senzor
- Tip
NCN3-F31K-N4-B13
- Pogonski napon maks.
8.2 V
- Pogonski napon
8.2 V (max)
- Vrsta kontakta
2 otvarač
- Preklopna razdalja (maks.)
3 mm
- Izlazi
NAMUR
- Materijal kućišta
PBT
- Izvedba
induktivan
- Montaža
u istoj ravnini
- Priključak
opružna stezaljka
- Određene značajke
LED zaslon
- Min. temperatura
-25 °C
- Maks. temperatura
100 °C
IP67
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- Frekvencija prebacivanja
3 kHz
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2628126 Pepperl+Fuchs senzor induktivan NCN3-F31K-N4-B13 70110340 u istoj ravnini NAMUR
Upute za rad i sigurnost
Upute za rad i sigurnost 2628126 Pepperl+Fuchs senzor induktivan NCN3-F31K-N4-B13 70110340 u istoj ravnini NAMUR
Opis
Raspon osjetljivosti: 3 mm, ugradnja: može se montirati u ravnini, funkcija preklapanja: 2 x prekidna kontakta (NC), tip izlaza: NAMUR, nazivni napon: 8 V
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Funkcija prebacivanja: 2 x otvarača (NC)
- Vrsta izlaza: NAMUR
- Udaljenost senzora: 3 mm
- Montaža: podžbukna
- Osigurana udaljenost prebacivanja: 0 ... 2,4 mm
- Stvarna udaljenost prebacivanja: 2,7 ... Tip 3,3 mm
- Pokretni element: nehrđajući čelik 1.4305 / AISI 303 (V2A) | 8,5 mm x 8,5 mm x 0,5 mm
- redukcijski faktor r Al : 0,5
- redukcijski faktor r Cu : 0,4
- redukcijski faktor r V2A (1,4301) : 1
- redukcijski faktor r St37 : 1.3
- redukcijski faktor r gđa : 0,6
- Vrsta izlaza: 2-žilni
- karakteristike
- Nazivni napon: 8,2 V (R ja približno 1 kΩ)
- Frekvencija prebacivanja: 0 ... 3 kHz
- Histereza: obično 5%
- Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
- Zaštita od kratkog spoja: da
- Prikladno za tehnologiju 2:1: da, zaštitna dioda za obrnuti polaritet nije potrebna
- Potrošnja energije
- Mjerna ploča nije otkrivena: ≥ 3 mA
- Otkrivena mjerna ploča: ≤ 1 mA
- Odgoda spremnosti: ≤ 1,1 ms
- Prikaz statusa preklapanja: LED, žuta
- Prikaz statusa ventila: LED, žuta
- Funkcionalne sigurnosne karakteristike
- Razina sigurnosnog integriteta (SIL): SIL 2
- MTTF tj : 1470 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- krug ventila
- Napon: 32VDC max
- Struja: 240mA max
- Zaštita od kratkog spoja: br
- Zaštita od obrnutog polariteta: da, ako je polaritet izlaza obrnut, LED nije u funkciji, što rezultira većom snagom za solenoidni ventil
- Usklađenost sa standardima i smjernicama
- Usklađenost sa standardima
- NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999
- Elektromagnetska kompatibilnost: NE 21:2007
- Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Odobrenja i certifikati
- IECEx odobrenje
- Razina zaštite opreme Ga: IECEx TUN 17.0021X
- Razina zaštite opreme Gb: IECEx TUN 17.0021X
- Razina zaštite opreme Mb: IECEx TUN 17.0021X
- ATEX odobrenje
- Razina zaštite uređaja Ga: TÜV 99 ATEX 1479 X
- Razina zaštite uređaja Gb: TÜV 99 ATEX 1479 X
- Razina zaštite uređaja Gc (ic): PF 13 CERT 2895 X
- EAC usklađenost: TR CU 012/2011
- UL odobrenje: cULus popis, opća namjena
- Obično mjesto: E87056
- Opasno mjesto: E501628
- Kontrolni crtež: 116-0456
- CCC odobrenje
- Opasna lokacija: 2020322315002262
- NEPSI odobrenje
- NEPSI certifikat: GYJ19.1410X
- Okolišni uvjeti
- Temperatura okoline: -25 ... 100 °C (-13 ... 212 °F)
- Temperatura skladištenja: -40 ... 100 °C (-40 ... 212 °F)
- mehanički podaci
- Priključak (na strani sustava): kavezna stezaljka | Duljina skidanja izolacije: 7 mm | Kabelska uvodnica M20 x 1,5 | korisna duljina navoja 11,5 mm | maksimalna dubina uvrtanja 11,5 mm
- Presjek žice (strana sustava): kruta: 0,14 ... 2,5 mm 2 | fleksibilan: 0,14 ... 1,5 mm 2 | fleksibilan s ferulom: 0,25 ... 1,5 mm 2
- Priključak (strana ventila): isti kao priključak (strana sustava)
- Presjek žice (strana ventila): isti kao presjek žice (strana sustava)
- Materijal kućišta: PBT
- Lice: PBT
- Zaštita: IP67
- Moment pritezanja za pričvrsne vijke: 4 Nm ... 5Nm
- Moment pritezanja za vijke kućišta: 1 Nm
- Moment pritezanja kabelske uvodnice: M20 x 1,5 ; maksimalno 7 Nm
- Napomena: LED gašenje
- Opće informacije
- Koristite u potencijalno eksplozivnim područjima: pogledajte upute za uporabu
