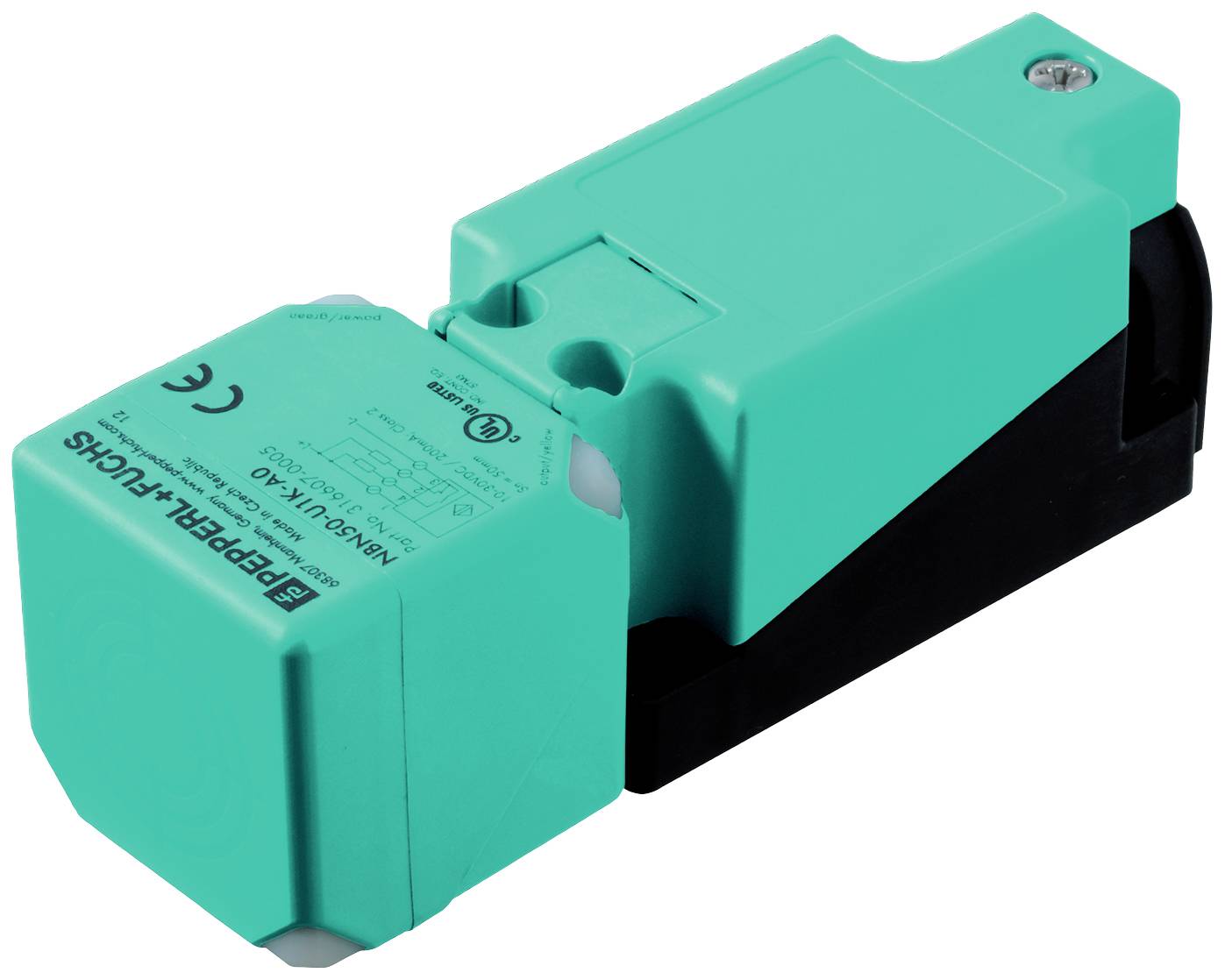

Pepperl+Fuchs senzor induktivan NBN50-U1K-A2 316607-0006 nije u istoj ravnini PNP
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor
Pogonski napon maks.
30 V/DC
Vrsta kontakta
antivalentan
Preklopna razdalja (maks.)
50 mm
Izlazi
PNP
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (169,99 € / komad)
169,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Vrsta proizvoda
senzor
- Tip
NBN50-U1K-A2
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrsta kontakta
antivalentan
- Preklopna razdalja (maks.)
50 mm
- Izlazi
PNP
- Materijal kućišta
poliamid
- Izvedba
induktivan
- Montaža
nije u istoj ravnini
- Priključak
vijčana stezaljka
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
IP68
IP69
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- Frekvencija prebacivanja
40 Hz
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2628308 Pepperl+Fuchs senzor induktivan NBN50-U1K-A2 316607-0006 nije u istoj ravnini PNP
Upute za rad i sigurnost
Upute za rad i sigurnost 2628308 Pepperl+Fuchs senzor induktivan NBN50-U1K-A2 316607-0006 nije u istoj ravnini PNP
Opis
Uklopni razmak: 50 mm, instalacija: bez ugradnje, sklopna funkcija: antivalentna, vrsta izlaza: PNP, radni napon: 10 ... 30 V DC, radna struja: 0 ... 200 mA
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Preklopna funkcija: komplementarna
- Vrsta izlaza: PNP
- Udaljenost senzora: 50 mm
- Ugradnja: nije u ravnini
- Izlazni polaritet: DC
- Osigurana udaljenost prebacivanja: 0 ... 40,5 mm
- Stvarna udaljenost prebacivanja: 45 ... tip 55 mm
- redukcijski faktor r Al : 0,5
- redukcijski faktor r Cu : 0,49
- redukcijski faktor r V2A (1,4301) : 0,78
- redukcijski faktor r gđa : 0,55
- Vrsta izlaza: 4-žilni
- karakteristike
- Radni napon: 10 ... Napajanje 30 V / DC.
- Frekvencija prebacivanja: 0 ... 40 Hz
- Histereza: obično 5%
- Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
- Zaštita od kratkog spoja: takt
- Pad napona: ≤ 2V
- Radna struja: 0 ... 200 mA
- Preostala struja: 0 ... 0,5 mA
- Struja praznog hoda: ≤20mA
- Odgoda spremnosti: 80 ms
- Prikaz radnog napona: LED, zelena
- Prikaz statusa preklapanja: LED, žuta
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 929 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Usklađenost sa standardima i smjernicama
- Usklađenost sa standardima
- Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Odobrenja i certifikati
- UL odobrenje: cULus popis, opća namjena
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Okolišni uvjeti
- Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
- Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
- mehanički podaci
- Vrsta priključka: vijčane stezaljke
- Upute za spajanje: Maksimalno 2 vodiča s istim poprečnim presjekom žile mogu se montirati na jednu priključnu točku! | Moment pritezanja 1,2 Nm + 10%
- Presjek žice: do 2,5 mm 2
- Najmanji presjek žice: bez krajeva žice 0,5 mm 2 , s prstenom 0,34 mm 2
- Najveći presjek žice: bez krajeva žice 2,5 mm 2 , s prstenom 1,5 mm 2
- Materijal kućišta: PA
- Lice: PA
- Baza kućišta: plastika
- Stupanj zaštite: IP68 / IP69
- Masa: 225g
- Napomena: Moment pritezanja: 1,8 Nm (kućište)
