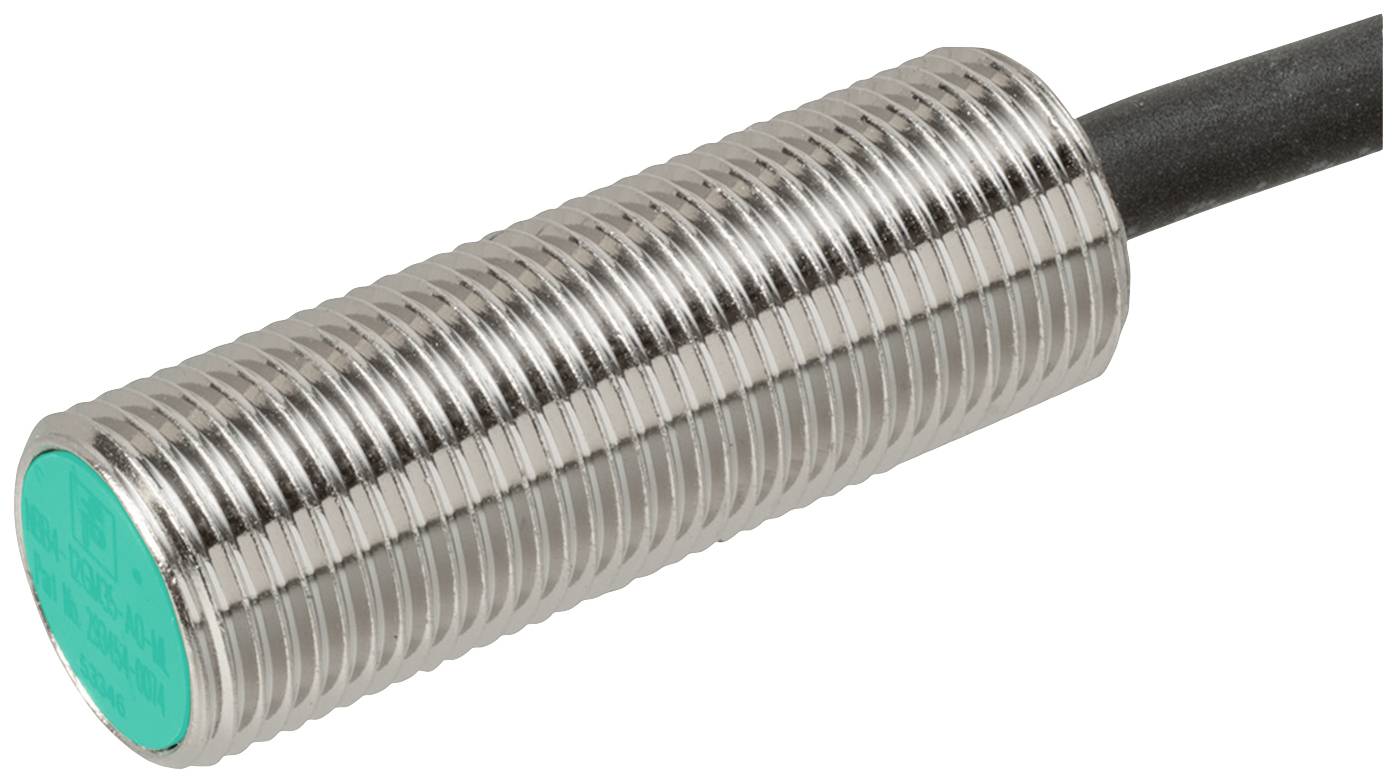

Pepperl+Fuchs senzor induktivan NBB4-12GM35-A0-M1 293454-0074 M12 u istoj ravnini NPN
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor
Pogonski napon maks.
30 V
Vrsta kontakta
antivalentan
Preklopna razdalja (maks.)
4 mm
Izlazi
NPN
Tehnički list (PDF)
Broj
Ukupno (119,99 € / komad)
119,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
senzor
- Tip
NBB4-12GM35-A0-M1
- min. pogonski napon
7 V
- Pogonski napon maks.
30 V
- Pogonski napon
7 - 30 V
- Vrsta kontakta
antivalentan
- Preklopna razdalja (maks.)
4 mm
- Izlazi
NPN
- Materijal kućišta
mjed
- Izvedba
induktivan
- Svojstvo materijala
poniklovani
- Montaža
u istoj ravnini
- Veličina
M12
- Priključak
kabel
- Duljina kabela
2 m
- Određene značajke
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
IP68
IP69 k (u ugrađenom stanju)
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- Frekvencija prebacivanja
2200 Hz
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2628041 Pepperl+Fuchs senzor induktivan NBB4-12GM35-A0-M1 293454-0074 M12 u istoj ravnini NPN
Upute za rad i sigurnost
Upute za rad i sigurnost 2628041 Pepperl+Fuchs senzor induktivan NBB4-12GM35-A0-M1 293454-0074 M12 u istoj ravnini NPN
Opis
Uklopni razmak: 4 mm, ugradnja: u ravnini, sklopna funkcija: antivalentna, vrsta izlaza: NPN, radni napon: 7 ... 30 V, radna struja: 0 ... 200 mA
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Preklopna funkcija: komplementarna
- Vrsta izlaza: NPN
- Udaljenost senzora: 4 mm
- Ugradnja: u ravnini
- Izlazni polaritet: DC
- Osigurana udaljenost prebacivanja: 0 ... 3,24 mm
- Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 12 mm x 12 mm x 1 mm
- redukcijski faktor r Al : 0,4
- redukcijski faktor r Cu : 0,3
- redukcijski faktor r V2A (1,4301) : 0,75
- redukcijski faktor r gđa : 0,45
- Vrsta izlaza: 4-žilni
- karakteristike
- Radni napon: 7 ... 30 V
- Frekvencija prebacivanja: 0 ... 2200 Hz
- Histereza: obično 5%
- Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
- Zaštita od kratkog spoja: takt
- Pad napona: ≤ 2V
- Radna struja: 0 ... 200 mA
- Preostala struja: 0 ... 0,5 mA tipično 4 µA na 25 °C
- Struja praznog hoda: ≤10mA
- Odgoda spremnosti: ≤ 100 ms
- Prikaz statusa preklapanja: LED, žuta
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 1484 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Usklađenost sa standardima i smjernicama
- Usklađenost sa standardima
- Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN12895: 2015
- Odobrenja i certifikati
- UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Odobrenje tipa E1: 10R-04
- Okolišni uvjeti
- Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)
- Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
- mehanički podaci
- Vrsta priključka: PUR kabel, 2 m
- Presjek žice: 0,34 mm 2
- Materijal kućišta: mesing, poniklan
- Lice: PBT
- Stupanj zaštite: IP68 / IP69K
- Masa: 66g
- Opće informacije
- Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima
