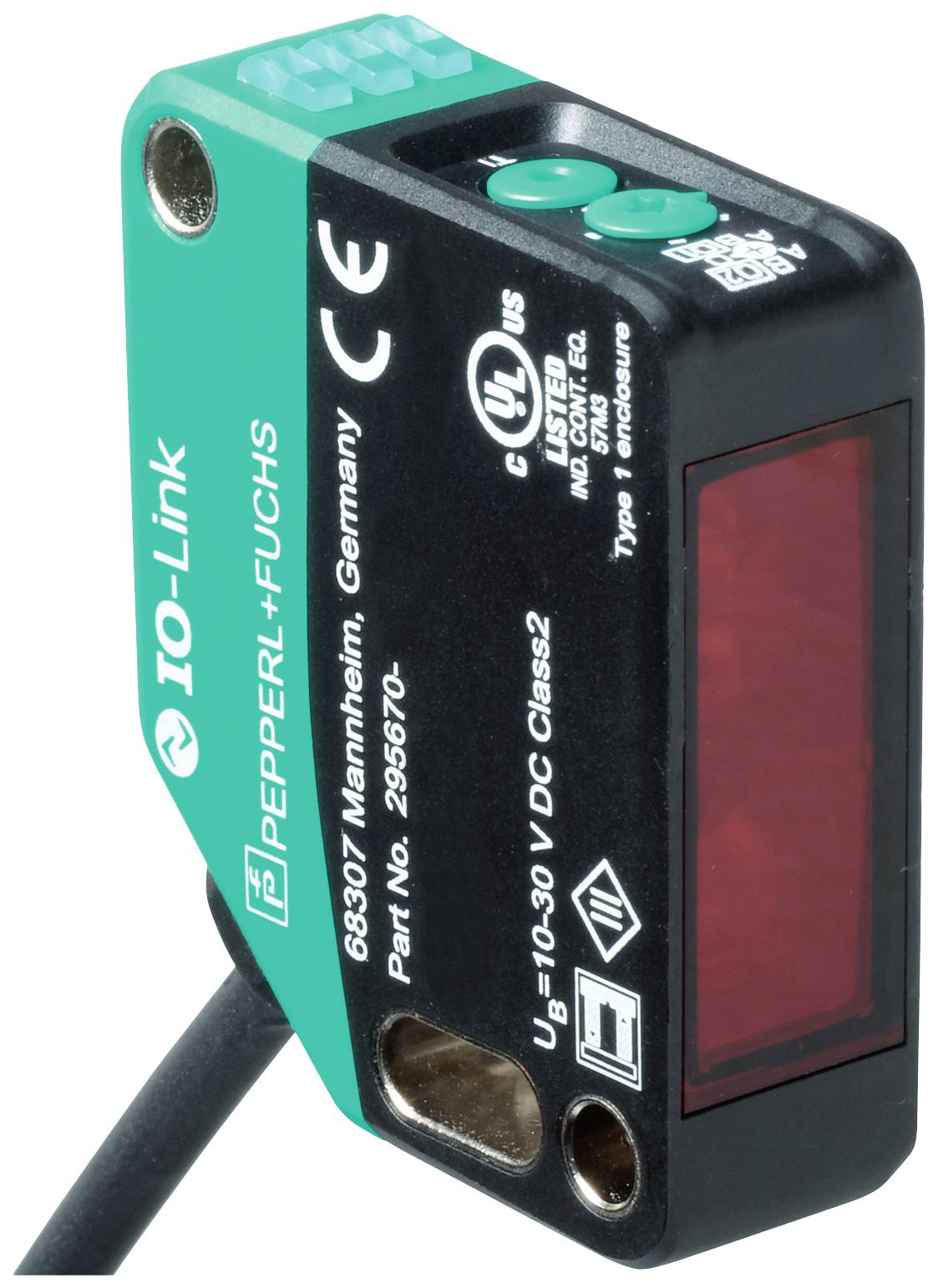

Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT400-R200-2EP-IO-0,3M-V1 295670-100127 podučavanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
reflektirajuće svjetlosno tipkalo
Funkcije
podučavanje
Pogonski napon maks.
30 V/DC
Priključak
M12, 4-polni
Tip
OQT400-R200-2EP-IO-0,3M-V1
Tehnički list (PDF)
Broj
Ukupno (265,00 € / komad)
265,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
reflektirajuće svjetlosno tipkalo
- Tip
OQT400-R200-2EP-IO-0,3M-V1
- Funkcije
podučavanje
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
2.3 ms
- Izlazi
NPN, zatvarač
pnp, otvarač
- Frekvencija prebacivanja
217 Hz
- Priključak
M12, 4-polni
- Duljina kabela
0.3 m
- Materijal kućišta
polikarbonat
- Tip odašiljača
LED crveni
400 mm
- Određene značajke
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
15 mm
- Visina
50.6 mm
- Dubina
41.7 mm
- dim.
(Š x V x D) 15 x 50.6 x 41.7 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2628871 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT400-R200-2EP-IO-0,3M-V1 295670-100127 podučavanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2628871 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT400-R200-2EP-IO-0,3M-V1 295670-100127 podučavanje 1 St.
Opis
Raspon osjetljivosti: 40 ... 400 mm, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C /Q = Pin 4), vrsta kruga: Status isporuke je: C/Q - Pin4: NPN normalno otvoren, PNP normalno zatvoren, IO-Link Q2 - Pin2: NPN normalno otvoren, PNP normalno zatvoren, priključak: fiksni kabel 300 mm sa konektorom M12 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -20 ... 60 °C (-4 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Raspon osjetljivosti: 40 ... 400 mm
- Min. raspon skeniranja: 40 ... 100 mm
- Maksimalni raspon skeniranja: 40 ... 400 mm
- Raspon podešavanja: 100 ... 400 mm
- Referentni objekt: standardni bijeli, 100 mm x 100 mm
- Emiter svjetla: LED
- Vrsta svjetla: crveno, naizmjenično svjetlo
- LED identifikacija rizične skupine: slobodna skupina
- Crno-bijela razlika (6%/90%):< 5% | |
- Promjer svjetlosne točke: cca 15 mm na udaljenosti od 400 mm
- Kut otvora: oko 2,5 °
- Ograničenje vanjske svjetlosti: EN 60947-5-2: 70000 lux
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 600 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
- Prikaz funkcija: LED žuto: statički uključeno - uklopni izlaz aktivan statički isključen - uklopni izlaz neaktivan
- Kontrole: Gumb za učenje
- Kontrole: okretni prekidač s 5 položaja za odabir načina rada
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
- IO-Link verzija: 1.1
- Profil uređaja: Identifikacija i dijagnoza | Pametni senzor tipa 0
- ID uređaja: 0x111801 (1120257)
- Brzina prijenosa: COM2 (38,4 kbps)
- Minimalno vrijeme ciklusa: 2,3 ms
- Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
- Podrška za "SIO Mode": da
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Vrsta kruga: Status isporuke je: | C/Q - Pin4: NPN normalno otvoren, PNP normalno zatvoren, IO-Link | Q2 - Pin2: NPN normalno otvoren, PNP normalno zatvoren
- Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 217 Hz
- Vrijeme odziva: 2,3 ms
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Okolišni uvjeti
- Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -20 ... 60 °C (-4 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 15 mm
- Visina kućišta: 50,6 mm
- Dubina kućišta: 41,7 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: fiksni kabel 300 mm s konektorom M12 x 1, 4-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 45 g
- Dužina kabela: 0,3 m
