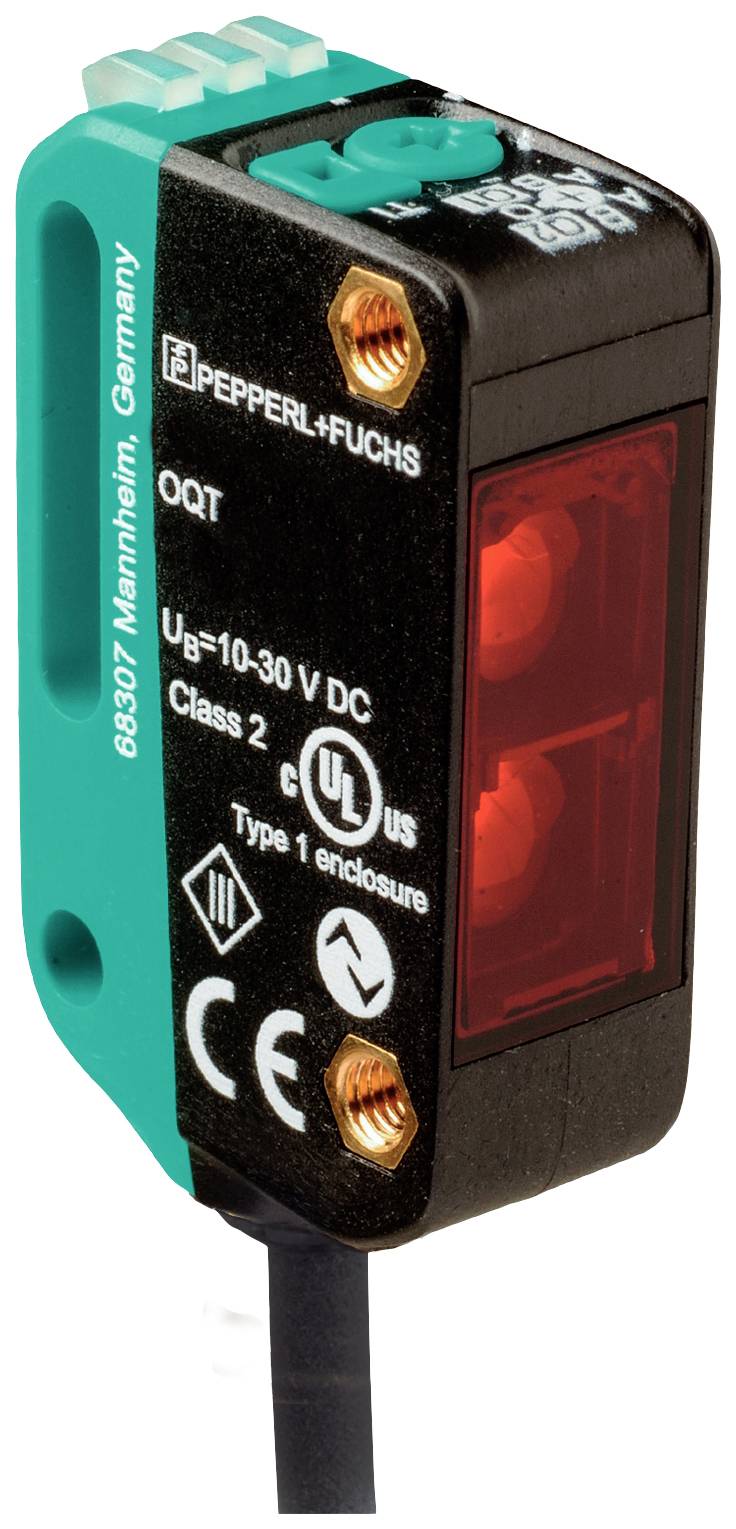

Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT150-R100-EP-IO-0,3M-V3 267075-100154 Push-pull s inverzijom podučavan
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
reflektirajuće svjetlosno tipkalo
Funkcije
podučavanje
Pogonski napon maks.
30 V/DC
Priključak
M8
Tip
OQT150-R100-EP-IO-0,3M-V3
Tehnički list (PDF)
Broj
Ukupno (224,99 € / komad)
224,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
reflektirajuće svjetlosno tipkalo
- Tip
OQT150-R100-EP-IO-0,3M-V3
- Izvedba
Push-pull s inverzijom
- Funkcije
podučavanje
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
2.3 ms
- Vrsta kontakta
1 PNP
- Izlazi
NPN, zatvarač
pnp, otvarač
- Frekvencija prebacivanja
217 Hz
- Priključak
M8
- Duljina kabela
0.3 m
- Materijal kućišta
polikarbonat
- Tip odašiljača
LED crveni
150 mm
- Određene značajke
s gušenjem pozadine
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Dužina
0.3 m
- Širina
11 mm
- Visina
37.1 mm
- Dubina
21.5 mm
- dim.
(D x Š x V) 0.3 m x 11 mm x 37.1 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2628940 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT150-R100-EP-IO-0,3M-V3 267075-100154 Push-pull s inverzijom podučavan
Upute za rad i sigurnost
Upute za rad i sigurnost 2628940 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT150-R100-EP-IO-0,3M-V3 267075-100154 Push-pull s inverzijom podučavan
Opis
Raspon osjetljivosti: 5 ... 150 mm, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C/ Q = Pin 4), tip strujnog kruga: Stanje isporuke je: C/Q - Pin4 : NPN zatvarač, PNP otvarač, IO-Link, priključak: fiksni kabel 300 mm s konektorom M8 x 1, 3-pinski, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Raspon osjetljivosti: 5 ... 150 mm
- Min. raspon skeniranja: 5 ... 20 mm
- Maks. raspon skeniranja: 5 ... 150 mm
- Raspon podešavanja: 20 ... 150 mm
- Referentni objekt: standardni bijeli, 100 mm x 100 mm
- Emiter svjetla: LED
- Vrsta svjetla: crveno, naizmjenično svjetlo
- LED identifikacija rizične skupine: slobodna skupina
- Crno-bijela razlika (6%/90%):< 5% na 150 mm
- Promjer svjetlosne točke: cca 10 mm na udaljenosti od 150 mm
- Kut otvora: oko 4 °
- Ograničenje vanjske svjetlosti: EN 60947-5-2: 30000 lux
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 600 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | Treperi s kratkim prekidom (1 Hz) - IO-Link mod
- Prikaz funkcija: LED žuto: statički uključeno - uklopni izlaz aktivan statički isključen - uklopni izlaz neaktivan
- Kontrole: Gumb za učenje
- Kontrole: okretni prekidač s 5 položaja za odabir načina rada
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
- IO-Link verzija: 1.1
- Profil uređaja: Pametni senzor
- ID uređaja: 0x110801 (1116161)
- Brzina prijenosa: COM2 (38,4 kbps)
- Minimalno vrijeme ciklusa: 2,3 ms
- Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
- Podrška za SIO način: da
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Vrsta kruga: Status isporuke je: | C/Q - Pin4: NPN normalno otvoren, PNP normalno zatvoren, IO-Link |
- Izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 217 Hz
- Vrijeme odziva: 2,3 ms
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- Okolišni uvjeti
- Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 11 mm
- Visina kućišta: 37,1 mm
- Dubina kućišta: 21,5 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: fiksni kabel 300 mm s konektorom M8 x 1, 3-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 17 g
- Dužina kabela: 0,3 m
