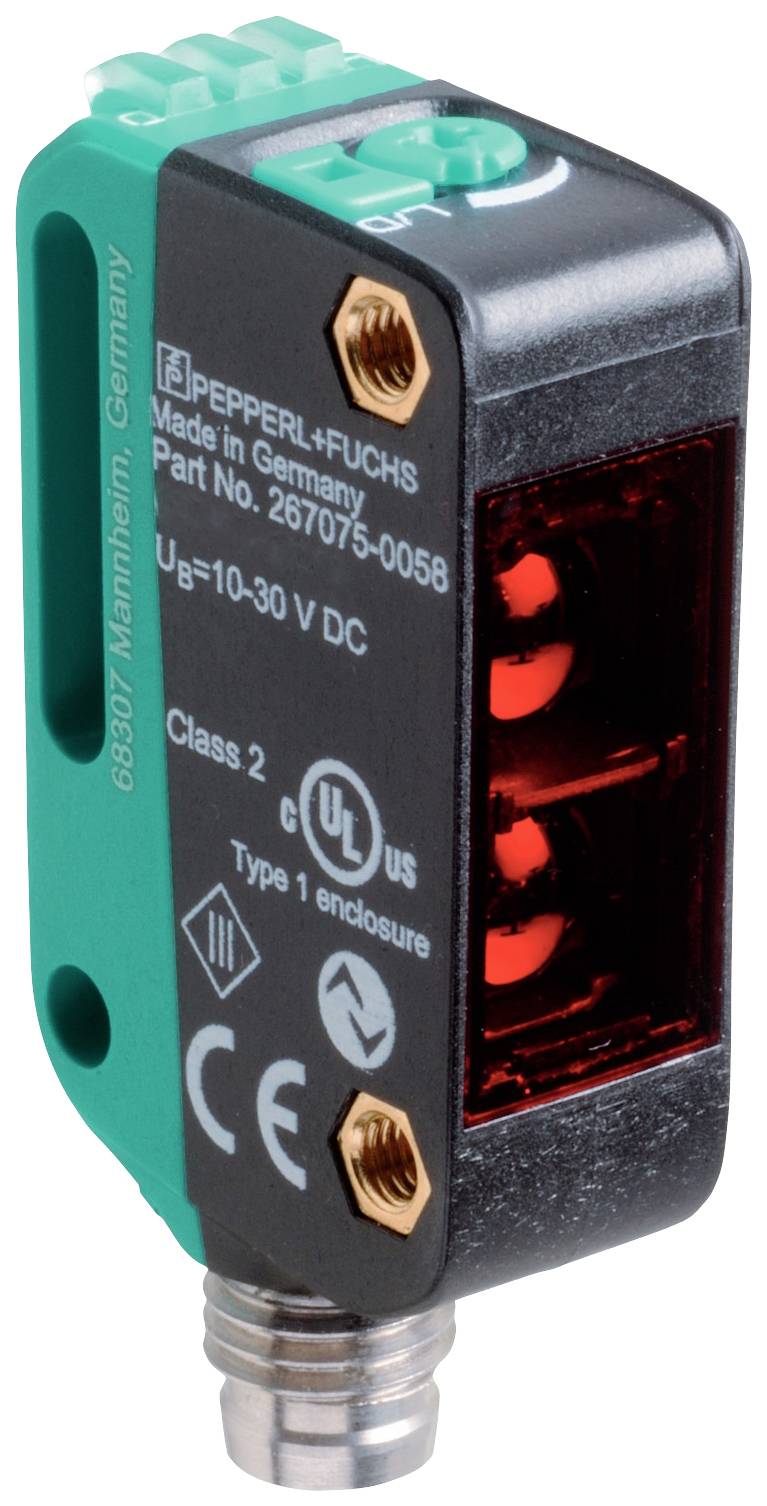

Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT350-R100-E5-IO-V31 267075-100586 suzbijanje pozadine 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
reflektirajuće svjetlosno tipkalo
Funkcije
suzbijanje pozadine
Pogonski napon maks.
30 V/DC
Priključak
M8, 4 polni
Tip
OBT350-R100-E5-IO-V31
Tehnički list (PDF)
Broj
Ukupno (169,99 € / komad)
169,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
reflektirajuće svjetlosno tipkalo
- Tip
OBT350-R100-E5-IO-V31
- Funkcije
suzbijanje pozadine
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
1 ms
- Vrsta kontakta
1 PNP
- Izlazi
pnp, zatvarač
- Frekvencija prebacivanja
500 Hz
- Priključak
M8, 4 polni
- Materijal kućišta
PC
- Tip odašiljača
LED crveni
350 mm
- Određene značajke
s gušenjem pozadine
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
11 mm
- Visina
44.5 mm
- Dubina
21.5 mm
- dim.
(Š x V x D) 11 x 44.5 x 21.5 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2629059 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT350-R100-E5-IO-V31 267075-100586 suzbijanje pozadine 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2629059 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT350-R100-E5-IO-V31 267075-100586 suzbijanje pozadine 1 St.
Opis
Raspon osjetljivosti: 5 ... 350 mm, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlazni signal: 1 PNP, otporan na kratki spoj, zaštićen od obrnutog polariteta, vrsta sučelja: IO-Link (preko C/Q = pin 4), preklapanje vrsta: tip prebacivanja senzora se može promijeniti. Status isporuke je: C/Q - BK: PNP NO kontakt / uključivanje svjetla, IO-Link, priključak: utikač uređaja M8 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F)
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Raspon osjetljivosti: 5 ... 350 mm
- Min. raspon skeniranja: 5 ... 25 mm
- Maks. raspon skeniranja: 5 ... 350 mm
- Raspon podešavanja: 25 ... 350 mm
- Referentni objekt: standardni bijeli, 100 mm x 100 mm
- Emiter svjetla: LED
- Vrsta svjetla: crveno, naizmjenično svjetlo
- LED identifikacija rizične skupine: slobodna skupina
- Crno-bijela razlika (6%/90%):< 15% na 350 mm
- Promjer svjetlosne točke: cca 20 mm na udaljenosti od 350 mm
- Kut otvora: oko 3 °
- Ograničenje vanjske svjetlosti: EN 60947-5-2: 40000 lux
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 600 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
- Prikaz funkcija: LED žuta: | statički uključen - otkriven objekt | statički isključen - objekt nije otkriven
- Kontrole: prekidač za svjetlo/tamno
- Kontrole: Podešavanje raspona osjeta
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
- IO-Link verzija: 1.1
- Profil uređaja: Pametni senzor
- ID uređaja: 0x110613 (1115667)
- Brzina prijenosa: COM2 (38,4 kbps)
- Minimalno vrijeme ciklusa: 2,3 ms
- Širina procesnih podataka: Unos procesnih podataka 1 bit | Izlaz procesnih podataka 2 bita
- Podrška za SIO način: da
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - BK: PNP NO kontakt / preklapanje svjetla, IO-Link |
- Izlaz signala: 1 PNP, otporan na kratki spoj, zaštićen od obrnutog polariteta
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 500 Hz
- Vrijeme odziva: 1ms
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- Okolišni uvjeti
- Temperatura okoline: -40 ... 60 °C (-40 ... 140°F) |
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 11 mm
- Visina kućišta: 44,5 mm
- Dubina kućišta: 21,5 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: konektor uređaja M8 x 1, 4-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 10 g
