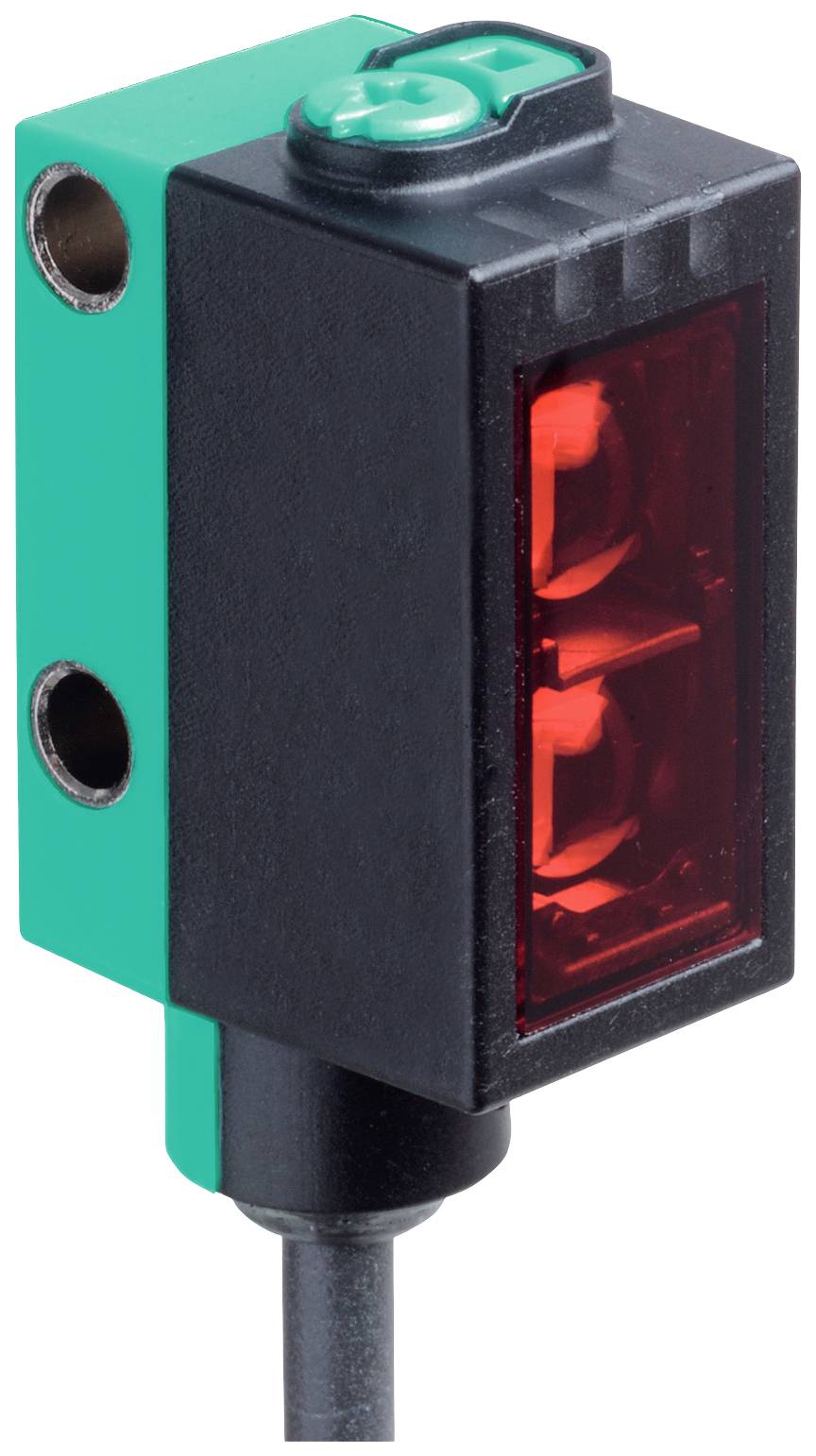

Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT300-R101-2EP-IO-1T-L 267075-0108 prebacivanje u tami 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
reflektirajuće svjetlosno tipkalo
Funkcije
prebacivanje u tami
Pogonski napon maks.
30 V/DC
Priključak
kabel
Tip
OBT300-R101-2EP-IO-1T-L
Tehnički list (PDF)
Broj
Ukupno (259,00 € / komad)
259,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
reflektirajuće svjetlosno tipkalo
- Tip
OBT300-R101-2EP-IO-1T-L
- Funkcije
prebacivanje u tami
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
300 µs
- Izlazi
NPN, otvarač
NPN, zatvarač
pnp, otvarač
pnp, zatvarač
- Frekvencija prebacivanja
1650 Hz
- Priključak
kabel
- Duljina kabela
2 m
- Materijal kućišta
polikarbonat
- Tip odašiljača
laserska dioda
- Razred lasera
1
- Valna duljina
680 nm
300 mm
- Određene značajke
s gušenjem pozadine
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
13.9 mm
- Visina
33.8 mm
- Dubina
18.3 mm
- dim.
(Š x V x D) 13.9 x 33.8 x 18.3 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2629330 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT300-R101-2EP-IO-1T-L 267075-0108 prebacivanje u tami 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2629330 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT300-R101-2EP-IO-1T-L 267075-0108 prebacivanje u tami 1 St.
Opis
Raspon skeniranja: 7 ... 300 mm, emiter svjetla: laserska dioda, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C/Q = BK), vrsta sklopke: vrsta sklopke senzora se može promijeniti. Status isporuke je: C/Q - BK: NPN NO kontakt / tamno preklapanje, PNP NC kontakt / tamno preklapanje, veza: fiksno kabel 2 m, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Raspon skeniranja: 7 ... 300 mm
- Min. raspon skeniranja: 7 ... 25 mm
- Maks. raspon skeniranja: 7 ... 300 mm
- Raspon podešavanja: 25 ... 300 mm
- Referentni objekt: standardni bijeli, 100 mm x 100 mm
- Svjetlosni emiter: laserska dioda
- Vrsta svjetla: crveno, naizmjenično svjetlo
- Karakteristike lasera
- Napomena: LASERSKO SVJETLO, NEMOJTE BULJITI U ZRAK
- Laserska klasa 1
- Valna duljina: 680nm
- Divergencija snopa:> 5 mrad d63< 1 mm u rasponu od 150 mm ... 250 mm
- Trajanje impulsa: 3 µs
- Brzina ponavljanja: približno 13 kHz
- Maksimalna energija impulsa: 10,4 nJ
- Crno/bijela razlika (6%/90%):< 5% na 150 mm
- Promjer svjetlosne točke: cca 1 mm na udaljenosti od 200 mm
- Kut otvora: oko 0,3 °
- Ograničenje vanjske svjetlosti: EN 60947-5-2: 40000 lux
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 560 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
- Zaslon funkcija: LED žuti: statički uključen - otkrivena pozadina (objekt nije otkriven) statički isključen - otkriven je objekt
- Kontrole: prekidač za svjetlo/tamno
- Kontrole: Podešavanje raspona osjeta
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 20 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = BK)
- Profil uređaja: pametni senzor
- Brzina prijenosa: COM2 (38,4 kbps)
- IO-Link verzija: 1.1
- Minimalno vrijeme ciklusa: 2,3 ms
- Širina procesnih podataka: Unos procesnih podataka 1 bit | Izlaz procesnih podataka 2 bita
- Podrška za SIO način: da
- ID uređaja: 0x110702 (1115906)
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - BK: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoreno/svjetlo prebacivanje, IO-Link | /Q - WH: NPN NC kontakt / preklapanje svjetla, PNP NO kontakt / tamno preklapanje
- Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 1650 Hz
- Vrijeme odziva: 300 µs
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Laserska sigurnost: EN 60825-1:2014
- Odobrenja i certifikati
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- Odobrenje FDA: IEC 60825-1:2007 U skladu s 21 CFR 1040.10 i 1040.11 osim za odstupanja u skladu s Laser Notice No. 50, od 24.06.2007
- Okolišni uvjeti
- Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 13,9 mm
- Visina kućišta: 33,8 mm
- Dubina kućišta: 18,3 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: fiksni kabel 2 m
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 36 g
- Dužina kabela: 2 m
