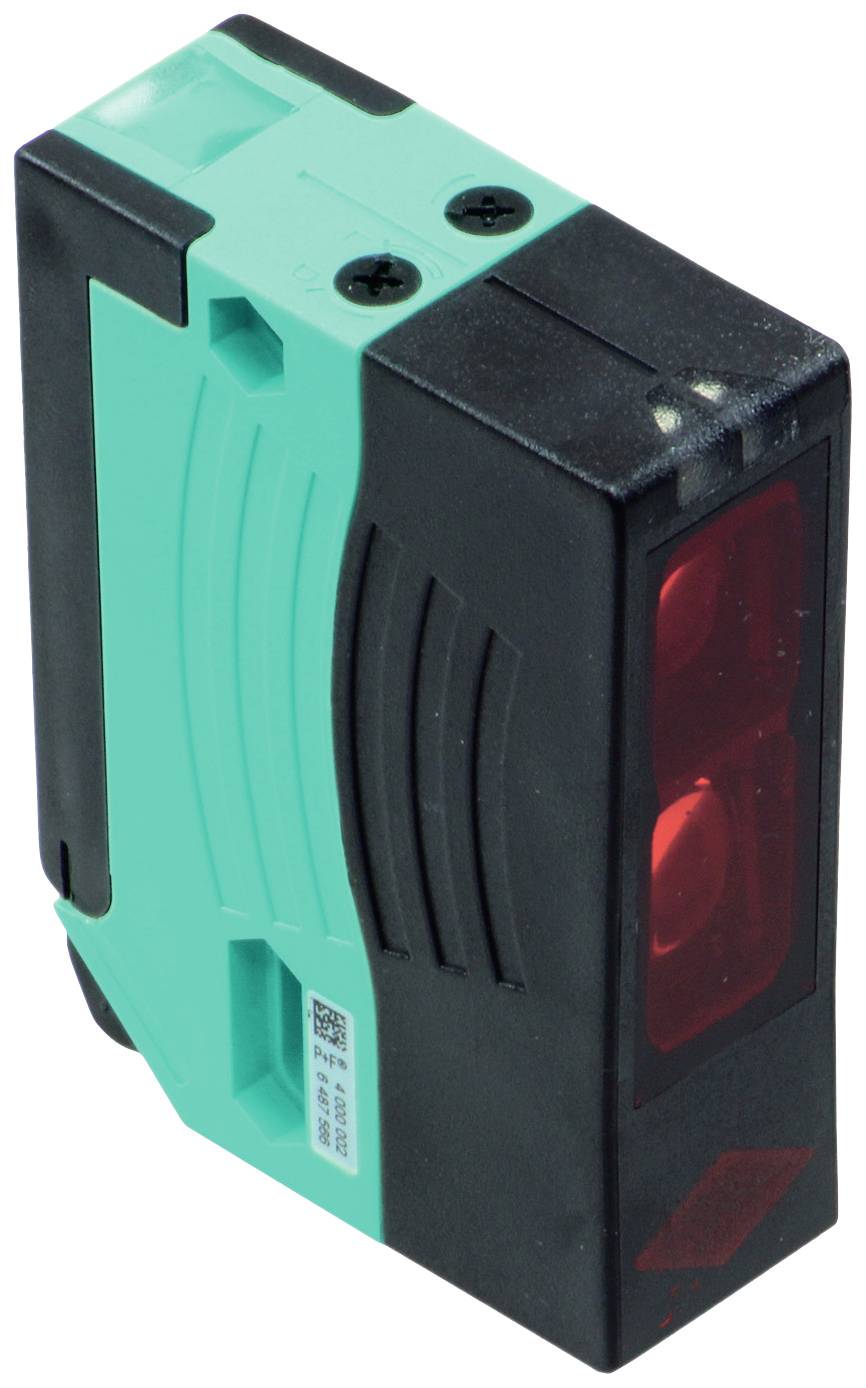

Pepperl+Fuchs reflektirajuća svjetlosna barijera RLK28-55-Z-2466/31/115d 204401 prekidač (brighT-on/dark-on) 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
reflektirajuća svjetlosna barijera
Funkcije
prekidač (brighT-on/dark-on)
Pogonski napon maks.
240 V DC/AC
Priključak
utikač
Tip
RLK28-55-Z-2466/31/115d
Tehnički list (PDF)
Broj
Ukupno (405,00 € / komad)
405,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
reflektirajuća svjetlosna barijera
- Tip
RLK28-55-Z-2466/31/115d
- Funkcije
prekidač (brighT-on/dark-on)
- min. pogonski napon
12 V DC/AC
- Pogonski napon maks.
240 V DC/AC
- Pogonski napon
12 - 240 V DC/AC
- Vrijeme odziva
20 ms
- Vrsta kontakta
1 prebacivanje
- Izlazi
relej
- Frekvencija prebacivanja
25 Hz
- Priključak
utikač
- Materijal kućišta
ABS
- Tip odašiljača
LED crveni
- Valna duljina
660 nm
21 m
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
25.8 mm
- Visina
88 mm
- Dubina
65.5 mm
- dim.
(Š x V x D) 25.8 x 88 x 65.5 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2627677 Pepperl+Fuchs reflektirajuća svjetlosna barijera RLK28-55-Z-2466/31/115d 204401 prekidač (brighT-on/dark-on) 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2627677 Pepperl+Fuchs reflektirajuća svjetlosna barijera RLK28-55-Z-2466/31/115d 204401 prekidač (brighT-on/dark-on) 1 St.
Opis
Radni raspon: 0 ... 17 m, emiter svjetla: LED, vrsta svjetla: crveno, promjenjivo svjetlo, 660 nm, izlaz signala: relej, 1 preklopni kontakt, način prebacivanja: svjetlo/tamno prebacivanje, preklopiv (jedan H/D prekidač funkcionalan je samo kada je odgovarajući drugi je u položaju "tamno prebacivanje".), Priključak: 7-polni nadgradni utikač, do 250 V AC bez mrežne utičnice, radni napon: 12 ... 240 V AC/DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F)
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Radni raspon: 0 ... 17 m
- Udaljenost reflektora: 0,05 ... 17 m
- Ograničenje dometa: 21 m |
- Referentni objekt: Reflektor H85-2
- Emiter svjetla: LED
- Vrsta svjetla: crveno, izmjenično svjetlo, 660 nm
- Polarizacijski filter: da
- Promjer svjetlosne točke: cca 290 mm na udaljenosti od 17 m
- Kut otvora: predajnik 1°, | prijemnik 2°
- Ograničenje vanjske svjetlosti: 80000 lux
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 600 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena
- Zaslon funkcija: 2 žute LED diode, svijetle kada je svjetlosni snop slobodan, trepću kada je funkcionalna rezerva premašena, gase se kada je snop svjetlosti prekinut.
- Kontrole: Podešavanje osjetljivosti (podešavanje do< 25% radnog raspona), prekidač za svjetlo/tamno
- električni podaci
- Radni napon: 12 ... 240 V AC/DC
- Potrošnja energije: ≤3.5VA
- Izlaz
- Tip prekidača: prekidač za svjetlo/mrak, preklopiv (jedan prekidač H/D radi samo kada je drugi u položaju "prekidač za mrak".)
- Signalni izlaz: relej, 1 preklopni kontakt
- Preklopni napon: max 250 V AC/DC
- Preklopna struja: max. 2 A
- Preklopni kapacitet: DC: max 50 W AC: max: 500 VA
- Frekvencija preklapanja: 25 Hz
- Vrijeme odziva: 20ms
- Funkcija mjerača vremena: GAN, GAB, IAB, GAN-IAB, GAN-GAB, programabilno | Raspon podešavanja 0,1 ... 10s
- usklađenost
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- Klasa zaštite: II, nazivni izolacijski napon ≤ 250 V AC sa stupnjem onečišćenja 1-2 prema IEC 60664-1 Izlazni krug s osnovnom izolacijom od upravljačkog kruga prema IEC 61140. | opasnost! | Klasa zaštite 2 vrijedi samo ako je stezni prostor zatvoren.
- Okolišni uvjeti
- Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F)
- Temperatura skladištenja: -40 ... 75 °C (-40 ... 167 °F)
- mehanički podaci
- Širina kućišta: 25,8 mm
- Visina kućišta: 88 mm
- Dubina kućišta: 65,5 mm
- Zaštita: IP65
- Priključak: 7-polni nadgradni utikač, do 250 V AC bez mrežne utičnice
- Materijal
- Kućište: plastika ABS
- Emisija svjetlosti: plastični disk
- Masa: 180g
