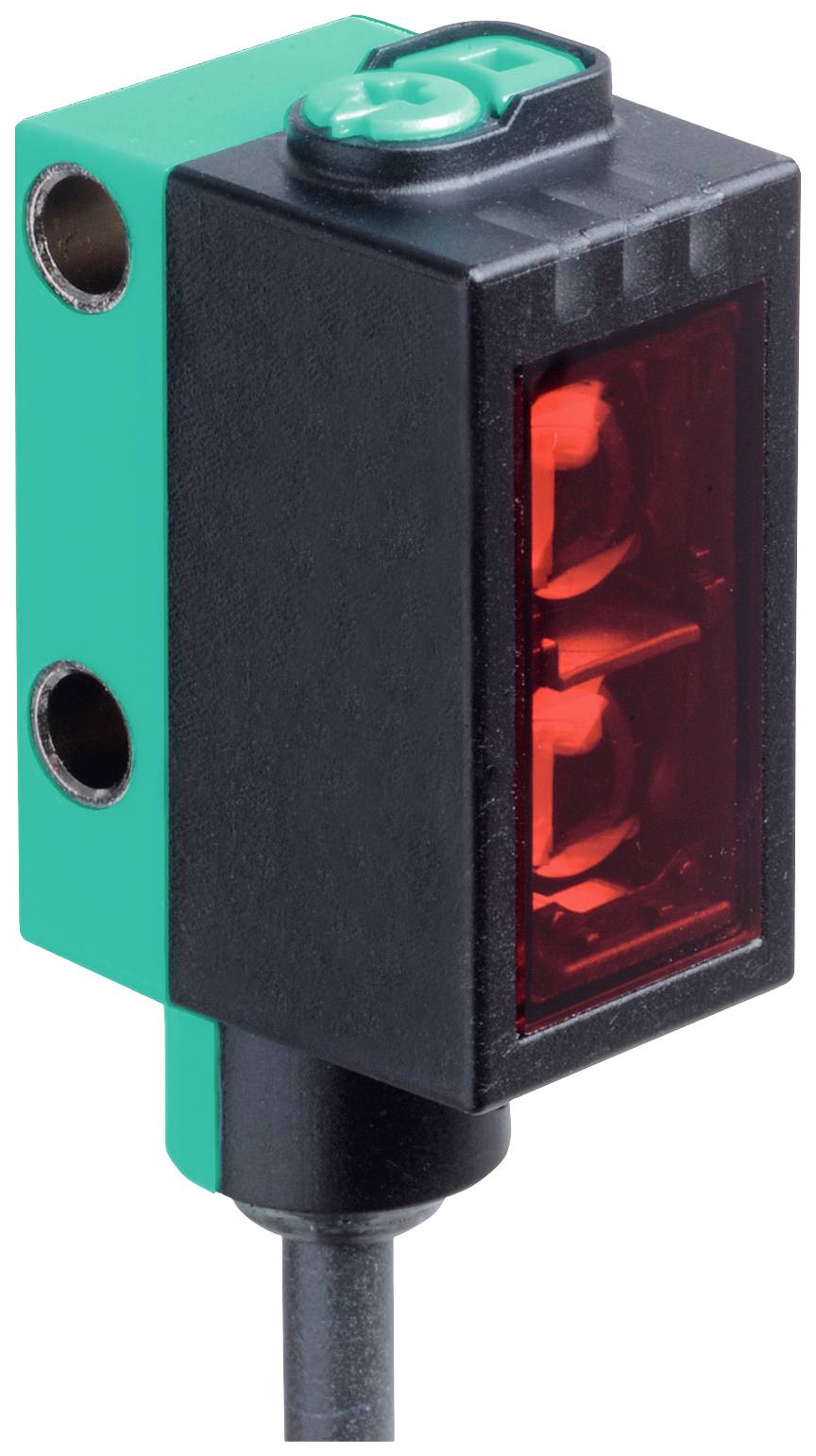

Slika slična
Slika slična
Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R101-E5-IO-0,3M-V1 267075-100605 prebacivanje u tami 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
reflektirajuća svjetlosna barijera
Funkcije
prebacivanje u tami
Pogonski napon maks.
30 V/DC
Priključak
M12, 4-polni
Tehnički list (PDF)
Broj
Ukupno (139,99 € / komad)
139,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta ambalaže
Piece
- Vrsta proizvoda
reflektirajuća svjetlosna barijera
- Tip
OBR7500-R101-E5-IO-0,3M-V1
- Funkcije
prebacivanje u tami
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
0.5 ms
- Vrsta kontakta
1 PNP
- Izlazi
pnp, zatvarač
- Frekvencija prebacivanja
1000 Hz
- Priključak
M12, 4-polni
- Duljina kabela
0.3 m
- Materijal kućišta
polikarbonat
- Tip odašiljača
LED crveni
10 m
- Određene značajke
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
13.9 mm
- Visina
33.8 mm
- Dubina
18.3 mm
- dim.
(Š x V x D) 13.9 x 33.8 x 18.3 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2629195 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R101-E5-IO-0,3M-V1 267075-100605 prebacivanje u tami 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2629195 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R101-E5-IO-0,3M-V1 267075-100605 prebacivanje u tami 1 St.
Opis
Radni raspon: 0 ... 7,5m; emiter svjetla: LED; Vrsta svjetla: crveno, naizmjenično svjetlo; Izlaz signala: 1 PNP, otporan na kratki spoj, zaštićen od obrnutog polariteta; Vrsta sučelja: IO-Link (preko C/Q = Pin 4); Vrsta strujnog kruga: Status isporuke je: C/Q - Pin4:; PNP normalno otvoren / tamno prebacivanje, IO-Link nc - Pin2:; otvorena; Priključak: fiksni kabel 300 mm s konektorom M12 x 1, 4-polni; Radni napon: 10 ... 30VDC; Temperatura okoline: -40 ... 60 °C (-40 ... 140°F), kabel; trajno instaliran -25 ... 60 °C (-13 ... 140°F), kabel; pomično nije prikladno za vučne lance
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Radni raspon: 0 ... 7,5 m
- Udaljenost reflektora: 0,03 ... 7,5 m
- Granični domet: 10 m
- Referentni objekt: Reflektor H85-2
- Emiter svjetla: LED
- Vrsta svjetla: crveno, naizmjenično svjetlo
- LED identifikacija rizične skupine: slobodna skupina
- Polarizacijski filter: da
- Promjer svjetlosne točke: cca 65 mm na udaljenosti od 1 m
- Kut otvaranja: 3,7 °
- Ograničenje ambijentalnog svjetla: EN 60947-5-2
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 724 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj
- Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
- Kontrole: prekidač za svjetlo/tamno
- Kontrole: regulator osjetljivosti
- Prikaz parametara: IO-Link komunikacija: LED zelena kratkotrajno isključivanje (1 Hz)
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
- IO-Link verzija: 1.1
- ID uređaja: 0x110216 (1114646)
- Brzina prijenosa: COM2 (38,4 kbps)
- Minimalno vrijeme ciklusa: 2,3 ms
- Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
- Podrška za SIO način: da
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Vrsta kruga: Status isporuke je: | C/Q - Pin4: PNP normalno otvoren/tamno prebacivanje, IO-Link | nc - Pin2: otvoren
- Izlaz signala: 1 PNP, otporan na kratki spoj, zaštićen od obrnutog polariteta
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 1000 Hz
- Vrijeme odziva: 0,5ms
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- UL odobrenje: E87056, cULus na popisu, "Klasa 2" napajanje, Tipska ocjena 1
- Okolišni uvjeti
- Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 13,9 mm
- Visina kućišta: 33,8 mm
- Dubina kućišta: 18,3 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: fiksni kabel 300 mm s konektorom M12 x 1, 4-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 21 g
- Dužina kabela: 0,3 m
