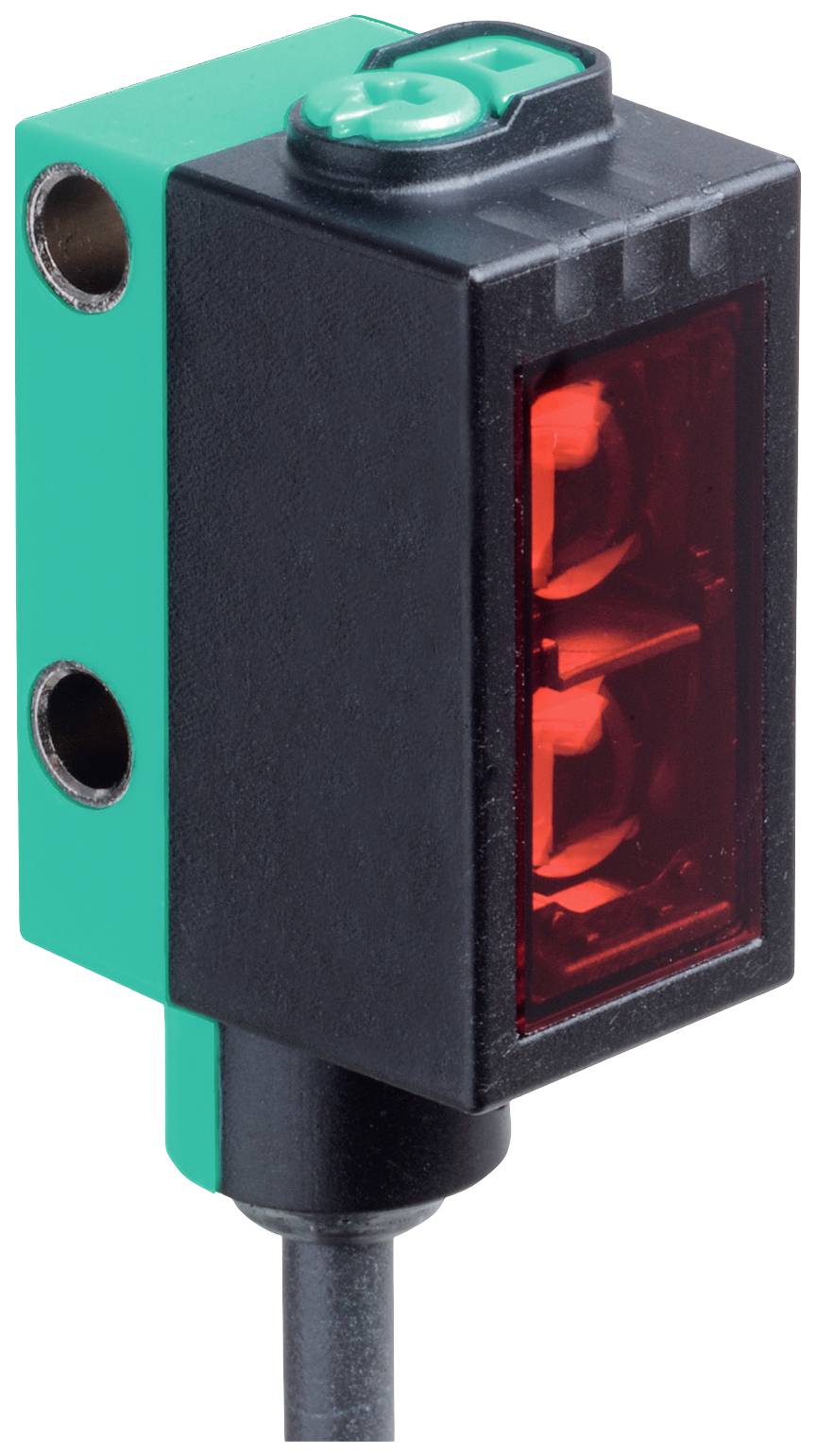

Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R101-E5-0,3M-V1 267075-100446 prebacivanje u tami 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
reflektirajuća svjetlosna barijera
Funkcije
prebacivanje u tami
Pogonski napon maks.
30 V/DC
Priključak
M12, 4-polni
Tip
OBR7500-R101-E5-0,3M-V1
Tehnički list (PDF)
Broj
Ukupno (144,99 € / komad)
144,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
reflektirajuća svjetlosna barijera
- Tip
OBR7500-R101-E5-0,3M-V1
- Funkcije
prebacivanje u tami
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
0.5 ms
- Vrsta kontakta
1 PNP
- Izlazi
pnp, zatvarač
- Frekvencija prebacivanja
1000 Hz
- Priključak
M12, 4-polni
- Duljina kabela
0.3 m
- Materijal kućišta
polikarbonat
- Tip odašiljača
LED crveni
10 m
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
13.9 mm
- Visina
33.8 mm
- Dubina
18.3 mm
- dim.
(Š x V x D) 13.9 x 33.8 x 18.3 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2627719 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R101-E5-0,3M-V1 267075-100446 prebacivanje u tami 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2627719 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R101-E5-0,3M-V1 267075-100446 prebacivanje u tami 1 St.
Opis
Radni raspon: 0 ... 7,5 m, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlazni signal: 1 PNP, otporan na kratki spoj, zaštićen od obrnutog polariteta, tip sklopke: vrsta sklopke senzora se može mijenjati. Status isporuke je: Q - Pin4: PNP normalno otvoren / tamno prekidanje nc - Pin2: otvoren, priključak: fiksni kabel 300 mm s konektorom M12 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Radni raspon: 0 ... 7,5 m
- Udaljenost reflektora: 0,03 ... 7,5 m
- Granični domet: 10 m
- Referentni objekt: Reflektor H85-2
- Emiter svjetla: LED
- Vrsta svjetla: crveno, naizmjenično svjetlo
- LED identifikacija rizične skupine: slobodna skupina
- Polarizacijski filter: da
- Promjer svjetlosne točke: cca 65 mm na udaljenosti od 1 m
- Kut otvaranja: 3,7 °
- Ograničenje ambijentalnog svjetla: EN 60947-5-2
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 724 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj
- Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
- Kontrole: prekidač za svjetlo/tamno
- Kontrole: Podešavanje osjetljivosti
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- Izlaz
- Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | Q - Pin4: PNP normalno otvoren/tamno prebacivanje | nc - Pin2: otvoren
- Izlaz signala: 1 PNP, otporan na kratki spoj, zaštićen od obrnutog polariteta
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 1000 Hz
- Vrijeme odziva: 0,5ms
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- Okolišni uvjeti
- Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 13,9 mm
- Visina kućišta: 33,8 mm
- Dubina kućišta: 18,3 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: fiksni kabel 300 mm s konektorom M12 x 1, 4-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 21 g
- Dužina kabela: 0,3 m
