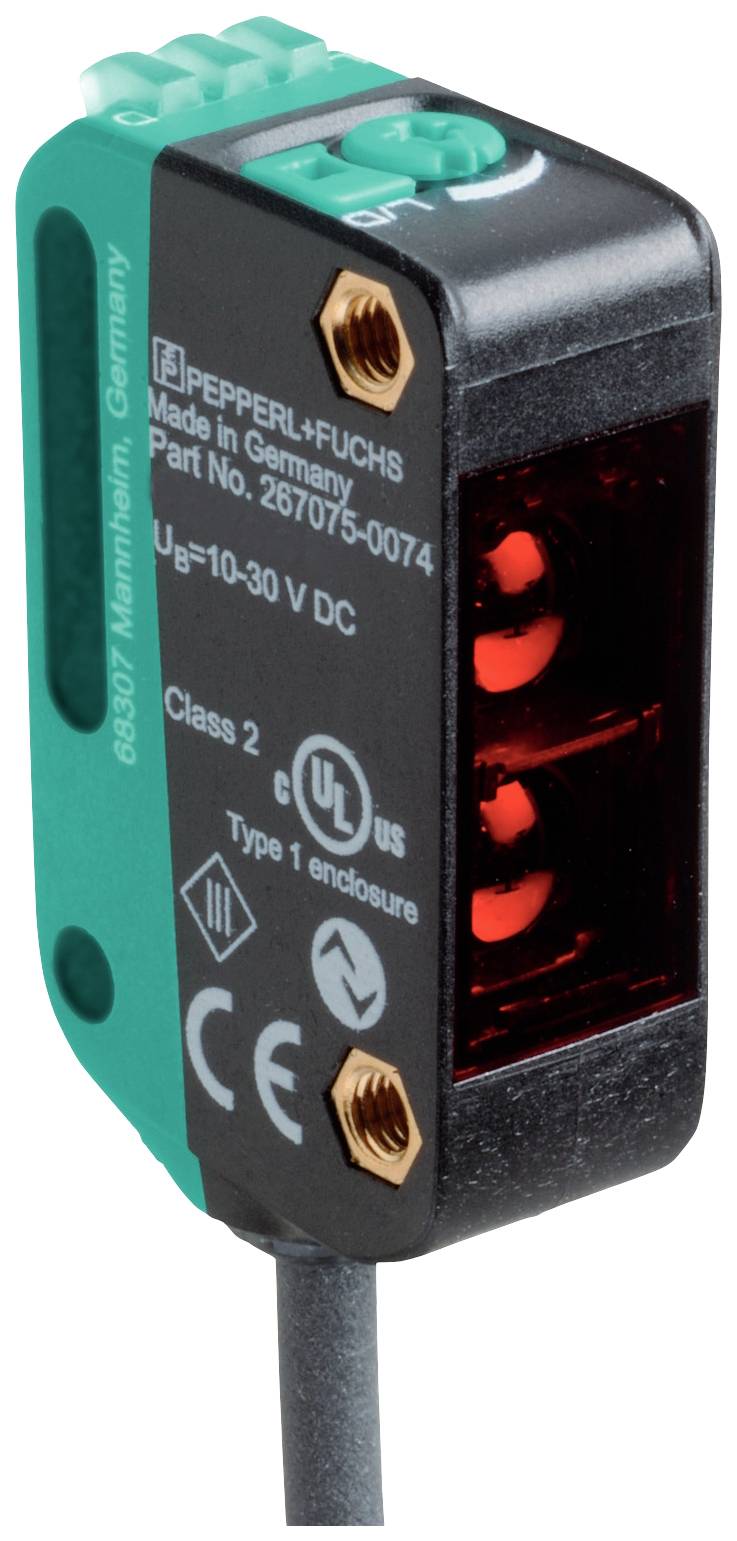

Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R100-EP-IO-0,3M-V3 267075-100009 retroreflektirajući 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
reflektirajuća svjetlosna barijera
Funkcije
retroreflektirajući
Pogonski napon maks.
30 V/DC
Priključak
M8
Tip
OBR7500-R100-EP-IO-0,3M-V3
Tehnički list (PDF)
Broj
Ukupno (139,99 € / komad)
139,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
reflektirajuća svjetlosna barijera
- Tip
OBR7500-R100-EP-IO-0,3M-V3
- Funkcije
retroreflektirajući
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
0.5 ms
- Vrsta kontakta
1 PNP
- Izlazi
NPN, zatvarač
pnp, otvarač
- Frekvencija prebacivanja
1000 Hz
- Priključak
M8
- Duljina kabela
0.3 m
- Materijal kućišta
polikarbonat
- Svojstvo materijala
polikarbonat
- Tip odašiljača
LED crveni
10 m
- Određene značajke
LED zaslon
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
11 mm
- Visina
37.1 mm
- Dubina
21.5 mm
- dim.
(Š x V x D) 11 x 37.1 x 21.5 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2627697 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R100-EP-IO-0,3M-V3 267075-100009 retroreflektirajući 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2627697 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBR7500-R100-EP-IO-0,3M-V3 267075-100009 retroreflektirajući 1 St.
Opis
Radni raspon: 0 ... 7,5 m, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C/ Q = pin 4), tip prebacivanja: tip prekidača senzora se može promijeniti. Status isporuke je: C/Q - Pin4: NPN NO kontakt / tamno preklapanje, PNP NC kontakt / svjetlo prespajanje, IO-Link, priključak: fiksni kabel 300 mm s konektorom M8 x 1, 3-pinski, radni napon: 10 . .. 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Radni raspon: 0 ... 7,5 m
- Udaljenost reflektora: 0,03 ... 7,5 m
- Granični domet: 10 m
- Referentni objekt: Reflektor H85-2
- Emiter svjetla: LED
- Vrsta svjetla: crveno, naizmjenično svjetlo
- LED identifikacija rizične skupine: slobodna skupina
- Polarizacijski filter: da
- Promjer svjetlosne točke: cca 65 mm na udaljenosti od 1 m
- Kut otvaranja: 3,7 °
- Ograničenje ambijentalnog svjetla: EN 60947-5-2
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 724 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
- Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
- Kontrole: prekidač za svjetlo/tamno
- Kontrole: Podešavanje osjetljivosti
- Prikaz parametara: IO-Link komunikacija: LED zelena kratkotrajno isključivanje (1 Hz)
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
- IO-Link verzija: 1.1
- ID uređaja: 0x110201 (1114625)
- Brzina prijenosa: COM2 (38,4 kbps)
- Minimalno vrijeme ciklusa: 2,3 ms
- Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
- Podrška za SIO način: da
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoren/svjetlo prebacivanje, IO-Link
- Izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 1000 Hz
- Vrijeme odziva: 0,5ms
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- Okolišni uvjeti
- Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 11 mm
- Visina kućišta: 37,1 mm
- Dubina kućišta: 21,5 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: fiksni kabel 300 mm s konektorom M8 x 1, 3-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 15 g
- Dužina kabela: 0,3 m
