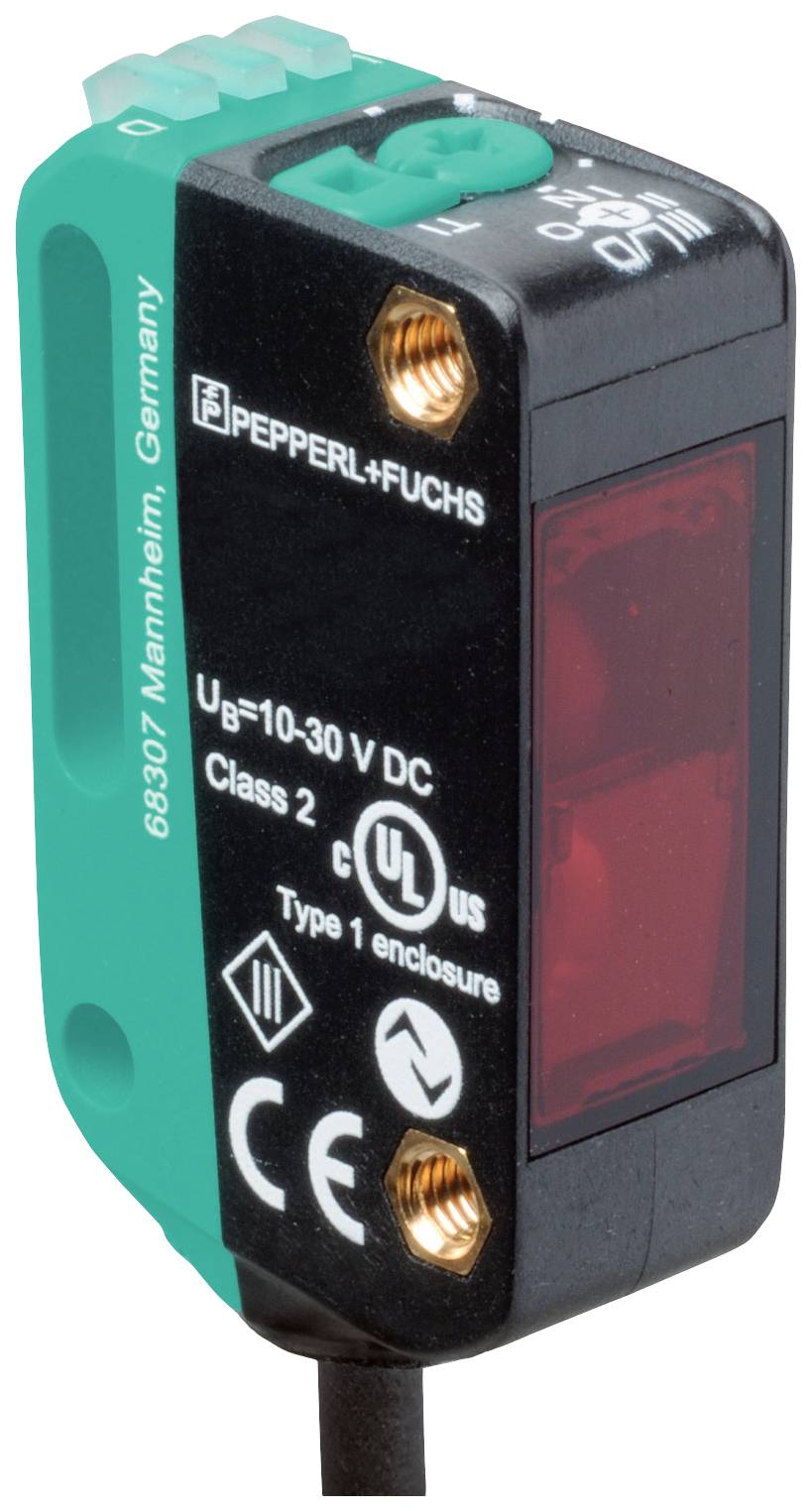

Pepperl+Fuchs reflektirajuća svjetlosna barijera OBG5000-R100-2EP1-IO-0,3M-V1 267075-100480 Push-pull s inverzijom poduč
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
reflektirajuća svjetlosna barijera
Funkcije
podučavanje
Pogonski napon maks.
30 V/DC
Priključak
M12, 4-polni
Tip
OBG5000-R100-2EP1-IO-0,3M-V1
Tehnički list (PDF)
Broj
Ukupno (209,99 € / komad)
209,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
reflektirajuća svjetlosna barijera
- Tip
OBG5000-R100-2EP1-IO-0,3M-V1
- Izvedba
Push-pull s inverzijom
- Funkcije
podučavanje
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
1 ms
- Izlazi
NPN, otvarač
NPN, zatvarač
pnp, otvarač
pnp, zatvarač
- Frekvencija prebacivanja
500 Hz
- Priključak
M12, 4-polni
- Duljina kabela
0.3 m
- Materijal kućišta
polikarbonat
- Tip odašiljača
LED crveni
6 m
- Određene značajke
s gušenjem pozadine
- Min. temperatura
-20 °C
- Maks. temperatura
60 °C
- Širina
11 mm
- Visina
37.1 mm
- Dubina
21.5 mm
- dim.
(Š x V x D) 11 x 37.1 x 21.5 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2627723 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBG5000-R100-2EP1-IO-0,3M-V1 267075-100480 Push-pull s inverzijom poduč
Upute za rad i sigurnost
Upute za rad i sigurnost 2627723 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBG5000-R100-2EP1-IO-0,3M-V1 267075-100480 Push-pull s inverzijom poduč
Opis
Radni raspon: 0 ... 3,5 m u načinu učenja; 0 ... 5 m s položajem prekidača "N", emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO- Link (putem C/Q = pin 4), tip prebacivanja: tip prekidača senzora je promjenjiv. Status isporuke je: C/Q - Pin4: NPN NC kontakt / prebacivanje svjetla, PNP NO kontakt / tamno prebacivanje, IO-Link /Q - Pin2: NPN NO kontakt / tamno prebacivanje, PNP NC kontakt / prebacivanje svjetla, veza: fiksno kabel 300 mm s konektorom M12 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -20 ... 60 °C (-4 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Radni raspon: 0 ... 3,5 m u načinu učenja; 0 ... 5 m s položajem prekidača "N"
- Udaljenost reflektora: 0 ... 3,5 m u načinu učenja; 0 ... 5 m s položajem prekidača "N"
- Granični domet: 6 m
- Referentni objekt: Reflektor H85-2
- Emiter svjetla: LED
- Vrsta svjetla: crveno, naizmjenično svjetlo
- LED identifikacija rizične skupine: slobodna skupina
- Promjer svjetlosne točke: cca 170 mm na udaljenosti od 3,5 m
- Kut otvora: oko 5 °
- Ograničenje ambijentalnog svjetla: EN 60947-5-2
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 600 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | Treperi s kratkim prekidom (1 Hz) - IO-Link mod
- Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
- Kontrole: Gumb za učenje
- Kontrole: okretni prekidač s 5 položaja za odabir načina rada
- Razine detekcije kontrasta: 10% - čiste PET boce punjene vodom | 18% - prozirne staklene boce | 40% - staklo u boji ili neprozirni materijali | podesivo pomoću okretnog prekidača
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = pin 4)
- IO-Link verzija: 1.1
- ID uređaja: 0x110A07 (1116679)
- Brzina prijenosa: COM2 (38,4 kbps)
- Minimalno vrijeme ciklusa: 2,3 ms
- Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
- Podrška za SIO način: da
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno zatvoren/svjetlo prebacivanje, PNP normalno otvoren/tamno prebacivanje, IO-Link | /Q - Pin2: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoreno/svjetlo prebacivanje
- Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 500 Hz
- Vrijeme odziva: 1ms
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- Okolišni uvjeti
- Temperatura okoline: -20 ... 60 °C (-4 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 11 mm
- Visina kućišta: 37,1 mm
- Dubina kućišta: 21,5 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: fiksni kabel 300 mm s konektorom M12 x 1, 4-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 17 g
- Dužina kabela: 0,3 m
