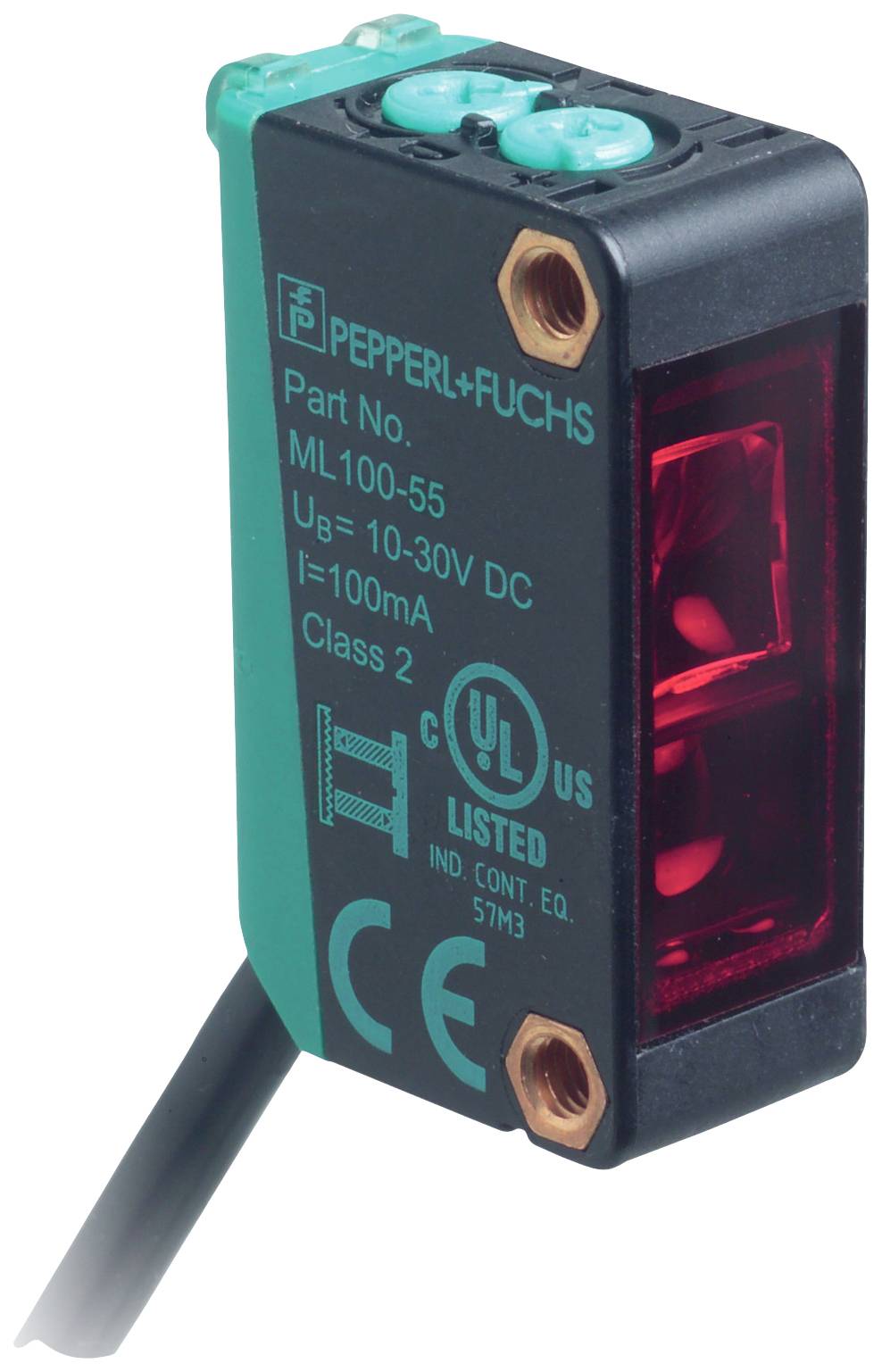

Pepperl+Fuchs reflektirajuća svjetlosna barijera ML100-55-G/103/115 297836 prebacivanje svjetla 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
reflektirajuća svjetlosna barijera
Funkcije
prebacivanje svjetla
Pogonski napon maks.
30 V/DC
Priključak
kabel
Tip
ML100-55-G/103/115
Tehnički list (PDF)
Broj
Ukupno (144,99 € / komad)
144,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
reflektirajuća svjetlosna barijera
- Tip
ML100-55-G/103/115
- Funkcije
prebacivanje svjetla
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrijeme odziva
0.5 ms
- Vrsta kontakta
1 PNP
- Izlazi
PNP
- Frekvencija prebacivanja
1000 Hz
- Priključak
kabel
- Duljina kabela
2 m
- Materijal kućišta
polikarbonat
- Tip odašiljača
LED crveni
- Izlaz svjetla
aksijalni
2.5 m
- Određene značajke
LED zaslon
- Min. temperatura
-30 °C
- Maks. temperatura
60 °C
- Širina
11 mm
- Visina
31 mm
- Dubina
20 mm
- dim.
(Š x V x D) 11 x 31 x 20 mm
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2628876 Pepperl+Fuchs reflektirajuća svjetlosna barijera ML100-55-G/103/115 297836 prebacivanje svjetla 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2628876 Pepperl+Fuchs reflektirajuća svjetlosna barijera ML100-55-G/103/115 297836 prebacivanje svjetla 1 St.
Opis
Radni raspon: 0 ... 2,5 m, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 1 PNP izlaz, otporan na kratki spoj, zaštićen od promjene polariteta, otvoreni kolektor, tip prekidanja: tip prekidača senzora se može mijenjati. Stanje isporuke je: uklopno svjetlo, priključak: fiksni kabel 2 m, radni napon: 10 ... 30 V DC, temperatura okoline: -30 ... 60 °C (-22 ... 140 °F)
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Radni raspon: 0 ... 2,5 m
- Udaljenost reflektora: 0,05 ... 2,5 m
- Ograničenje dometa: 2,5m
- Referentni objekt: Reflektor H50
- Emiter svjetla: LED
- Vrsta svjetla: crveno, naizmjenično svjetlo
- Polarizacijski filter: da
- Promjer svjetlosne točke: cca 180 mm na udaljenosti od 2,5 m
- Kut otvora: oko 4 °
- Emisija svjetla: frontalno
- Ograničenje ambijentalnog svjetla: EN 60947-5-2:2007+A1:2012
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 860 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: Mreža uključena (napajanje uključeno) Teach-In: LED žuto/zeleno; treptanje u fazi; 2,5 Hz pogreška učenja: LED žuto/zeleno; protufazno treptanje; 8,0 Hz
- Zaslon funkcija: LED žuta: svijetli kada je prijenosna zraka primljena isključena kada je zraka prekinuta
- Upravljački elementi: Teach-in okretni prekidač
- Kontrole: prebacivanje svjetla/tame unaprijed postavljeno na prebacivanje svjetla
- Razine detekcije kontrasta: 18% - prozirne staklene boce | 40% - staklo u boji ili neprozirni materijali | podesiv sklopkom za učenje |
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda: 20 mA
- Izlaz
- Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: uključenje svjetla
- Izlaz signala: 1 PNP izlaz, otporan na kratki spoj, zaštita od obrnutog polariteta, otvoreni kolektor
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 1000 Hz
- Vrijeme odziva: 0,5ms
- usklađenost
- Standard proizvoda: EN 60947-5-2
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- UL priznavanje: cULus naveden, izvor napajanja klase 2 ili UL naveden izvor napajanja s ograničenim izlaznim naponom s (eventualno integriranim) osiguračem (maks. 3,3 A prema UL248), kućište tipa 1
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Okolišni uvjeti
- Temperatura okoline: -30 ... 60 °C (-22 ... 140 °F)
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 11 mm
- Visina kućišta: 31 mm
- Dubina kućišta: 20 mm
- Zaštita: IP67
- Priključak: fiksni kabel 2 m
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 50 g
- Moment pritezanja za pričvrsne vijke: 0,6 Nm
- Dužina kabela: 2 m
