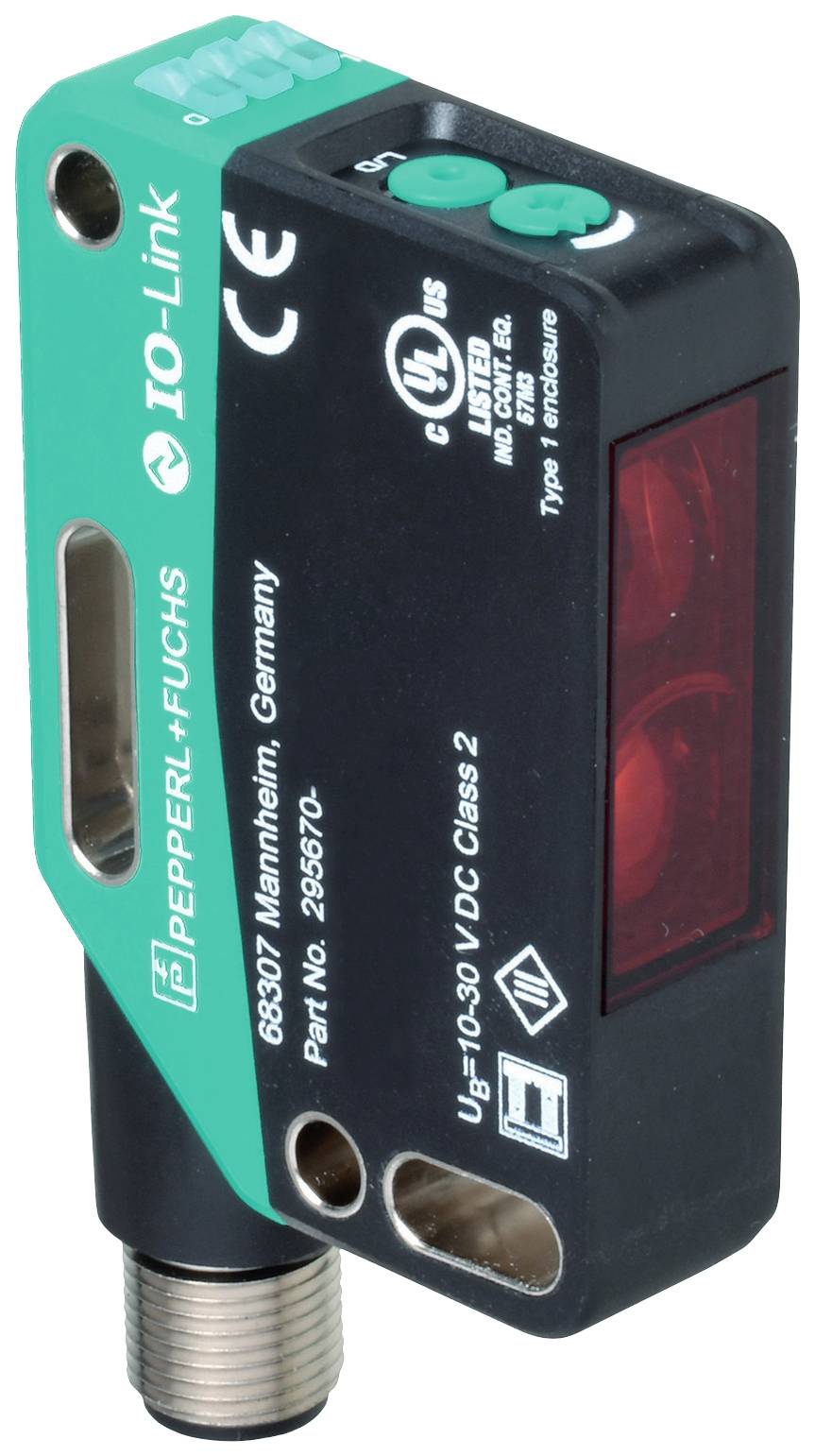

Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L senzor udaljenosti 1 St. Domet (maks. u otvorenom polju): 300 mm (D x Š x V) 41.7
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
senzor udaljenosti
min. pogonski napon
10 V/DC
Pogonski napon maks.
30 V/DC
Maks. domet
300 mm
Tehnički list (PDF)
Broj
Ukupno (565,00 € / komad)
565,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta ambalaže
Piece
- Vrsta proizvoda
senzor udaljenosti
- Tip
OMT300-R201-2EP-IO-V1-L
- Sadržaj
1 St.
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Preklopni napon (maks.)
30 V/DC
- Prebacivanje struje (maks.)
100 mA
- Maks. rasklopna snaga
3 W
- Tip odašiljača
laserska dioda
- Promjer zrake
3 mm
- Kategorija lasera
1
- Izlazi
PNP
NPN
- Rezolucija
0.1 mm
- Domet min. (na otvorenom)
100 mm
300 mm
IP67
IP69
IP69 k (u ugrađenom stanju)
- Min. temperatura
10 °C
- Maks. temperatura
60 °C
- Dužina
41.7 mm
- Širina
15 mm
- Visina
61.7 mm
- dim.
(D x Š x V) 41.7 x 15 x 61.7 mm
- Tip navoja, strana za priključivanje
M12 x 1
- Proizvođač-br. dijela
295670-100353
- Broj polova
4
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2627653 Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L senzor udaljenosti 1 St. Domet (maks. u otvorenom polju): 300 mm (D x Š x V) 41.7
Upute za rad i sigurnost
Upute za rad i sigurnost 2627653 Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L senzor udaljenosti 1 St. Domet (maks. u otvorenom polju): 300 mm (D x Š x V) 41.7
Opis
Svjetlosni emiter: laserska dioda, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (putem C/Q = pin 4), vrsta kruga: stanje isporuke je: C/Q - pin4: NPN NO kontakt, PNP NC kontakt, IO-Link Q2 - Pin2: NPN NO kontakt, PNP NC kontakt, veza: utikač uređaja M12 x 1, 4- zatik, rotirajući za 90°, radni napon: 10 ... 30 V DC, temperatura okoline: 10 ... 60 °C (50 ... 140 °F)
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Raspon mjerenja: 100 ... 300 mm
- Referentni predmet: standardni bijeli, 100 mm x 100 mm
- Svjetlosni emiter: laserska dioda
- Vrsta svjetla: crveno, naizmjenično svjetlo
- Karakteristike lasera
- Napomena: LASERSKO SVJETLO, NEMOJTE BULJITI U ZRAK
- Laserska klasa 1
- Valna duljina: 680nm
- Divergencija snopa:> 5 mrad, d63< 2,8 mm u rasponu od 350 mm ... 800 mm
- Trajanje impulsa: 5,5 µs
- Brzina ponavljanja: približno 2,4 kHz
- maksimalna energija impulsa:< 40 nJ
- Kutno odstupanje: Max +/- 1,5°
- Promjer svjetlosne točke: cca 3 mm na udaljenosti od 300 mm
- Kut otvora: oko 0,3 °
- Ograničenje vanjske svjetlosti: EN 60947-5-2: 45000 lux
- Razlučivost: 0,1 mm
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 560 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
- Prikaz funkcija: LED žuto: statički uključeno - uklopni izlaz aktivan statički isključen - uklopni izlaz neaktivan
- Kontrole: Gumb za učenje
- Kontrole: okretni prekidač s 5 položaja za odabir načina rada
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 16 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
- IO-Link verzija: 1.1
- Profil uređaja: Identifikacija i dijagnoza | Pametni senzor tip 0 / tip 3.3
- ID uređaja: 0x11191A (1120538)
- Brzina prijenosa: COM2 (38,4 kbps)
- Minimalno vrijeme ciklusa: 3 ms
- Širina procesnih podataka: Unos procesnih podataka 4 bajta | Izlaz procesnih podataka 2 bita
- Podrška za "SIO Mode": da
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Vrsta kruga: Status isporuke je: | C/Q - Pin4: NPN normalno otvoren, PNP normalno zatvoren, IO-Link | Q2 - Pin2: NPN normalno otvoren, PNP normalno zatvoren
- Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Vrijeme odziva: 2 ms
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Laserska sigurnost: EN 60825-1:2014
- Preciznost mjerenja
- Temperaturni pomak: 0,05%/K
- Vrijeme zagrijavanja: 5 min
- Ponovljivost:< 0,5%
- Pogreška linearnosti: 0,5%
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Odobrenje FDA: IEC 60825-1:2014 U skladu s 21 CFR 1040.10 i 1040.11 osim za odstupanja u skladu s Laser Notice No. 50, od 24.06.2007
- Okolišni uvjeti
- Temperatura okoline: 10 ... 60 °C (50 ... 140 °F)
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 15 mm
- Visina kućišta: 61,7 mm
- Dubina kućišta: 41,7 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: Utikač uređaja M12 x 1, 4-polni, 90° rotirajući
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 37 g
