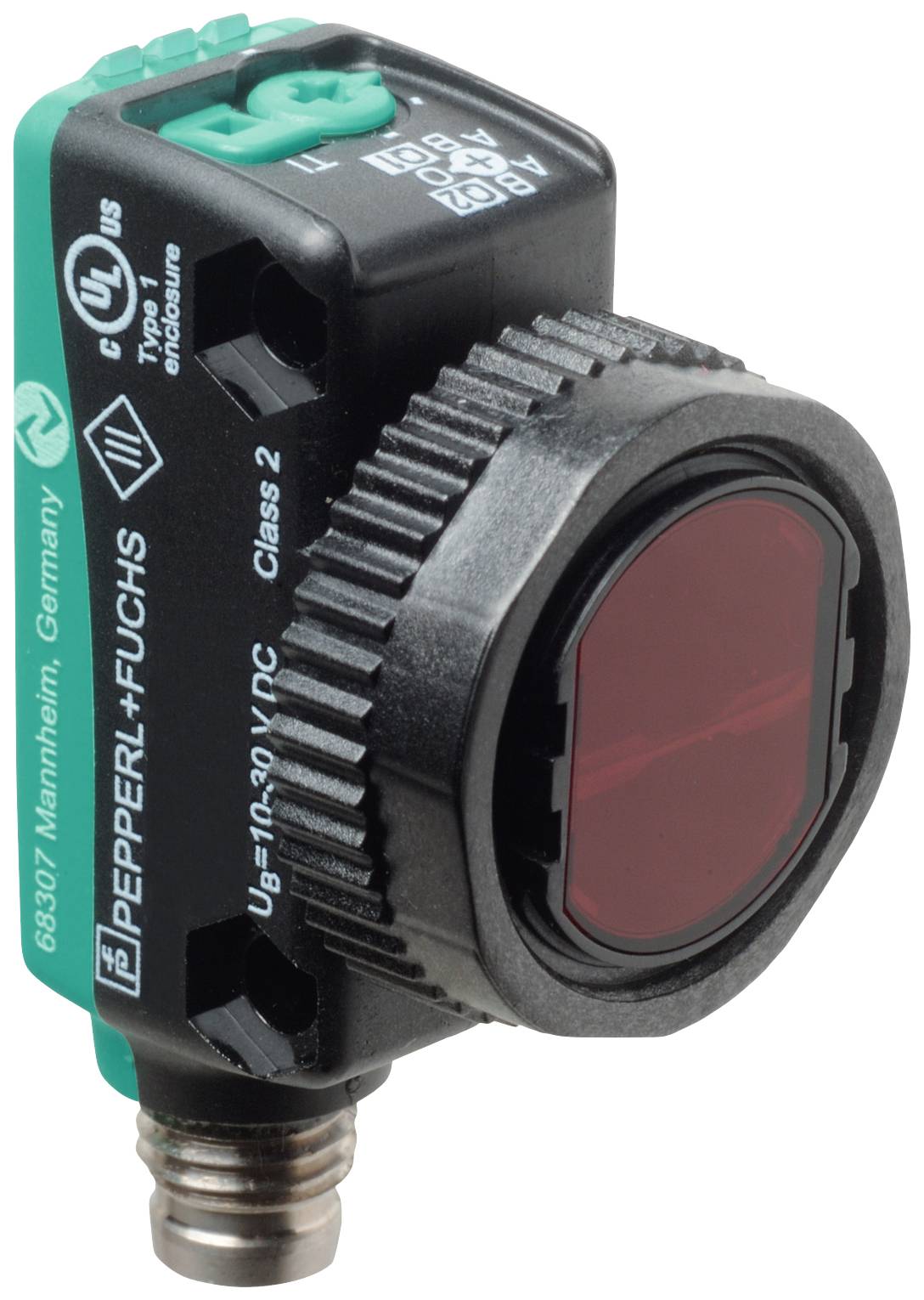

Pepperl+Fuchs OMT120-R103-EP-IO-V3-L senzor udaljenosti 1 St. Domet (maks. u otvorenom polju): 120 mm (D x Š x V) 26.7 x
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor udaljenosti
min. pogonski napon
10 V/DC
Pogonski napon maks.
30 V/DC
Maks. domet
120 mm
Tip
OMT120-R103-EP-IO-V3-L
Tehnički list (PDF)
Broj
Ukupno (565,00 € / komad)
565,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
senzor udaljenosti
- Tip
OMT120-R103-EP-IO-V3-L
- Sadržaj
1 St.
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Preklopni napon (maks.)
30 V/DC
- Prebacivanje struje (maks.)
100 mA
- Tip odašiljača
laserska dioda
- Promjer zrake
3 mm
- Kategorija lasera
1
- Izlazi
PNP
NPN
- Rezolucija
0.1 mm
- Domet min. (na otvorenom)
40 mm
120 mm
- Tolerancija ±
1 %
IP67
IP69
IP69 k (u ugrađenom stanju)
- Min. temperatura
10 °C
- Maks. temperatura
60 °C
- Dužina
26.7 mm
- Širina
15 mm
- Visina
43.9 mm
- dim.
(D x Š x V) 26.7 x 15 x 43.9 mm
- Tip navoja, strana za priključivanje
M8 x 1
- Proizvođač-br. dijela
267075-100393
- Broj polova
3
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2627595 Pepperl+Fuchs OMT120-R103-EP-IO-V3-L senzor udaljenosti 1 St. Domet (maks. u otvorenom polju): 120 mm (D x Š x V) 26.7 x
Upute za rad i sigurnost
Upute za rad i sigurnost 2627595 Pepperl+Fuchs OMT120-R103-EP-IO-V3-L senzor udaljenosti 1 St. Domet (maks. u otvorenom polju): 120 mm (D x Š x V) 26.7 x
Opis
Svjetlosni emiter: laserska dioda, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C/Q = pin 4), vrsta kruga: status isporuke je: C/Q - pin4: NPN normalno otvoreni kontakt, PNP NC kontakt, IO-Link, priključak: konektor uređaja M8 x 1, 3-pinski, radni napon: 10 ... 30 V DC, temperatura okoline: 10 ... 60 °C (50 ... 140 °F)
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Mjerni raspon: 40 ... 120 mm
- Referentni predmet: standardni bijeli, 100 mm x 100 mm
- Svjetlosni emiter: laserska dioda
- Vrsta svjetla: crveno, naizmjenično svjetlo
- Karakteristike lasera
- Napomena: LASERSKO SVJETLO, NEMOJTE BULJITI U ZRAK
- Laserska klasa 1
- Valna duljina: 680nm
- Divergencija snopa:> 5 mrad d63 d63< 1 mm u rasponu od 50 mm ... 250 mm
- Trajanje impulsa: 3 µs
- Brzina ponavljanja: približno 3 kHz
- Maksimalna energija impulsa: 15,2 nJ
- Kutno odstupanje: Max +/- 1,5°
- Promjer svjetlosne točke: cca 3 mm na udaljenosti od 120 mm
- Kut otvora: oko 2 °
- Ograničenje vanjske svjetlosti: EN 60947-5-2: 30000 lux
- Razlučivost: 0,1 mm
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 560 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
- Prikaz funkcija: LED žuto: statički uključeno - uklopni izlaz aktivan statički isključen - uklopni izlaz neaktivan
- Kontrole: Gumb za učenje
- Kontrole: okretni prekidač s 5 položaja za odabir načina rada
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
- Profil uređaja: pametni senzor
- Brzina prijenosa: COM2 (38,4 kbps)
- IO-Link verzija: 1.1
- Minimalno vrijeme ciklusa: 3 ms
- Širina procesnih podataka: Ulazni procesni podaci 3 bajta Izlazni procesni podaci 2 bita
- Podrška za SIO način: da
- ID uređaja: 0x11090A (1116426)
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Vrsta kruga: Status isporuke je: | C/Q - Pin4: NPN normalno otvoren, PNP normalno zatvoren, IO-Link |
- Izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Vrijeme odziva: 2 ms
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Laserska sigurnost: EN 60825-1:2014
- Preciznost mjerenja
- Temperaturni pomak: 0,05%/K
- Vrijeme zagrijavanja: 5 min
- Ponovljivost: ≤ 1%
- Pogreška linearnosti: ± 1%
- Odobrenja i certifikati
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- Odobrenje FDA: IEC 60825-1:2007 U skladu s 21 CFR 1040.10 i 1040.11 osim za odstupanja u skladu s Laser Notice No. 50, od 24.06.2007
- Okolišni uvjeti
- Temperatura okoline: 10 ... 60 °C (50 ... 140°F) |
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- mehanički podaci
- Širina kućišta: 15 mm
- Visina kućišta: 43,9 mm
- Dubina kućišta: 26,7 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: konektor uređaja M8 x 1, 3-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 12 g
