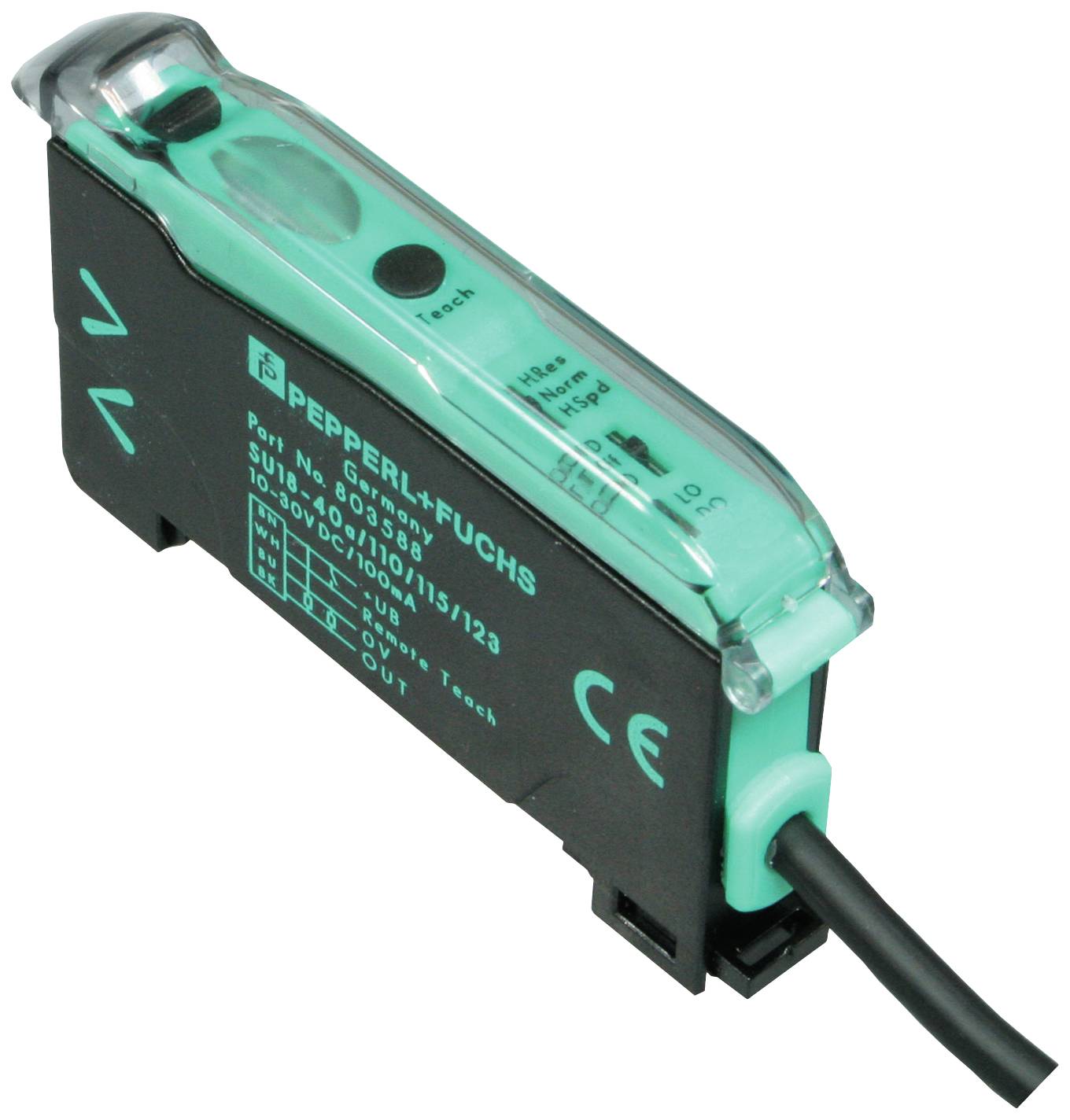

Pepperl+Fuchs 803586 SU18-40a/110/115/126a senzor za svjetlosni vodič 1 St. antivalentan (D x Š x V) 62.3 x 9 x 34.5 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
senzor za svjetlosni vodič
min. pogonski napon
10 V/DC
Pogonski napon maks.
30 V/DC
Tip
SU18-40a/110/115/126a
Sadržaj
1 St.
Tehnički list (PDF)
Broj
Ukupno (229,99 € / komad)
229,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
senzor za svjetlosni vodič
- Tip
SU18-40a/110/115/126a
- Sadržaj
1 St.
- Određene značajke
LED zaslon
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Vrsta kontakta
antivalentan
- Preklopni napon (maks.)
30 V/DC
- Prebacivanje struje (maks.)
100 mA
- Priključak
pletenica
IP50
- Min. temperatura
-10 °C
- Maks. temperatura
55 °C
- Dužina
62.3 mm
- Širina
9 mm
- Visina
34.5 mm
- dim.
(D x Š x V) 62.3 x 9 x 34.5 mm
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a senzor za svjetlosni vodič 1 St. antivalentan (D x Š x V) 62.3 x 9 x 34.5 mm
Upute za rad i sigurnost
Upute za rad i sigurnost 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a senzor za svjetlosni vodič 1 St. antivalentan (D x Š x V) 62.3 x 9 x 34.5 mm
Opis
Raspon skeniranja: do 150 mm (KLR-C02-2,2-2,0-K146), izvor svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, 660 nm, izlaz signala: 1 push-pull izlaz NPN/ PNP, otporan na kratki spoj, tip sklopke: sklopka svjetlo/mrak, preklopiv, priključak: kabel 2 m, 4 x 0,14 mm2, PVC, radni napon: 10 ... 30 V DC, temperatura okoline: -10 ... 55 °C (14 ... 131 °F)
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Raspon skeniranja: do 150 mm (KLR-C02-2.2-2.0-K146)
- Raspon: do 450 mm (KLE-C01-2.2-2.0-K116)
- Emiter svjetla: LED
- Vrsta svjetla: crveno, izmjenično svjetlo, 660 nm
- Ograničenje vanjske svjetlosti: 10000 lux
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 690 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Zaslon rada: LED zelena, statički osvijetljena uključena, zaslon niskog napona: LED zelena pulsira (približno 0,8 Hz), kratki spoj: LED zelena treperi (približno 4 Hz)
- Zaslon funkcije: LED žuta: statički osvijetljen status preklapanja, treperi kada je funkcionalna rezerva premašena
- Upravljački elementi: gumb za učenje | Klizni prekidač 2 položaja: prebacivanje svjetlo/mrak | Klizna sklopka 3 položaja: funkcije timera - timer isključen, ON odgoda 40 ms, OFF odgoda 40 ms | Klizni prekidač 3 položaja: način rada - normalan, velika brzina prebacivanja, visoka rezolucija
- električni podaci
- Radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10%
- Struja praznog hoda: ≤30mA
- Izlaz
- Izlaz prije kvara: 1 push-pull izlaz NPN/PNP, otporan na kratki spoj
- Vrsta sklopke: sklopka svjetlo/mrak, preklopna
- Signalni izlaz: 1 push-pull izlaz NPN/PNP, otporan na kratki spoj
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Pad napona: ≤ 2 V DC pri 100 mA; ≤ 0,7 V pri 10 mA
- Frekvencija prebacivanja: standardni način: 3 kHz, brzi način rada: 6 kHz, visoka rezolucija: 500 Hz
- Vrijeme odziva: standardni način: 160 µs, brzi način rada: 80 µs, visoka rezolucija: 1 ms
- Točnost ponavljanja: ≤ 0,5% postavljenog raspona skeniranja
- Usklađenost sa standardima i smjernicama
- Usklađenost sa standardima
- Norma proizvoda: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Odobrenja i certifikati
- UL odobrenje: Na popisu cULus, izvor napajanja klase 2, kućište tipa 1
- CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
- Okolišni uvjeti
- Temperatura okoline: -10 ... 55 °C (14 ... 131 °F)
- Temperatura skladištenja: -20 ... 70 °C (-4 ... 158 °F)
- mehanički podaci
- Širina kućišta: 9 mm
- Visina kućišta: 34,5 mm
- Dubina kućišta: 62,3 mm
- Tip zaštite: IP50
- Priključak: 2 m kabela, 4 x 0,14 mm 2 , PVC
- Materijal
- Kućište: PC
- Masa: 45g
