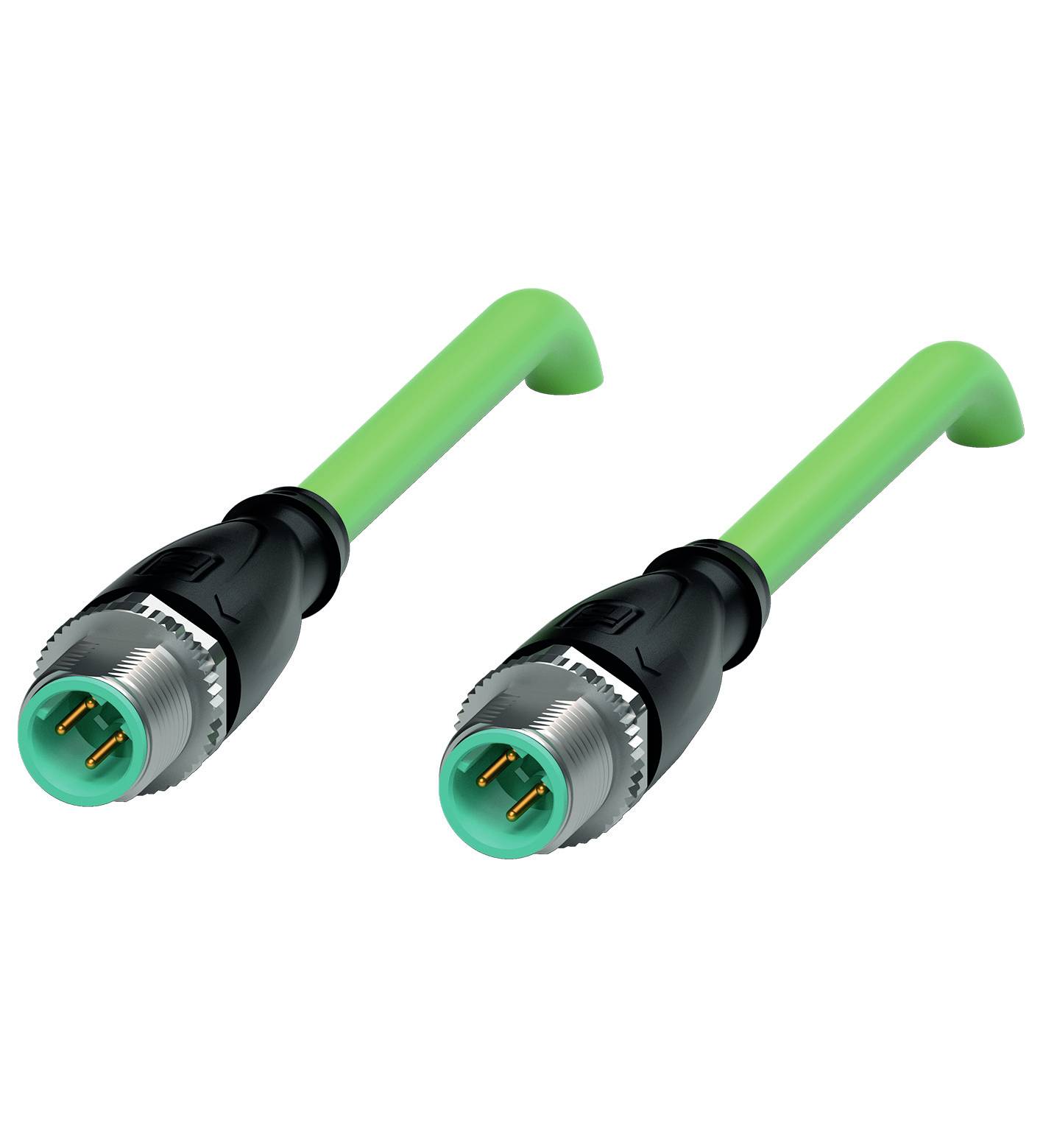

Pepperl+Fuchs 70136074 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 100 m Broj polova: 4, 4 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M12 utikač, ravan
Priključna strana B
M12 utikač, ravan
Broj polova
4
4
Duljina kabela
100 m
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
905,00 €
3
2% = 22,08 €
882,92 €
5
3% = 30,86 €
874,14 €
10
4% = 36,74 €
868,26 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (905,00 € / komad)
905,00 €
sa PDV-om
Tehnički podaci
- Tip
V1SD-G-GN100M-PUR-E1S-V1D-G
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M12 utikač, ravan
- Priključna strana B
M12 utikač, ravan
- Broj polova
4
4
- Duljina kabela
100 m
- Materijal plašta
PUR
- Nazivni napon
60 V/DC
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
6 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
M12 utikač
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
D
- Kontaktni materijal
Au
- Površina kontakta
Au
- Maks. presjek
0.34 mm²
IP68
IP69
- Posebne značajke
Ethernet
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
70136074
- Sadržaj
1 St.
- Promjer
6 mm
- Kabel-Ø do
6 mm
- Područje kabelskog Ø
6 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2631078 Pepperl+Fuchs 70136074 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 100 m Broj polova: 4, 4 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2631078 Pepperl+Fuchs 70136074 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 100 m Broj polova: 4, 4 1 St.
Opis
Ethernet bus kabel M12 ravni konektor na M12 ravni konektor; D-kodiran, 4-pinski, PUR kabel, zeleni, Cat5e, oklopljen,; UL-odobreno, pogodno za vučne lance; Dužina: 100m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utikač
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: D-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: D-kodirano
- električni podaci
- Radni napon: Max 48VAC / 60VDC
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Kategorija komponente: CAT5 (IEC 11801), CAT5e (IEC 61156-6)
- Zapaljivost: IEC 60332-1-2 / UL 2556
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -30 ... 70 °C (-22 ... 158 °F)
- Kabel, fleksibilan: -20 ... 70 °C (-4 ... 158 °F)
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: uzdužna nazubljena i šesterokutna matica SW = 14 mm
- Ciklusi parenja: min. 100
- Oklop: oklop postavljen na vijčani spoj
- Stupanj zaštite: IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer plašta: 6 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni |> 8 x promjer kabela, trajno instaliran
- Usko prianjanje jakne: maksimalno 60 N / 100 mm
- Boja plašta: zelena (slično RAL 6018)
- Broj jezgri: 4
- Presjek žice: 0,34 mm 2 / 22 AWG
- boja jezgre: jezgra 1: žuta | Žica 2: bijela | jezgra 3: narančasta | Jezgra 4: plava
- Struktura jezgre: 7 x 0,254 mm Ø | upleteni u parove da tvore četvorku zvijezda
- Sjenilo: aluminijski laminirani poliesterski film | Cu pletenica, kalajisana
- Dužina: 100 m
- Prikladnost vučnog lanca
- Ciklusi vučnog lanca: maks. 1000000
- Brzina kretanja: maksimalno 3 m/s
- Udaljenost putovanja: maksimalno 5 m
- Ubrzanje: maksimalno 2 m/s 2 materijal
- LABS sloboda: da
- Bez halogena: da
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- Zapaljivost: FT2
