Name: Pepperl+Fuchs 70134549 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 RJ45 utikač 5 m Broj polova: 4, 8 1
Brand: Pepperl+Fuchs
SKU: 2630541
Availability: BackOrder

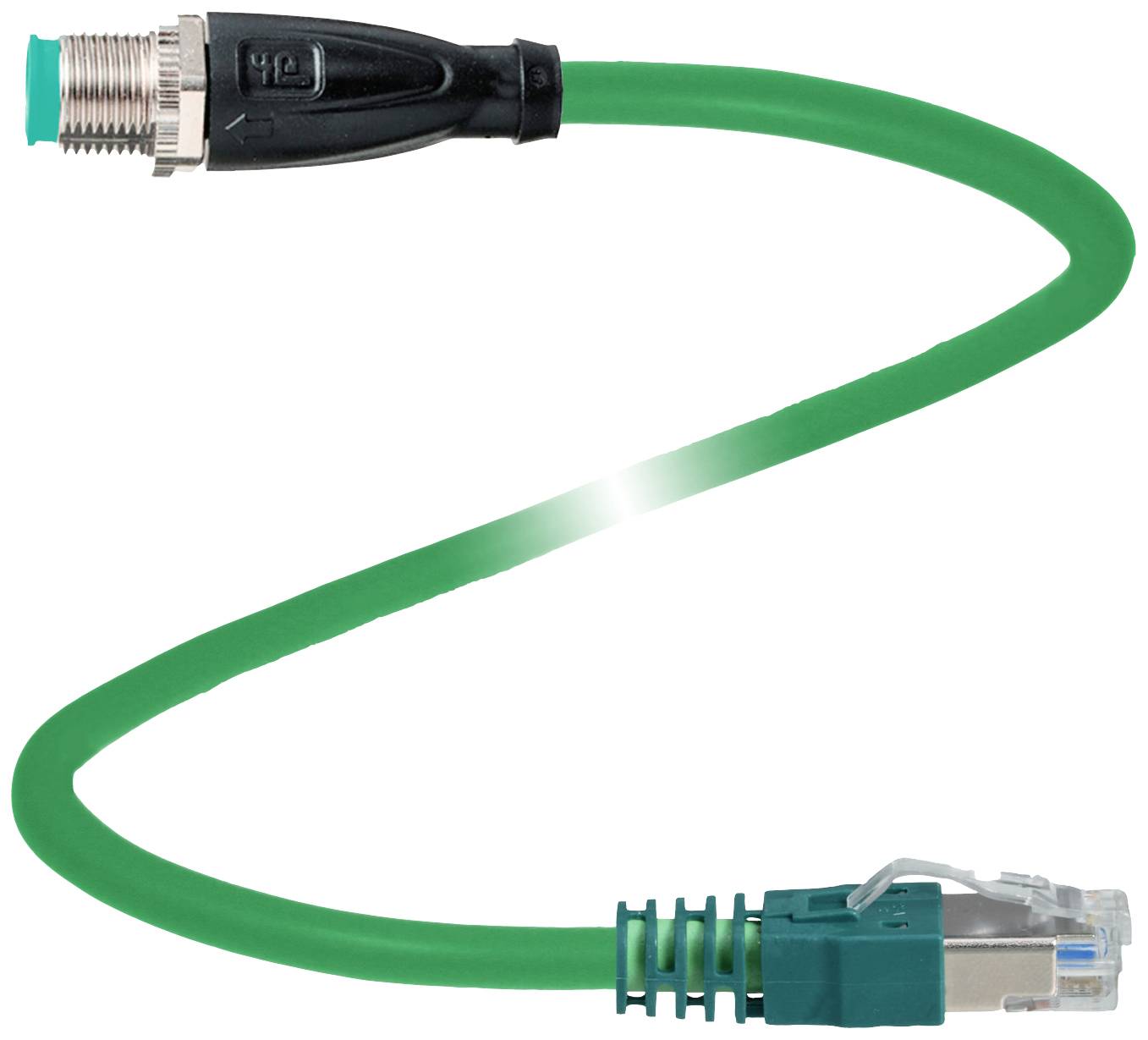

Zeleni Ethernet kabel s RJ45 utikačem na jednoj strani i M12 utikačem na drugoj, tipičan za mrežne primjene.

Slika slična

Vrsta proizvoda

utični konektor za senzor/aktivator, konfekcionirani

Konstrukcija

RJ45 utikač

Priključna strana A

M12 utikač, ravan

Priključna strana B

RJ45 utikač

Broj polova

Tehnički list (PDF)

Dostava sri,04.11.

Broj

kom. - zaliha Njemačka

Ukupno (69,99 € / komad)

69,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta ambalaže: Piece

Tip: V1SD-G-GN5M-PUR-E1S-V45-G

Vrsta proizvoda: utični konektor za senzor/aktivator, konfekcionirani

Konstrukcija: RJ45 utikač

Priključna strana A: M12 utikač, ravan

Priključna strana B: RJ45 utikač

Broj polova: 4
8

Duljina kabela: 5 m

Materijal plašta: PUR

Nazivni napon: 60 V/DC

Vanjski Ø: 6 mm

Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje): 0.34 mm²

Priključak: M12 utikač

Tip navoja, strana za priključivanje: M12 x 1

Kodiranje: D

Površina kontakta: Au

Maks. presjek: 0.34 mm²

Presjek (min.): 0.34 mm²

: IP68
IP69
IP20

Posebne značajke: pripremljen za energetski lanac

Min. temperatura: -40 °C

Maks. temperatura: 90 °C

Vrsta zatvaranja: navojno

Proizvođač-br. dijela: 70134549

Sadržaj: 1 St.

Promjer: 6 mm

Kabel-Ø do: 6 mm

Promjer kabela od: 6 mm

Područje kabelskog Ø: 6 - 6 mm

Bežična funkcija punjenja: ne

Promjer kabela: 0,34 mm²

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2630541 Pepperl+Fuchs 70134549 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 RJ45 utikač 5 m Broj polova: 4, 8 1

Upute za rad i sigurnost

Upute za rad i sigurnost 2630541 Pepperl+Fuchs 70134549 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 RJ45 utikač 5 m Broj polova: 4, 8 1

Opis

Kabel sabirnice Ethernet M12 konektor ravni D-kodiran na RJ45; Ethernet-kodirani, 4-pinski, PUR kabel, zeleni, Cat5e,; oklopljen, UL-odobren, pogodan za vučne lance; Duljina: 5m

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
konektor 1
Priključak: utikač
Dizajn: M12
Izvedba: ravno
Zaključavanje: vijčani spoj
Broj polova: 4
Kodiranje: D-kodirano
konektor 2
Priključak: utikač
Dizajn: RJ45
Izvedba: ravno
Zasun: zasun
Broj polova: 8
Kodiranje: EtherNet/IP / PROFINET
električni podaci
Radni napon: Max 48VAC / 60VDC
usklađenost
Stupanj zaštite: EN 60529
Utični spoj: M12 x 1 konektor: IEC 61076-2-101 | RJ45 konektor: IEC 60603-7
Kategorija komponente: CAT5 (IEC 11801), CAT5e (IEC 61156-6)
Zapaljivost: IEC 60332-1-2 / UL 2556
Okolišni uvjeti
sobna temperatura
Priključak 1: -40... 90 °C (-40 ... 194 °F)
Kabel, fiksni: -30 ... 70 °C (-22 ... 158 °F)
Kabel, fleksibilan: -20 ... 70 °C (-4 ... 158 °F)
mehanički podaci
konektor 1
Moment pritezanja: 0,6 Nm
Zaštita od vibracija: dostupna
Sklop alata: uzdužna nazubljena i šesterokutna matica SW = 14 mm
Ciklusi parenja: min. 100
Oklop: oklop postavljen na vijčani spoj
Stupanj zaštite: IP68 / IP69
konektor 2
Zaštita od vibracija: dostupna
Ciklusi parenja: min. 100
Oklop: oklop spojen na konektor
Vrsta zaštite: IP20
Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
Promjer plašta: 6 mm
polumjer savijanja:> 10 x promjer kabela, pokretni |> 8 x promjer kabela, trajno instaliran
Usko prianjanje jakne: maksimalno 60 N / 100 mm
Boja plašta: zelena (slično RAL 6018)
Broj jezgri: 4
Presjek žice: 0,34 mm 2 / 22 AWG
boja jezgre: jezgra 1-1: žuta | Žica 2-3: bijela | žica 3-2: narančasta | Jezgra 4-6: plava
Struktura jezgre: 7 x 0,254 mm Ø | upleteni u parove da tvore četvorku zvijezda
Sjenilo: aluminijski laminirani poliesterski film | Cu pletenica, kalajisana
Dužina: 5 m
Prikladnost vučnog lanca
Ciklusi vučnog lanca: maks. 1000000
Brzina kretanja: maksimalno 3 m/s
Udaljenost putovanja: maksimalno 5 m
Ubrzanje: maksimalno 2 m/s 2 materijal
LABS sloboda: da
Bez halogena: da
konektor 1
Vijčani spoj: lijevani cink, poniklan
Tijelo ručke: TPU, crna
Kontaktna površina: Au
Zapaljivost: V-2
konektor 2
Tijelo ručke: PA, zelena
Zapaljivost: V-0
Kabel
Plašt: PUR na bazi polietera
Izolacija žile: PP
Zapaljivost: FT2
