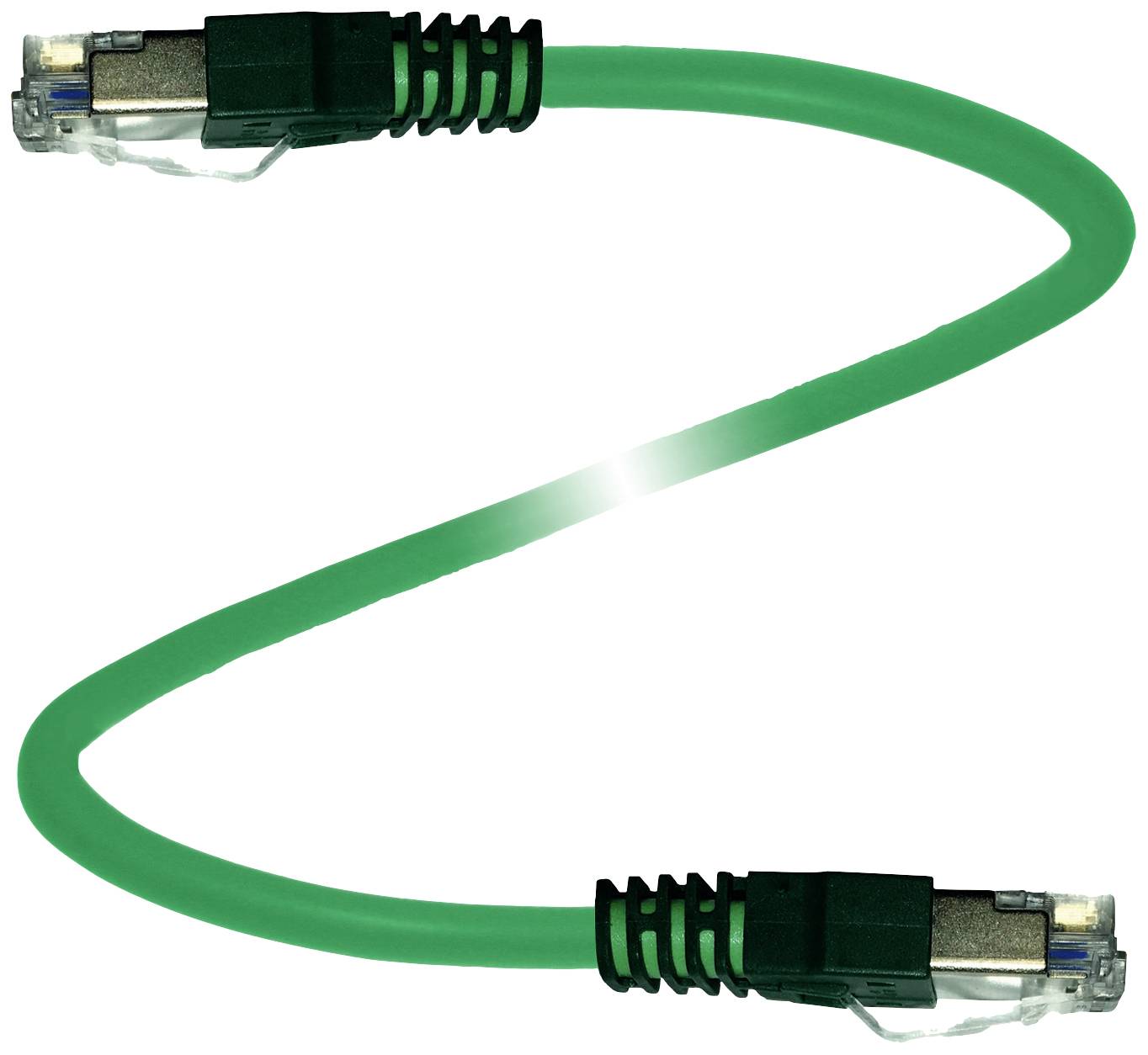

Pepperl+Fuchs 70109015 utični konektor za senzor/aktivator, konfekcionirani 1 m Broj polova: 8, 8 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Standard utičnice
RJ45
Priključna strana A
RJ45 utikač
Priključna strana B
RJ45 utikač
Broj polova
8
8
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
24,99 €
3
4% = 1,09 €
23,90 €
5
6% = 1,52 €
23,47 €
10
7% = 1,81 €
23,18 €
25
9% = 2,14 €
22,85 €
50
10% = 2,50 €
22,49 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (24,99 € / komad)
24,99 €
sa PDV-om
Tehnički podaci
- Tip
V45-G-C6-GN1M-PUR-E2S-V45-G
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Standard utičnice
RJ45
- Priključna strana A
RJ45 utikač
- Priključna strana B
RJ45 utikač
- Broj polova
8
8
- Duljina kabela
1 m
- Materijal plašta
PUR
- Nazivni napon
60 V/DC
- Nazivna struja
1 A
- Nazivna struja - zaokružena
1 A
- Poprečni presjek priključka (maks.)
0.14 mm²
- Vanjski Ø
6.2 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.14 mm²
- Priključak
RJ45
- Kodiranje
B
- Kontaktni materijal
Ni/Au
- Površina kontakta
Ni/Au
- Maks. presjek
0.14 mm²
- Presjek (min.)
0.14 mm²
- Posebne značajke
Ethernet
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
- Vrsta zatvaranja
zaskočno
- Proizvođač-br. dijela
70109015
- Sadržaj
1 St.
- Promjer
6.2 mm
- Kabel-Ø do
6.2 mm
- Područje kabelskog Ø
6.2 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,14 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630346 Pepperl+Fuchs 70109015 utični konektor za senzor/aktivator, konfekcionirani 1 m Broj polova: 8, 8 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630346 Pepperl+Fuchs 70109015 utični konektor za senzor/aktivator, konfekcionirani 1 m Broj polova: 8, 8 1 St.
Opis
Kabel sabirnice Ethernet RJ45 muški ravni na RJ45 muški ravni, Ethernet-kodirani, 8-pinski, zeleni PUR kabel, Cat6A, oklopljeni parom i ukupni oklop, duljina: 1 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utikač
- Dizajn: RJ45
- Izvedba: ravno
- Zasun: zasun
- Broj polova: 8
- Kodiranje: EIA/TIA 568 B
- konektor 2
- Priključak: utikač
- Dizajn: RJ45
- Izvedba: ravno
- Zasun: zasun
- Broj polova: 8
- Kodiranje: EIA/TIA 568 B
- UL broj datoteke: E520112
- električni podaci
- Radni napon: Max 50V AC / 60V DC
- Radna struja: 1A max
- usklađenost
- Stupanj zaštite: EN 60529
- Standard sabirnice polja: IEEE 802.3an 10GBASE-T
- Konektor: RJ45 konektor: IEC 60603-7
- Kategorija komponente: CAT6A (IEC 11801, EN 50173)
- Zapaljivost: IEC 60332-1-2, UL 1581
- Okolišni uvjeti
- sobna temperatura
- Kabel, fiksni: -40 ... 85 °C (-40 ... 185 °F)
- Kabel, pomični: -10 ... 60 °C (14 ... 140 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Zaštita od vibracija: dostupna
- Ciklusi parenja: min. 750
- Oklop: oklop spojen na konektor
- Vrsta zaštite: IP20
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer omotača: 6,2 mm
- Radijus savijanja: maks. 50 mm pomaka | maksimalno 25 mm trajno položeno
- Boja plašta: zelena (slično RAL 6018)
- Broj jezgri: 8
- Presjek žice: 0,14 mm 2
- Boja žice: Žica 1: bijela/narančasta | žica 2: narančasta | Žica 3: bijela/zelena | Žica 4: plava | Žica 5: bijela/plava | Žica 6: zelena | Žica 7: bijela/smeđa | Jezgra 8: smeđa
- Struktura žice: 7 x 0,404 mm Ø upletena parica, ekran para
- Štit: Cu pletenica, pokositrena | Kišobran za par: Poliesterska folija laminirana aluminijem
- Dužina: 1 m
- Skraćenica kabela: Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7)
- Materijal
- Bez halogena: da
- Konektor
- Tijelo ručke: PC
- Kontaktna površina: Ni/Au
- Zapaljivost: V-0
- Kabel
- Plašt: PUR
- Izolacija žile: PE
- UV otpornost: da
- Otpornost na ulje: da
- Zapaljivost: FT1
