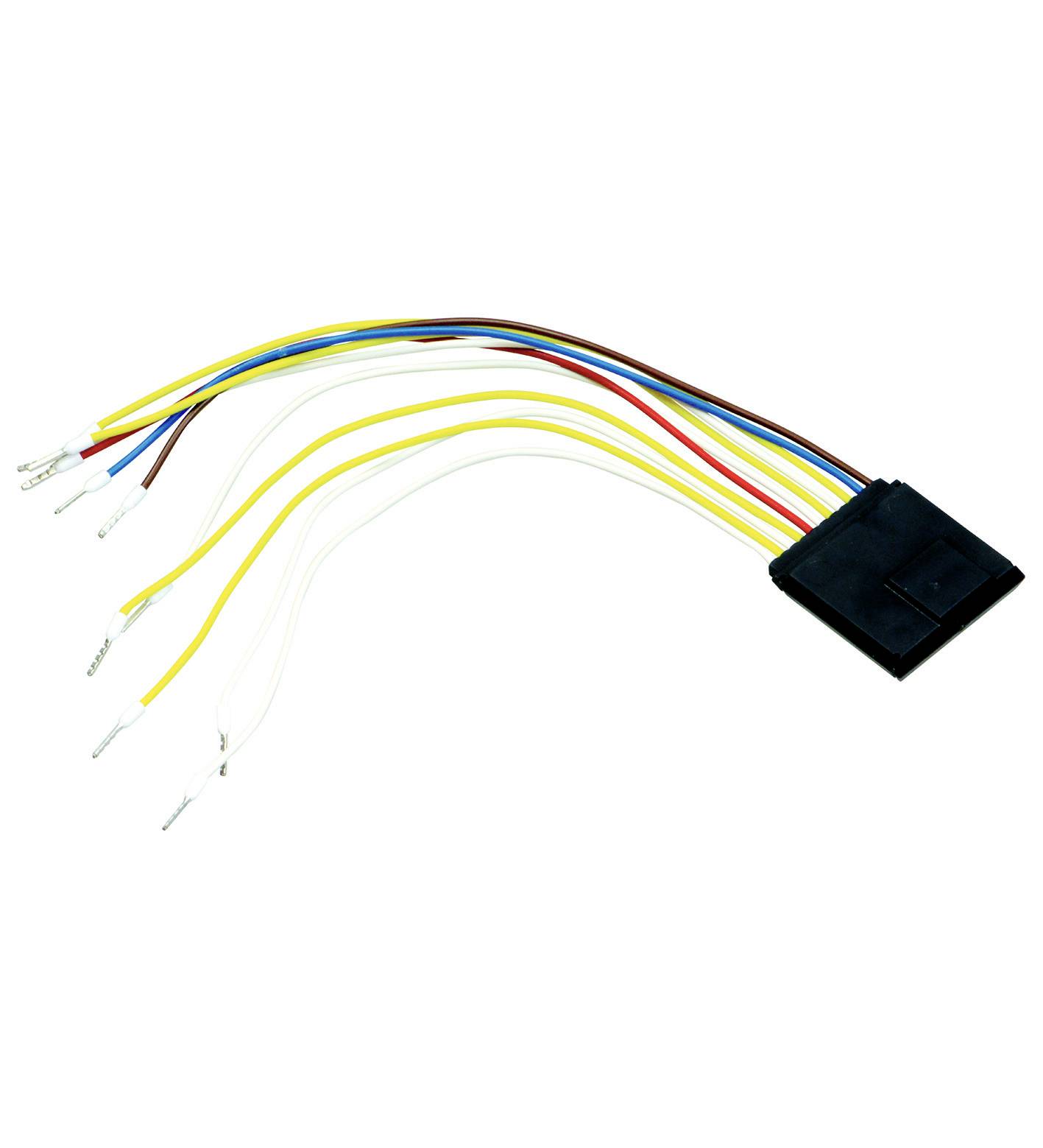

Pepperl+Fuchs 324473 VBA-4E4A-CB10-ZEJ/E0J-FL 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tip
VBA-4E4A-CB10-ZEJ/E0J-FL
Sadržaj
1 St.
Bežična funkcija punjenja
ne
UKCA
da
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
184,99 €
3
2% = 4,51 €
180,48 €
5
3% = 6,31 €
178,68 €
10
4% = 7,51 €
177,48 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (184,99 € / komad)
184,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Pepperl+Fuchs 324473 VBA-4E4A-CB10-ZEJ/E0J-FL 1 St.
Više informacija
Tehnički podaci
- Tip
VBA-4E4A-CB10-ZEJ/E0J-FL
- Sadržaj
1 St.
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2629020 Pepperl+Fuchs 324473 VBA-4E4A-CB10-ZEJ/E0J-FL 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2629020 Pepperl+Fuchs 324473 VBA-4E4A-CB10-ZEJ/E0J-FL 1 St.
Opis
Modul tiskane ploče 4 ulaza/4 izlaza, specifikacija AS-sučelja: V3.0, napon: 12 ... 31 V, napon: 12 ... 31 V, klasa zaštite: IP20 prema EN 60529, klasa zaštite: EN 60529:2000
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Vrsta sudionika: A/B sudionik
- Specifikacija AS-sučelja: V3.0
- Potrebna glavna specifikacija: ≥ V3.0
- UL broj datoteke: E223772
- MTBF: 267 a
- Indikatori/Kontrole
- LED FAULT: prikaz greške; LED crvena | crveno: komunikacijska pogreška ili adresa je 0 | Trepće crveno: Izlazno preopterećenje
- LED PWR: napon AS-sučelja; LED zelena | zeleno: napon OK | treperi zeleno: adresa 0
- LED IN: stanje sklopke (ulaz); 4 žute LED diode
- LED OUT: stanje sklopke (izlaz); 4 žute LED diode
- električni podaci
- Nazivni radni napon: 26,5 ... 31,6 V iz AS-sučelja (PELV) |
- Nazivna radna struja: ≤ 40 mA (bez ulaza/izlaza)/maks. 160 mA
- Razred zaštite: III
- Zaštita od prenapona: U e : prenaponska kategorija II, sigurno izolirani izvori napajanja (PELV)
- Ulaz
- Broj/tip: 4 ulaza za mehaničke kontakte ili 3-žilne senzore (PNP), DC
- Napajanje: iz AS-sučelja
- Napetost: 12... 31 V
- Nosivost struje: ukupno ≤ 100 mA uključujući izlaznu struju, otpornost na preopterećenje i kratki spoj
- Ulazna struja: ≤ 4 mA (unutarnje ograničenje)
- točka prebacivanja
- 0 (neprigušen): ≤ 0,15 mA
- 1 (prigušen): ≥ 1,3 mA
- kašnjenje signala:< 1 ms (ulaz/AS sučelje)
- Izlaz
- Broj/tip: 4 elektronička izlaza, NPN, otpornost na preopterećenje i kratki spoj
- Napajanje: iz AS-sučelja
- Napetost: 12... 31 V
- Struja: ≤ 100 mA po izlazu, ≤ 100 mA ukupno uključujući ulazno napajanje
- Kategorija uporabe: DC-1 "opća uporaba" (omska i slabo induktivna opterećenja prema IEC 60947)
- Usklađenost s pravilima
- Elektromagnetska kompatibilnost
- Direktiva 2014/30/EU: EN 62026-2:2013
- Usklađenost sa standardima
- Stupanj zaštite: EN 60529:2000
- Norma sabirnice polja: EN 62026-2:2013
- Emisija: EN 61000-6-4:2007
- AS sučelje: EN 62026-2:2013
- Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
- Bilješke o programiranju
- Profil: S-7.A.7
- IO kod: 7
- ID kod: A
- ID1 kod: 7
- ID2 kod: 7
- podatkovni bit (funkcija preko AS-sučelja): Ulazak Izlaz
- D0: IN1OUT1
- D1: IN2OUT2
- D2: IN3OUT3
- D3: IN4OUT4
- bit parametra (programabilno putem AS-i): funkcija
- P0: ne koristi se
- P1: ulazni filter | P1 = 0 ulazni filtar uključen, potiskivanje impulsa ≤ 2 ms | P1 = 1 ulazni filter isključen (zadana postavka)
- P2: sinkroni način | P2 = 0 sinkroni način rada na | P2 = 1 sinkroni način rada isključen (zadana postavka)
- P3: ne koristi se
- Odobrenja i certifikati
- UL odobrenje: Klasa zaštite IP20 nije uključena u UL odobrenje. Zaštitnu klasu testira Pepperl+Fuchs.
- Okolišni uvjeti
- Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
- Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
- Relativna vlažnost: 85% bez kondenzacije
- Klimatski uvjeti: Samo za unutarnju upotrebu
- Radna visina: ≤ 5000 m iznad razine mora
- Otpornost na udarce: 30 g, 11 ms u 6 prostornih smjerova 3 udarca 10 g, 16 ms u 6 prostornih smjerova 1000 udaraca
- Otpornost na vibracije: 0,35 mm 10... 57Hz, 5g 57... 150Hz, 10 ciklusa
- Stupanj nečistoće: 2
- mehanički podaci
- Stupanj zaštite: IP20 prema EN 60529
- Priključak: 200 mm, PVC kabel 0,5 mm 2 |
- Materijal
- Kućište: poliamidno vruće ljepilo
- Masa: 33g
- Napomena: Ovaj uređaj ne zahtijeva održavanje. Ako se uređaj koristi na način koji nije naveo proizvođač, zaštita koju pruža uređaj može biti oslabljena.
