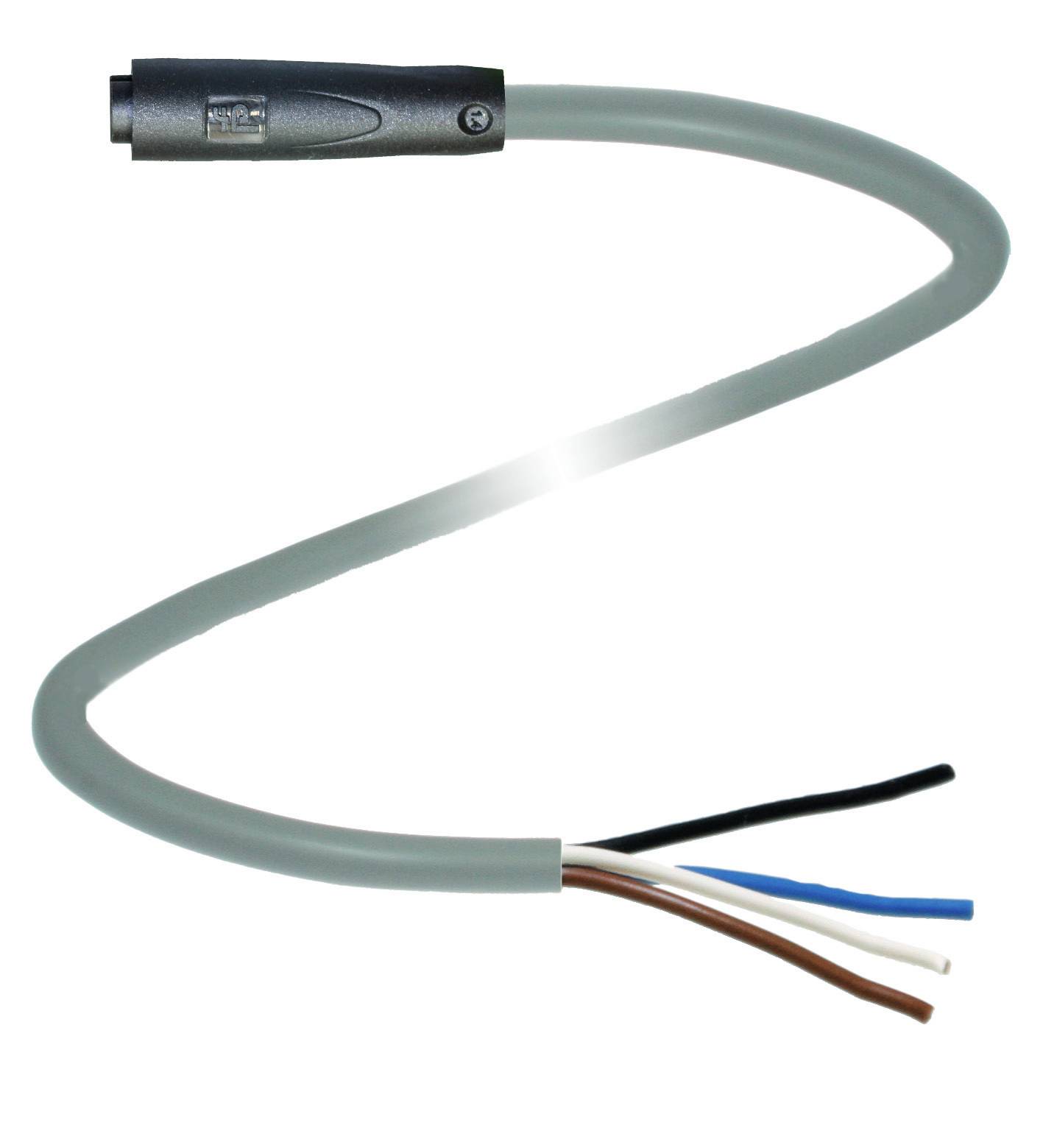

Pepperl+Fuchs 317136 utični konektor za senzor/aktivator, konfekcionirani M8 ženski konektor 2 m Broj polova: 4 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Konstrukcija
ženski konektor
Standard utičnice
senzorski konektor
Priključna strana A
M8 utičnica, ravna
Priključna strana B
kabel, otvoreni kraj
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
18,99 €
3
5% = 0,94 €
18,05 €
5
7% = 1,32 €
17,67 €
10
9% = 1,66 €
17,33 €
25
10% = 1,85 €
17,14 €
50
11% = 2,17 €
16,82 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (18,99 € / komad)
18,99 €
sa PDV-om
Tehnički podaci
- Tip
V31-GR-2M-PUR
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Konstrukcija
ženski konektor
- Standard utičnice
senzorski konektor
- Priključna strana A
M8 utičnica, ravna
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
4
- Duljina kabela
2 m
- Materijal plašta
PUR
- Nazivni napon
30 V DC/AC
- Nazivna struja
3 A
- Nazivna struja - zaokružena
3 A
- Vanjski Ø
4.3 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.25 mm²
- Priključak
utičnica
- Tip navoja, strana za priključivanje
M8
- Vrsta navoja, kabelski priključak i montaža
M8 x 1
- Kodiranje
A
- Kontaktni materijal
Au
- Površina kontakta
Au
IP67
- Posebne značajke
A kodirano
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
zaskočno
- Proizvođač-br. dijela
317136
- Sadržaj
1 St.
- Promjer
4.3 mm
- Bežična funkcija punjenja
ne
- Promjer kabela
0,25 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2631160 Pepperl+Fuchs 317136 utični konektor za senzor/aktivator, konfekcionirani M8 ženski konektor 2 m Broj polova: 4 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2631160 Pepperl+Fuchs 317136 utični konektor za senzor/aktivator, konfekcionirani M8 ženski konektor 2 m Broj polova: 4 1 St.
Opis
Kabelska utičnica M8 snap lock, ravna A-kodirana, 4-polna, PUR kabel sivi, duljina: 2 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M8
- Izvedba: ravno
- Zasun: zasun
- Broj polova: 4
- Kodiranje: A-kodirano
- konektor 2
- Spajanje: slobodni kraj kabela
- električni podaci
- Radni napon: Max 30V AC/DC
- Radna struja: Max 3A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M8 x 1 konektor: IEC 61076-2-104
- Bez halogena: IEC 60754-1
- Okolišni uvjeti
- sobna temperatura
- Konektor: -25 ... 90 °C (-13 ... 194 °F)
- Kabel, fiksni: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, fleksibilan: -20 ... 80 °C (-4 ... 176 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Ciklusi parenja: min. 100
- Zaštita: IP67
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer omotača: 4,3 mm
- polumjer savijanja:> 15 x promjer kabela, pokretni |> 8 x promjer kabela, trajno instaliran
- Usko prianjanje jakne: maksimalno 60 N / 500 mm
- Boja plašta: siva (slično RAL 7001)
- Broj jezgri: 4
- Presjek žice: 0,25 mm 2
- Boja žice: Žica 1: smeđa | Žica 2: bijela | Žica 3: plava | Žica 4: crna
- Struktura jezgre: 14 x 0,15 mm Ø
- Dužina: 2 m
- Skraćenica kabela: Li 9Y 11Y 4 x 0,25
- Prikladnost vučnog lanca
- Ciklusi vučnog lanca: maksimalno 50 / dan
- Brzina kretanja: maksimalno 0,3 m/s
- Materijal
- Bez halogena: da
- Konektor
- Tijelo ručke: PUR, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- Otpornost na kemikalije: dobra
- Otpornost na mikrobe: da
- Otpornost na hidrolizu: da
