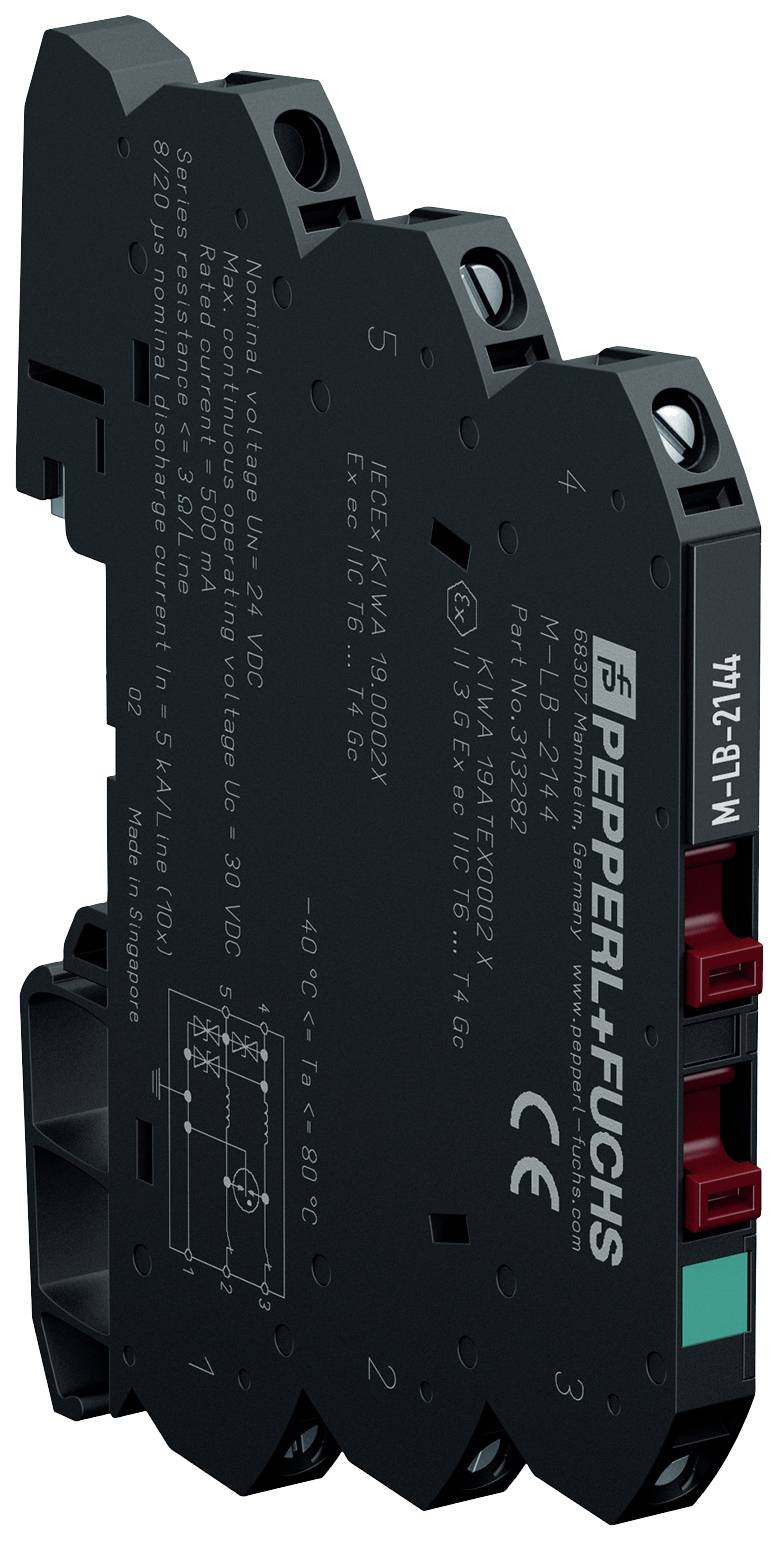

Pepperl+Fuchs 313282 M-LB-2144 modul za prenaponsku zaštitu 5 kA Piece 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (97,99 € / komad)
97,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
modul za prenaponsku zaštitu
- Propuštanje
5 kA
- Nazivni napon
24 V/DC
- Proizvođač-br. dijela
313282
- dim.
(Š x V x D) 6.2 x 93 x 72.4 mm
- Širina
6.2 mm
- Visina
93 mm
- Dubina
72.4 mm
- Sadržaj
1 St.
- Vrsta ambalaže
Piece
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630687 Pepperl+Fuchs 313282 M-LB-2144 modul za prenaponsku zaštitu 5 kA Piece 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630687 Pepperl+Fuchs 313282 M-LB-2144 modul za prenaponsku zaštitu 5 kA Piece 1 St.
Opis
"M-LB Serija 2000; zaštita od prenapona; vijčana stezaljka; nazivni napon 24V; maksimalni napon 30V; 2 zaštićene žice; struja curenja 5kA; uzemljeno"
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Broj zaštićenih signalnih linija: 2
- Topologija: uzemljena
- Funkcionalne sigurnosne karakteristike
- Razina sigurnosnog integriteta (SIL): SIL 3
- električni podaci
- Priključak: zaštićeno područje: stezaljke 4, 5 | nezaštićeno područje: terminali 2, 3 | Oklop/uzemljenje: terminal 1 (opcionalno)
- Nazivna struja: 500 mA, za ograničenja pogledajte tablice redukcija | UL: 400 mA, pogledajte tablice redukcija za ograničenja
- struja curenja:< 6 µA pri 24 V i 25 °C (77 °F), linija-na-linija
- Nazivni napon: 24VDC
- Maksimalni trajni napon: 30 V DC
- Serijski otpor: ≤ 3 Ω po liniji
- Nazivna udarna struja: 1 kV/0,5 kA (Kategorija C1) | 10 kV/5 kA (kategorija C2) | 1 kA (kategorija D1)
- Struja impulsnog pražnjenja (10/350 µs): 1 kA po liniji (2x)
- Nazivna struja pražnjenja (8/20 µs): 5 kA po liniji (10x)
- Ukupna struja pražnjenja (8/20 µs): 20 kA (1x), način kvara preopterećenja 3 prema IEC 61643-21
- Razina zaštite: maks. 45 V linija-linija pri nazivnoj struji pražnjenja I n | maks. 60 V uzemljenje pri nazivnoj struji pražnjenja I n
- Vrijeme resetiranja pulsa:< 500 ms
- Gubitak unosa: ≤ 3 dB na 0 ... 700 kHz u sustavu od 100 Ω
- usklađenost
- Elektromagnetska kompatibilnost: EN 61326-3-1:2017
- Stupanj zaštite: IEC 60529:2013
- Funkcionalna sigurnost: IEC/EN 61508:2010
- Niskonaponski uređaji za zaštitu od prenapona: IEC 61643-21:2000+A1:2008+A2:2012
- Okolišni uvjeti
- Temperatura okoline: -40 ... 80 °C (-40 ... 176°F) | Imajte na umu temperaturni raspon ograničen smanjenjem snage, pogledajte odjeljak o smanjenju snage.
- Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
- Relativna vlažnost: max 95%, bez kondenzacije
- mehanički podaci
- Stupanj zaštite: IP20 nakon montaže izolacijske ploče
- Spajanje: vijčane stezaljke, maksimalni presjek žile 1 x 2,5 mm 2
- Materijal: poliamid (PA)
- Masa: cca 32 g
- Dimenzije: 6,2 x 93 x 72,4 mm (Š x V x D)
- Pričvršćivanje: na 35 mm DIN šinu prema EN 60715:2001
- Podaci za korištenje u vezi s potencijalno eksplozivnim atmosferama
- Certifikat: KIWA 19 ATEX 0002 X
- Oznaka: ATEX II 3G Ex ec IIC T6...T4 Gc
- Temperaturna klasa: T6, T5 ili T4, pogledajte tablice redukcija za ograničenja
- Usklađenost s pravilima
- Direktiva 2014/34/EU: EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018
- Međunarodna odobrenja
- UL odobrenje: E501704 | E501881
- Probojni napon: 30... 45 V linija-linija pri 100 V/s prema UL 497B | 30 ... 45 V uzemljenje na 100 V/s prema UL 497B |< 1000 V pri 100 V/µs prema UL 497B
- IECEx odobrenje
- IECEx certifikat: IECEx KIWA 19.0002X
- IECEx oznaka: Ex ec IIC T6...T4 Gc
