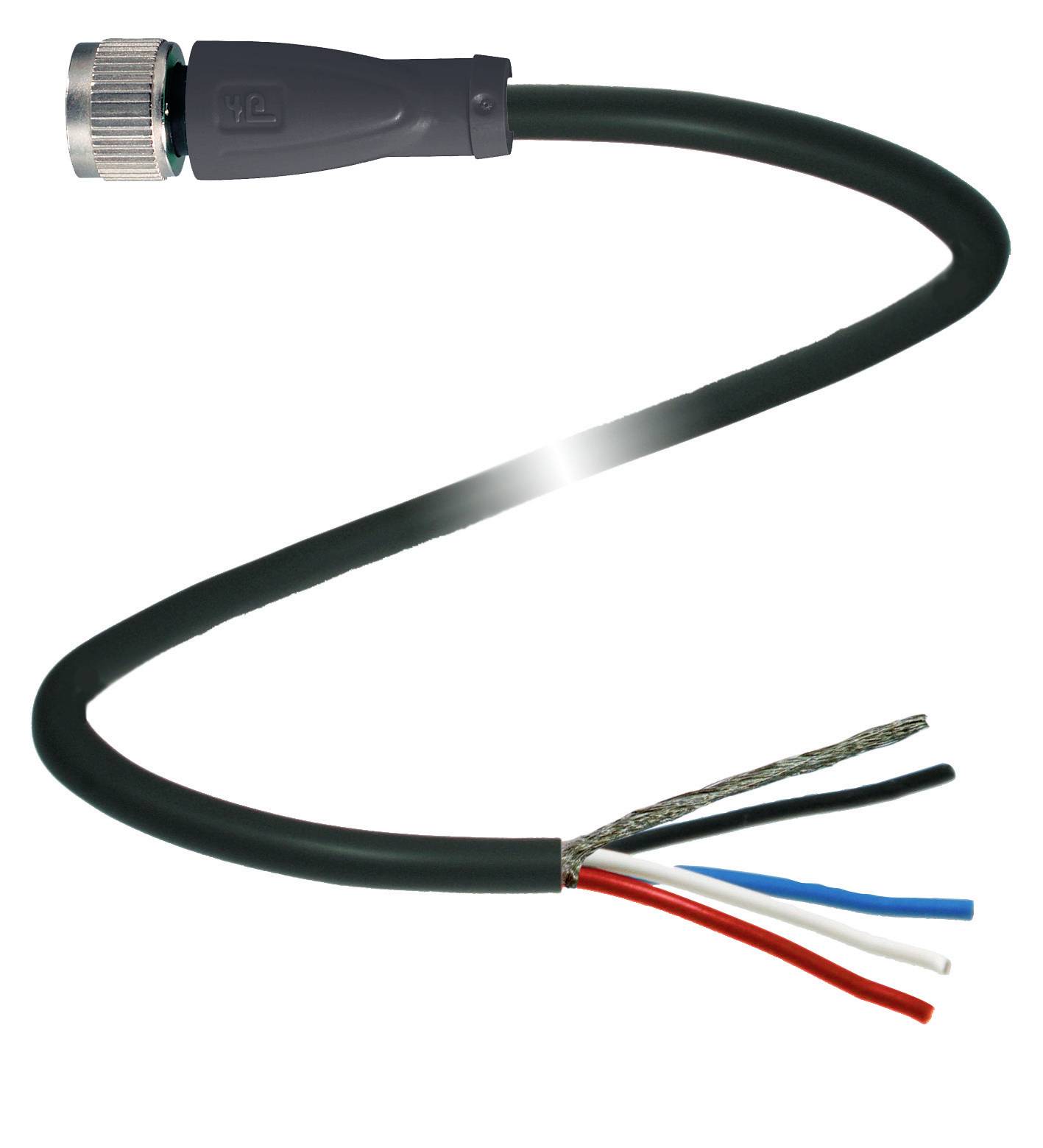

Pepperl+Fuchs 285831 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 5 m Broj polova: 5 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M12 utičnica, ravna
Priključna strana B
kabel, otvoreni kraj
Broj polova
5
Duljina kabela
5 m
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
53,99 €
3
3% = 1,75 €
52,24 €
5
5% = 2,46 €
51,53 €
10
5% = 2,92 €
51,07 €
25
6% = 3,45 €
50,54 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (53,99 € / komad)
53,99 €
sa PDV-om
Tehnički podaci
- Tip
V15-G-BK5M-PUR-O2/CAN
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M12 utičnica, ravna
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
5
- Duljina kabela
5 m
- Materijal plašta
PUR
- Nazivni napon
60 V/DC
- Nazivna struja
4 A
- Nazivna struja - zaokružena
4 A
- Vanjski Ø
6 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
utičnica
- Tip navoja, strana za priključivanje
M12 x 1
- Kodiranje
A
- Kontaktni materijal
Au
- Površina kontakta
Au
IP67
IP68
IP69
- Posebne značajke
oklopljen
- Min. temperatura
-50 °C
- Maks. temperatura
105 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
285831
- Sadržaj
1 St.
- Promjer
6 mm
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2631118 Pepperl+Fuchs 285831 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 5 m Broj polova: 5 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2631118 Pepperl+Fuchs 285831 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 5 m Broj polova: 5 1 St.
Opis
Kabelska utičnica, M12, 4-polna, PUR kabel, oklopljena, vanjska, duljina: 5 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 5
- Kodiranje: A-kodirano
- konektor 2
- Spajanje: slobodni kraj kabela
- UL broj datoteke: E231213
- električni podaci
- Radni napon: Max 48VAC / 60VDC
- Radna struja: Max 4A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Zapaljivost: UL 1581, IEC 60332-1-2
- Bez halogena: IEC 60754-1
- Otpornost na kemikalije: DIN EN 60811-2-1
- Otpornost na mikrobe: DIN EN 50525-2-21 / DIN VDE 0282-10
- Otpornost na hidrolizu: DIN EN 50525-2-21
- Otpornost na ulje: DIN EN 60811-2-1
- Odobrenja i certifikati
- UL odobrenje: AWM STYLE 21924/11558 105°C 300V AWM IA/B 105°C 300V FT2 (kabel)
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -50 ... 105 °C (-58 ... 221 °F)
- Kabel, pomični: -30 ... 105 °C (-22 ... 221 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: Uzdužni nabor
- Ciklusi parenja: min. 100
- Oklop: oklop spojen na pin 1 i vijčani spoj
- Stupanj zaštite: IP67 / IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer plašta: 6 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni |> 5 x promjer kabela s jednom krivinom
- Čvrsto prianjanje plašta: maksimalno 80 N / 500 mm
- Boja plašta: crna (slično RAL 9005)
- Broj jezgri: 4
- Presjek žice: 0,34 mm 2
- Boja žice: Žica 2: crvena | Žica 3: crna | Žica 4: bijela | Žica 5: plava
- Struktura jezgre: 19 x 0,15 mm Ø | upleteni u parove da tvore četvorku zvijezda
- Štit: Cu pletenica, pokositrena, 85% pokrivenosti
- Dužina: 5 m
- Skraćenica kabela: Li 9Y C11Y 2 x 2 x 0,34
- Prikladnost vučnog lanca
- Ciklusi vučnog lanca: min. 3000000
- Brzina kretanja: maksimalno 2,5 m/s
- Putna udaljenost: 0,51 m
- Ubrzanje: 12m/s max 2 materijal
- LABS sloboda: da
- Bez halogena: da
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- Otpornost na slanu vodu: da
- Otpornost na ulje: da
- Otpornost na mikrobe: da
- Otpornost na hidrolizu: da
- Zapaljivost: FT2
