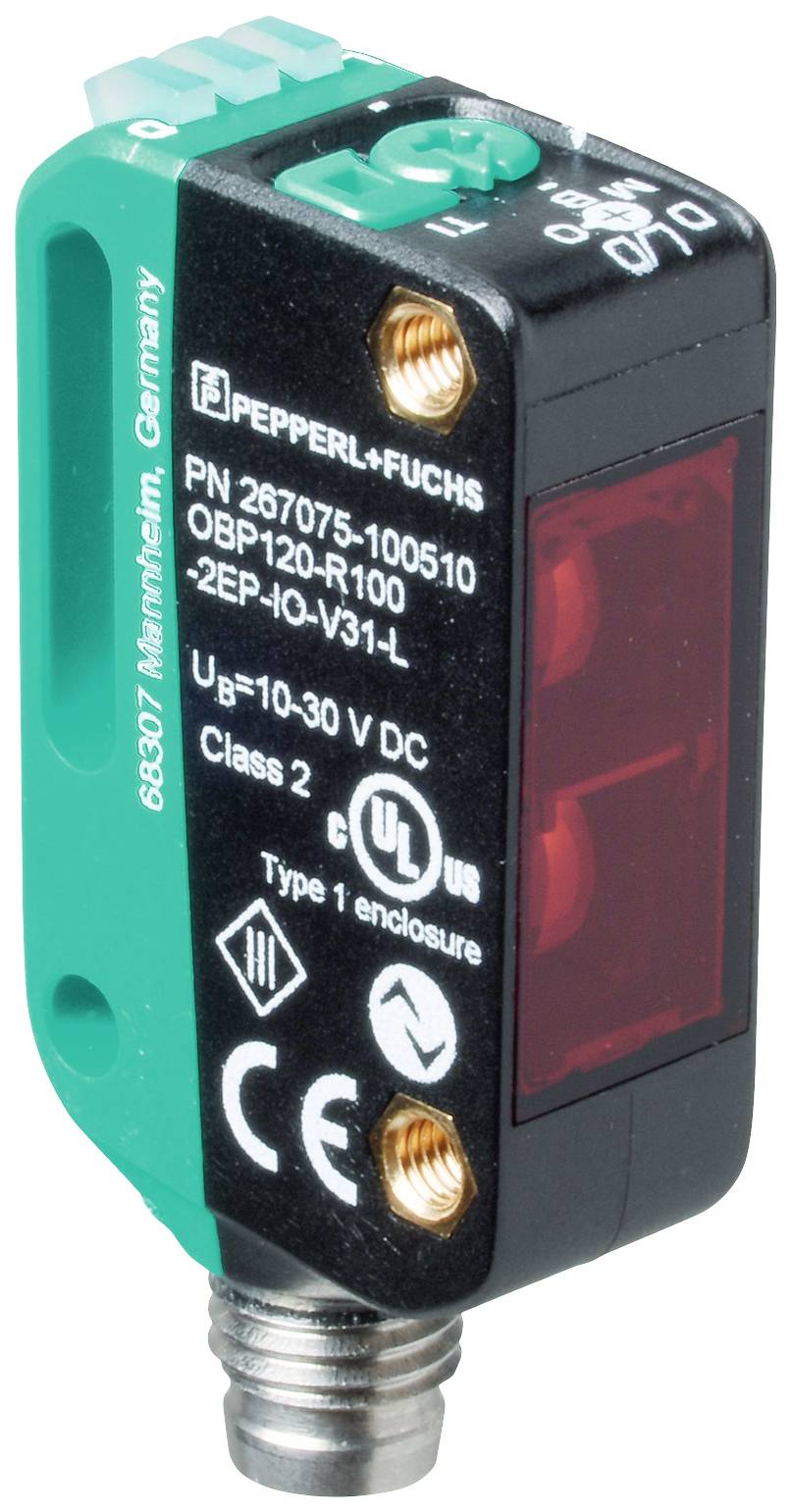

Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L senzor oznake okidača 1 St. (D x Š x V) 21.5 x 11 x 44.5 mm Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
senzor oznake okidača
min. pogonski napon
10 V/DC
Pogonski napon maks.
30 V/DC
Tip
OBP120-R100-2EP-IO-V31-L
Tehnički list (PDF)
Broj
Ukupno (425,00 € / komad)
425,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta ambalaže
Piece
- Vrsta proizvoda
senzor oznake okidača
- Tip
OBP120-R100-2EP-IO-V31-L
- Sadržaj
1 St.
- Određene značajke
LED zaslon
- min. pogonski napon
10 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
10 - 30 V/DC
- Preklopni napon (maks.)
30 V/DC
- Prebacivanje struje (maks.)
100 mA
- Priključak
M8 utikač
IP67
IP69
IP69 k (u ugrađenom stanju)
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Dužina
21.5 mm
- Širina
11 mm
- Visina
44.5 mm
- dim.
(D x Š x V) 21.5 x 11 x 44.5 mm
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L senzor oznake okidača 1 St. (D x Š x V) 21.5 x 11 x 44.5 mm Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L senzor oznake okidača 1 St. (D x Š x V) 21.5 x 11 x 44.5 mm Piece
Opis
Raspon osjetljivosti: 25 ... 120 mm, optička razlučivost: oznaka okidača [crna, 6 %] širina 1 mm na bijeloj pozadini [bijela, 90 %]; Razlika kontrasta min. 50%, emiter svjetla: laserska dioda, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO- Link (preko C/Q = pin 4), tip prebacivanja: tip prekidača senzora može se promijeniti. Status isporuke je: C/Q - Pin4: NPN NO kontakt / prebacivanje svjetla, PNP NC kontakt / tamno prebacivanje, IO-Link /Q - Pin2: NPN NC kontakt / tamno prebacivanje, PNP NO kontakt / prebacivanje svjetla, veza: uređaj konektor M8 x 1, 4-polni, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F)
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Raspon osjetljivosti: 25 ... 120 mm
- Raspon podešavanja: 25 ... 120 mm
- Referentni objekt: standardni bijeli, 100 mm x 100 mm
- Svjetlosni emiter: laserska dioda
- Vrsta svjetla: crveno, naizmjenično svjetlo
- Karakteristike lasera
- Napomena: LASERSKO SVJETLO, NEMOJTE BULJITI U ZRAK
- Laserska klasa 1
- Valna duljina: 680nm
- Divergencija snopa:> 5 mrad d63< 1 mm u rasponu od 50 mm ... 250 mm
- Trajanje impulsa: 1,6 µs
- Brzina osvježavanja: Približno 28,5 kHz
- Maksimalna energija impulsa: 10,4 nJ
- Optička razlučivost: oznaka okidača [crna, 6 %] širine 1 mm na bijeloj pozadini [bijela, 90 %]; Razlika u kontrastu min. 50%
- Promjer svjetlosne točke:< 1 mm na udaljenosti od 60 mm
- Kut otvora: oko 0,3 °
- Ograničenje vanjske svjetlosti: EN 60947-5-2: 40000 lux
- Teach-In: statičko i dinamičko učenje
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 560 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
- Prikaz funkcija: LED žuta: | statički uključen - otkriven objekt | statički isključen - objekt nije otkriven
- Kontrole: Gumb za učenje
- Kontrole: okretni prekidač s 5 položaja za odabir načina rada
- električni podaci
- Nazivni radni napon: 10 ... Napajanje 30 V / DC.
- Valovitost: 10% max.
- struja praznog hoda:< 20 mA pri naponu napajanja od 24 V
- Razred zaštite: III
- sučelje
- Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
- IO-Link verzija: 1.1
- Profil uređaja: pametni senzor
- ID uređaja: 0x110C01 (1117185)
- Brzina prijenosa: COM2 (38,4 kbps)
- Minimalno vrijeme ciklusa: 2,3 ms
- Širina procesnih podataka: Unos procesnih podataka 1 bit | Izlaz procesnih podataka 2 bita
- Podrška za SIO način: da
- Kompatibilna vrsta glavnog priključka: A
- Izlaz
- Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno otvoren/svjetlo prebacivanje, PNP normalno zatvoreno/tamno prebacivanje, IO-Link | /Q - Pin2: NPN normalno zatvoren / mračno prebacivanje, PNP normalno otvoreno / svjetlo prebacivanje
- Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
- Preklopni napon: max 30 V DC
- Preklopna struja: maksimalno 100 mA, otporno opterećenje
- Kategorija uporabe: DC-12 i DC-13
- Pad napona: ≤ 1,5 V DC
- Preklopna frekvencija: 3300 Hz
- Vrijeme odziva: 125 µs
- usklađenost
- Komunikacijsko sučelje: IEC 61131-9
- Standard proizvoda: EN 60947-5-2
- Laserska sigurnost: EN 60825-1:2014
- Odobrenja i certifikati
- EAC usklađenost: TR CU 020/2011
- klasa zaštite
- Nazivni izolacijski napon: 30 V
- Nazivni otporni impulsni napon: 800 V
- UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
- Odobrenje FDA: IEC 60825-1:2007 U skladu s 21 CFR 1040.10 i 1040.11 osim za odstupanja u skladu s Laser Notice No. 50, od 24.06.2007
- Okolišni uvjeti
- Temperatura okoline: -40 ... 60 °C (-40 ... 140°F) |
- Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Širina kućišta: 11 mm
- Visina kućišta: 44,5 mm
- Dubina kućišta: 21,5 mm
- Stupanj zaštite: IP67 / IP69 / IP69K
- Priključak: konektor uređaja M8 x 1, 4-polni
- Materijal
- Kućište: PC (polikarbonat)
- Emisija svjetlosti: PMMA
- Masa: cca 10 g
